Schématické zapojení garáží (rozvodnice)

Od: Datum: 09.11.16 20:44 odpovědí: 4 změna: 09.11.16 22:28

Zdravim, všechny zkušenější.

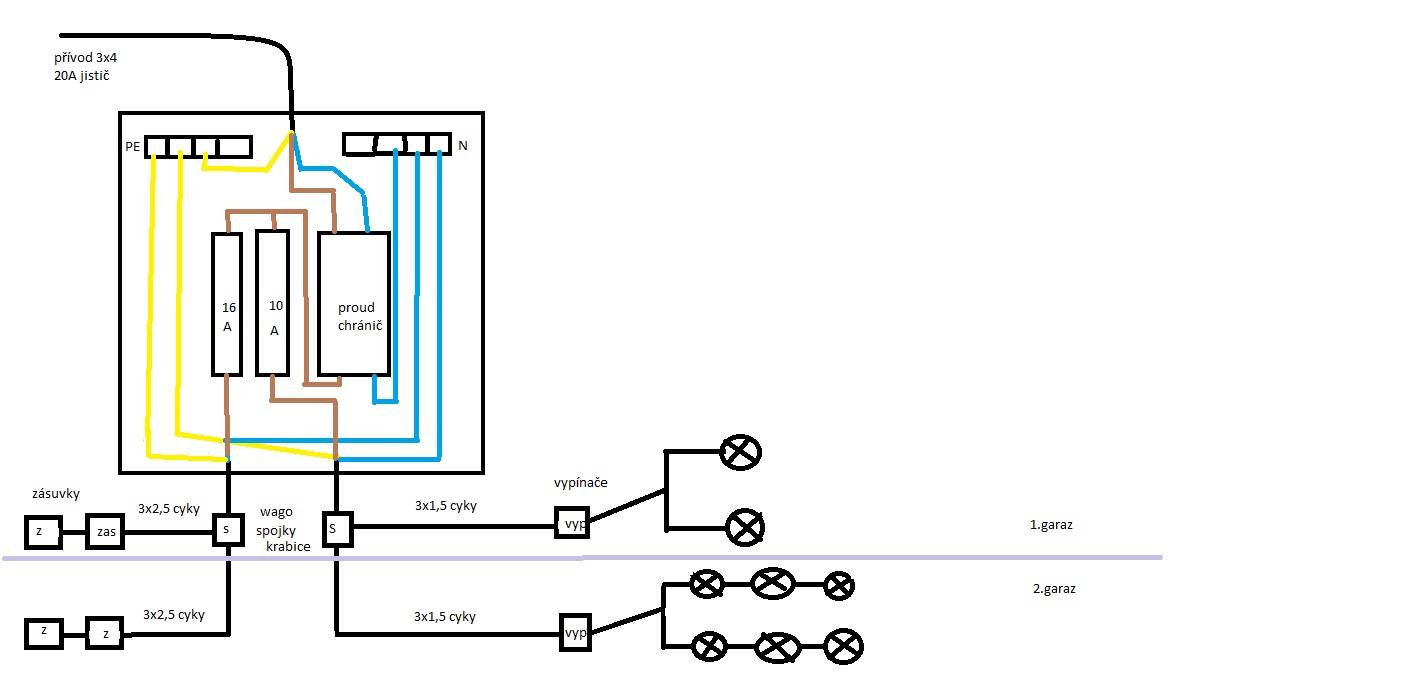

Chtěl bych se pro kontrolu zeptat a potvrdit si, zda-li můžu takto mít zapojené své garáže.

Kdyby nebylo z obrázku poznat jedná se o 2 garáže vedle sebe,před rozvodnicí v garáži je ještě EL. skříňka s 20A jističem. Poté již podle obrázku měl by být použit 16A jistič na zásuvky ( 2 v každé garáži) a 10A jistič na osvětlení ( 6x v jedné garáži a 2x v druhé).

Jde mi spíš o zapojení rozvodnice a proudového chrániče. Díky moc



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 09.11.16 21:03

Zapojeno je to správně. Jen připomínám, že pokud je předřadný jistič 20A, pak proudový chránič má být o hodnotu vyšší, tedy v tomto případě 25A/0,03


doplněno 09.11.16 21:43:

To není nějak předpisově dané. Takže pokud se vlezou do lišty.. Každopádně by to místo mělo být nějak označeno, aby se to v budoucnu našlo. Jinak všeobecně platí, že tyto spojky je vhodné používat až když nelze jinak. Aktuální trend elektroinstalací je takový, že se veškerá kabeláž vede průběžně / zasebou.


doplněno 10.11.16 00:42:

To takto nejde jednoduše říct, jak by to mělo být. Tam opravdu záleží na přesném umístění jednotlivých porvků. Například podle toho schématu (kdyby prostorově platil) je lepší provést provrtání zdi a zapojit to jako třetí a čtvrou zásuvku, než někde provádět dělení wago/věnečkem.

A to stejné platí u světel. Dneska už se i vypínačem protahuje kompletní 3žilový kabel, zatímco dříve se k němu vedly jen fáze, které se pak následně někde napojovaly.

Ale to jsou prostě takové všeobecné věci. Není to norma, že by to tak muselo být.

Ohodnoceno: 2x

Datum: 09.11.16 21:29

Díky za odpověď a zároveň radu. Jen se ještě zeptám na to umístění wago spojek. Musí být v nějaké krabici, nebo stačí do lišty např.?

Datum: 09.11.16 22:00

"věnečky" už jsou prý stará škola právě. Poradíš tedy jak rozvést ty spojovací části? Bude tam defakto 3x 3x1.5 a to samé u zásuvek 3x 3x2,5


doplněno 09.11.16 22:04:

klasickou čokoládou dát 2 vodiče na jednu stranu a 1 na druhou mi příjde horší jak ty spojky. Ale nechám si poradit.

Datum: 09.11.16 22:28

Kabely samozřejmě rozbočuj pouze v krabicích, u povrchové instalace třeba acidur, obo či tak podobně. Rozhodně neschvávej do lišty nebo jiných dutin. Wago svorky jsou právě ke spojování drátů určené, vícenásobné určitě lepší než "čokoládky".

Ohodnoceno: 0x
