Zapojení podružného elektroměru na prodlužku

Od: Datum: 19.10.16 09:05 odpovědí: 3 změna: 19.10.16 11:40

Zdravím ve spolek a prosím o radu...

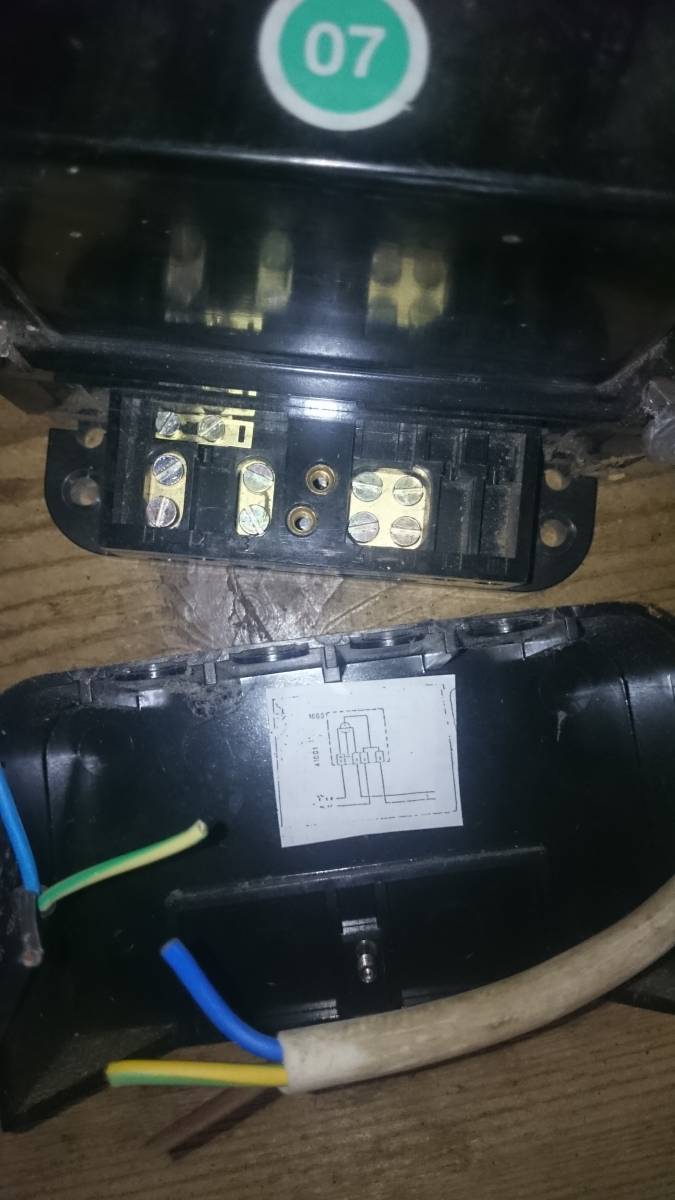

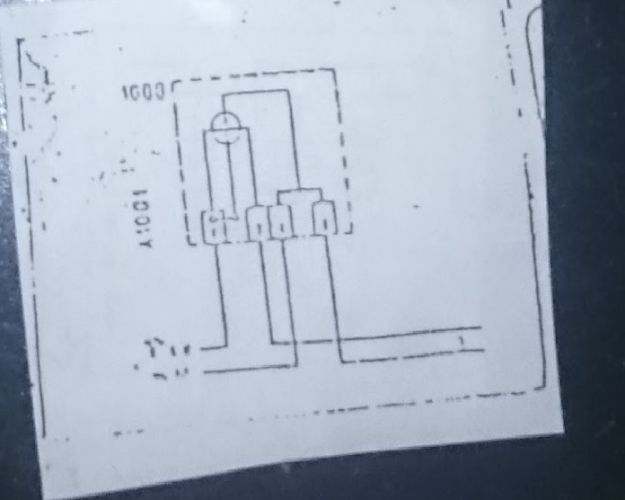

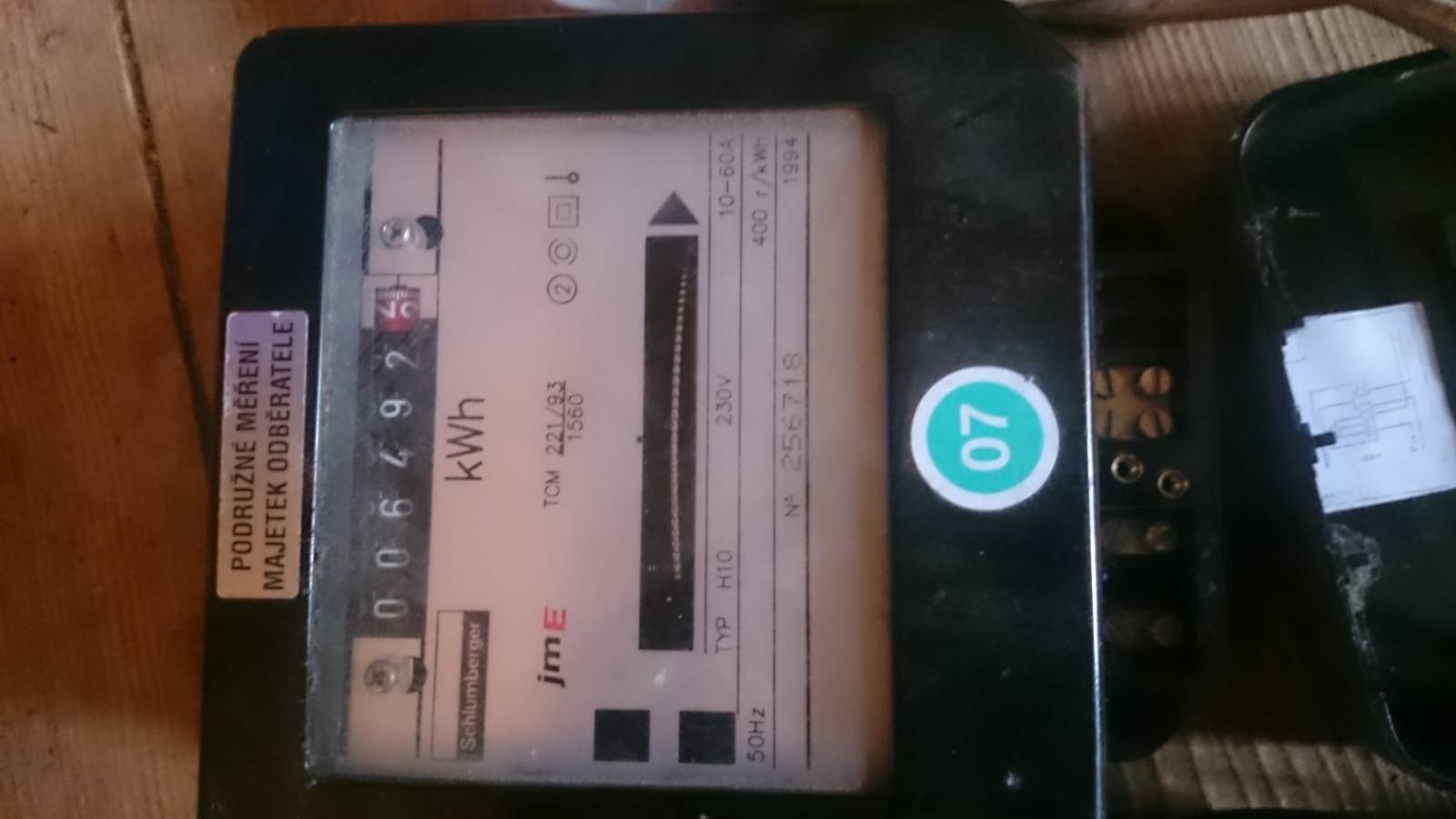

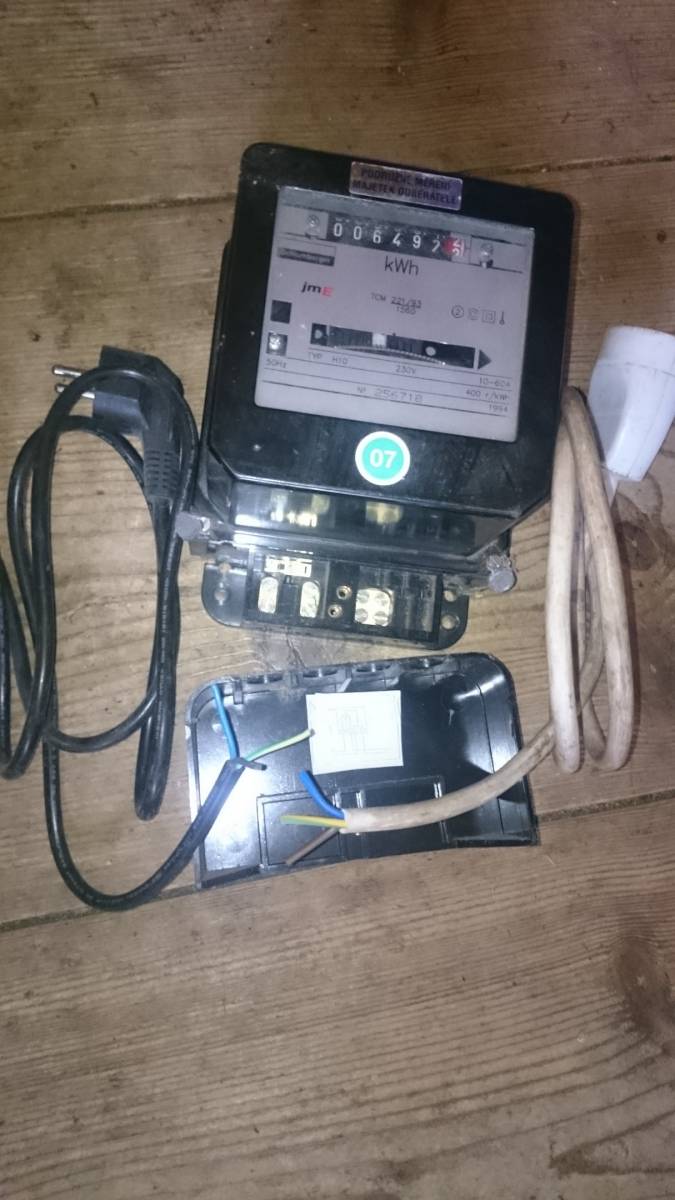

Mám starší jednofázový elektroměr a chtěl bych udělat prodlužovací kabel s elektroměrem jenže nevím jak to správně zapojit. Obrázek zapojení je na něm nalepený, ale není popsaný a já nechci riskovat. Tak se raději zeptám: Jak to mám správně zapojit? :) Děkuji



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: olin
Datum: 19.10.16 09:13
Datum: 19.10.16 09:39

Tady máte to schéma v čitelnější podobě http://elektrika.cz/obr/08_ben_elektr_11m.jpg

L1 = černý/hnědý vodič

N = modrý

a žlutozelený bude propojený napřímo

Ohodnoceno: 2x

Od: olin
Datum: 19.10.16 11:40

Mockrát Vám děkuji.
