Jaký je tohle kondenzátor?

Od: Datum: 28.09.16 20:39 odpovědí: 7 změna: 30.09.16 15:23

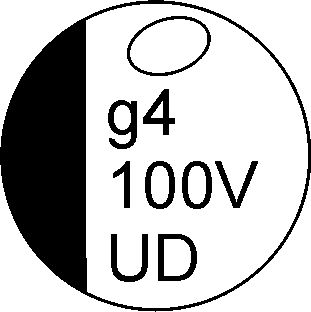

Mám tento kondenzátor ve tvaru válce, výška asi 10mm, průměr asi 5 mm, s označením v příloze. Jakou má kapacitu?

Aha, zdejší systém dělá problémy, ten černý obrázek obrázek, není shodný s tím, co jsem uploadoval... pokusím se nějak upravit


doplněno 28.09.16 20:47:

Tak do třetice BMP zkusím (96kb!)


doplněno 28.09.16 20:50:

Pro upřesnění: první 2 obrázky (černé čtverce) vznikly nahárním PNG a GIF, který zdejší systém zpitvořil. Až když jsem ho nahrál jako BMP, tak to JPG(!) se správně převedlo.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 28.09.16 20:43
avatar

No, to vám nikdo neřekne, nafoťte ho ve světle, po tmě to je naprd...

Ne, vážně, asi se vám špatně nahrál obrázek, alespoň já vidím jen černý čtverec ...

Ohodnoceno: 0x

Od: boxol
Datum: 28.09.16 20:45

Do háje, ani gif zdejší systém není schopen udržet. zkusím upravit.

SUPER. BMP FUNGUJE...

Datum: 28.09.16 20:55
avatar

100V by snad dle tabulky mělo znamenat kapaciatu 10uF a maximální napětí 35V, ale tou kapacitou si úplně jistý nejsem

http://products.nichicon.co.jp/en/pdf/XJA043/e-ud.pdf

Ohodnoceno: 0x

Datum: 28.09.16 21:28
avatar

Datasheet jsem našel tentýž, na 10uF to opravdu podle kódu 100 vypadá

čili 10uF/35V

Ohodnoceno: 0x

Od: boxol
Datum: 28.09.16 23:38
Děkuji za detektivní práci, jsem z toho jelen, protože podle informací (návod na opravu) by se mělo jednat 100uF 25V
Datum: 29.09.16 09:37
avatar

100uF by na vrchu musel mít natištěné 101 místo 100

Ohodnoceno: 0x

Od: boxol
Datum: 30.09.16 15:23

Tak podle měření 2 metodami (srovnání napětí u kondenzátoru se známou kapacitou + a rychlostí diferenciální vybíjení(malého poklesu napětí 0.2V za 10 sekund) při známém velkém vnitřím odporu multimetru 9 MΩ ) vychází 95-120 µF, samovybíjecí(paralelní) odpor 90-170 MΩ,takže ten krám nefunfguje zjiného důvodu
