Jak zobrazit na 7- segmentovce

Od: Datum: 25.09.16 17:24 odpovědí: 5 změna: 26.09.16 15:45

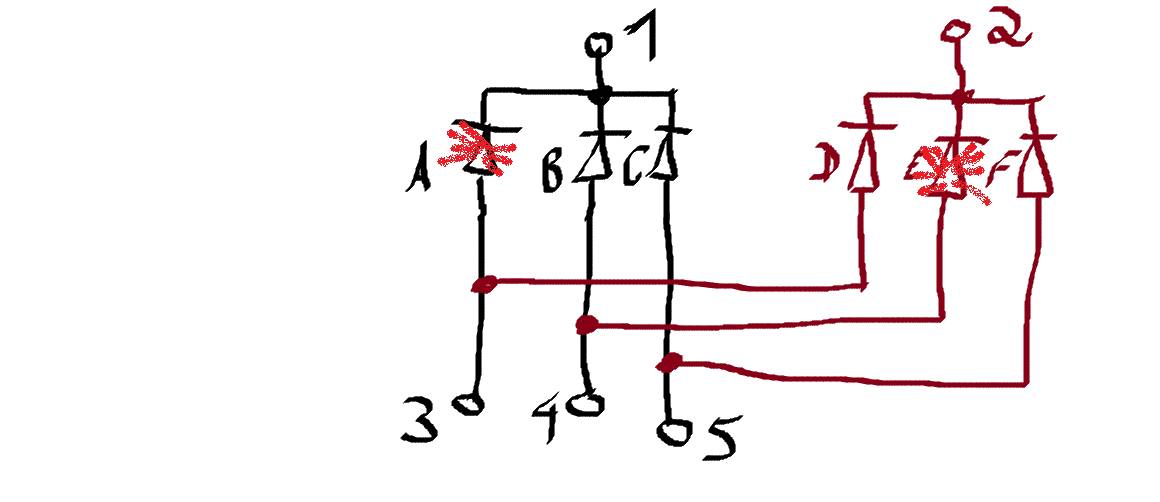

Zdravim, našel sem si schéma jednoho sedmisegmentového displeye a nějak nechápu jak to funguje. Udělal sem podobný obrázek kde je vidět, proč to jednoduše nelze pochopit a potřebuju vysvětlit ten systém. Jak se to dělá, když chci, aby svítily jenom dvě diody A a E? Díky



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 25.09.16 17:33

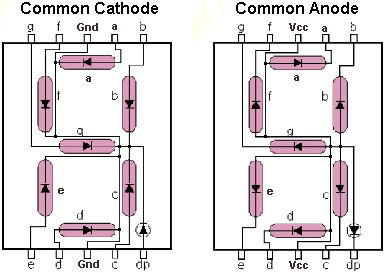

A kde přesně jste k takovému schéma přišel? Každý 7 segment má vnitřní schéma podobné tomuto. Zde je už i jasné, jak to funguje.

Ohodnoceno: 0x

Datum: 25.09.16 18:20
avatar

Přesně tak, navíc váš plánek už je z principu "roztodivný" neboď váš sedmisegmentový display má jen 6 diod... Prakticky vždy je společná katoda/anoda - záleží na typu

Ohodnoceno: 0x

Datum: 25.09.16 20:42
avatar

Principu ovládání takového displeje se říká Dynamické řízení displeje. princip je ten, že u displeje z vašeho příkladu ty katody nejsou obě najednou spojeny se zemí, ale spínají se postupně. nejdřív 1. katoda a k ní příslušející anody, potom se 1. katoda odpojí(displej se zhasne a rozsvítí se druhý displej - uzemní se druhá katoda a přivede napětí na anody druhého displeje. Aby displeje neblikaly, musí se toto přepínaní dělat dost rychle. proto dynamické řízení.

Stačí tohle vysvětlení?

Ohodnoceno: 0x

Od: bmbx®
Datum: 26.09.16 09:00

nikdo:

nebo taky multiplexní...

Ohodnoceno: 0x

Od: adam20
Datum: 26.09.16 15:45

Ano! děkuji, přesně to sem potřeboval vědět
