Zapojení ze staré zásuvky na novou

Od: Datum: 21.09.16 15:12 odpovědí: 12 změna: 21.09.16 18:18

Prosím o radu jak zapojit starou zásuvku za novou. Jsou zde 4 vodiče dva zelené a dva černé. Ve staré jsou pod 5 šroubků zde jsou pouze 4 nemám s elektrikoi zkušenosti a tak dekuji za pochopení a za radu.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 21.09.16 15:27
avatar

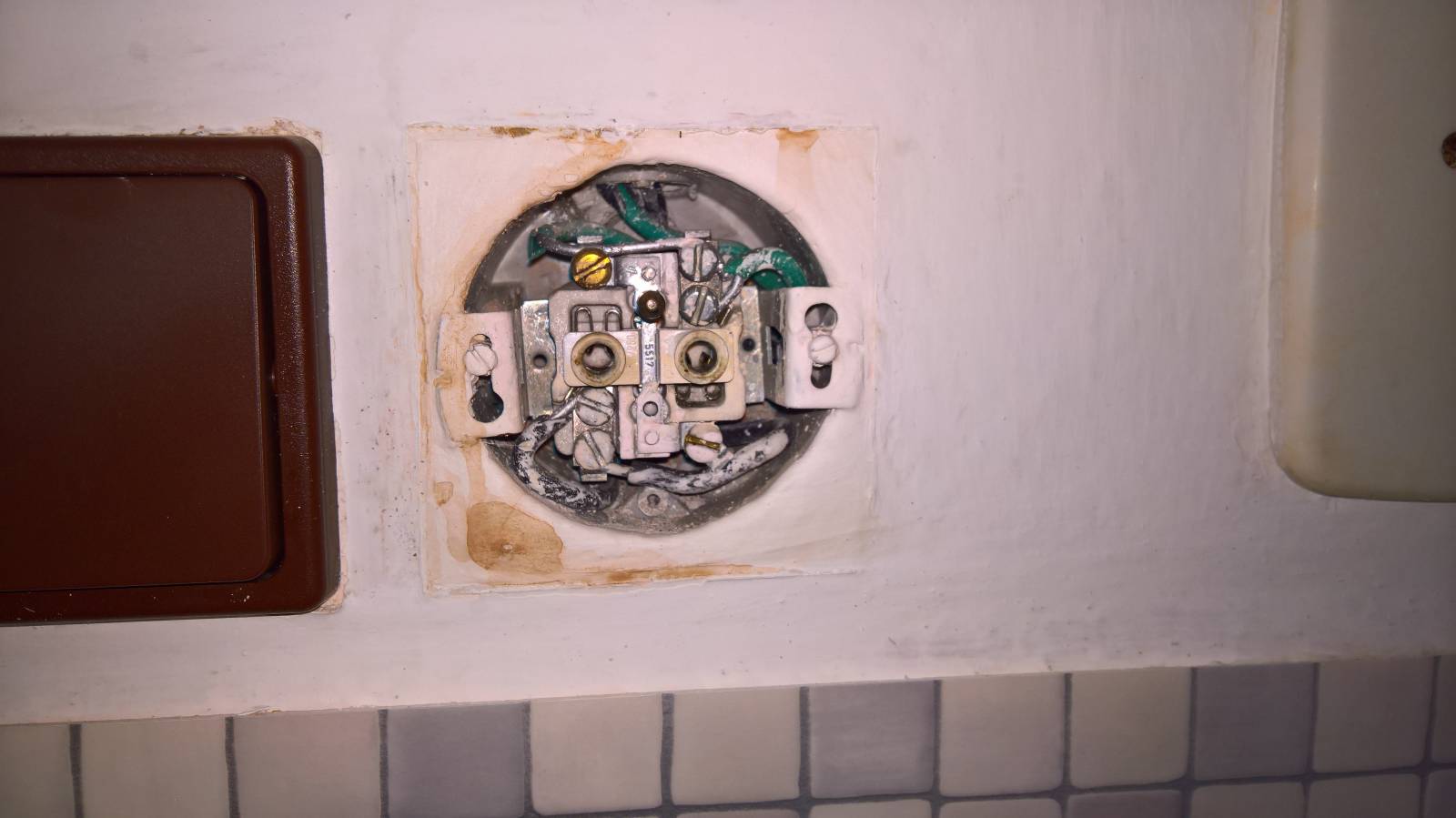

Podle pohledu je zásuvka průběžná.To znamená:

Přívod fáze je vlevo doole.Pokračuje černým drátem dále vpravo dolů.Šroubek nahoře vpravo s drátem modrým (zeleným)jeden je přívod země,jeden odvod nahoru vpravo.Jsou propojeny se zemnícím šroubkem (zlatý) a kolíkem.

Nová zásuvka bude mít problém s nedostatkem připojovacích šroubků.

JABRAKA

Ohodnoceno: 0x

Od: bod®
Datum: 21.09.16 16:14

Předpoklad:

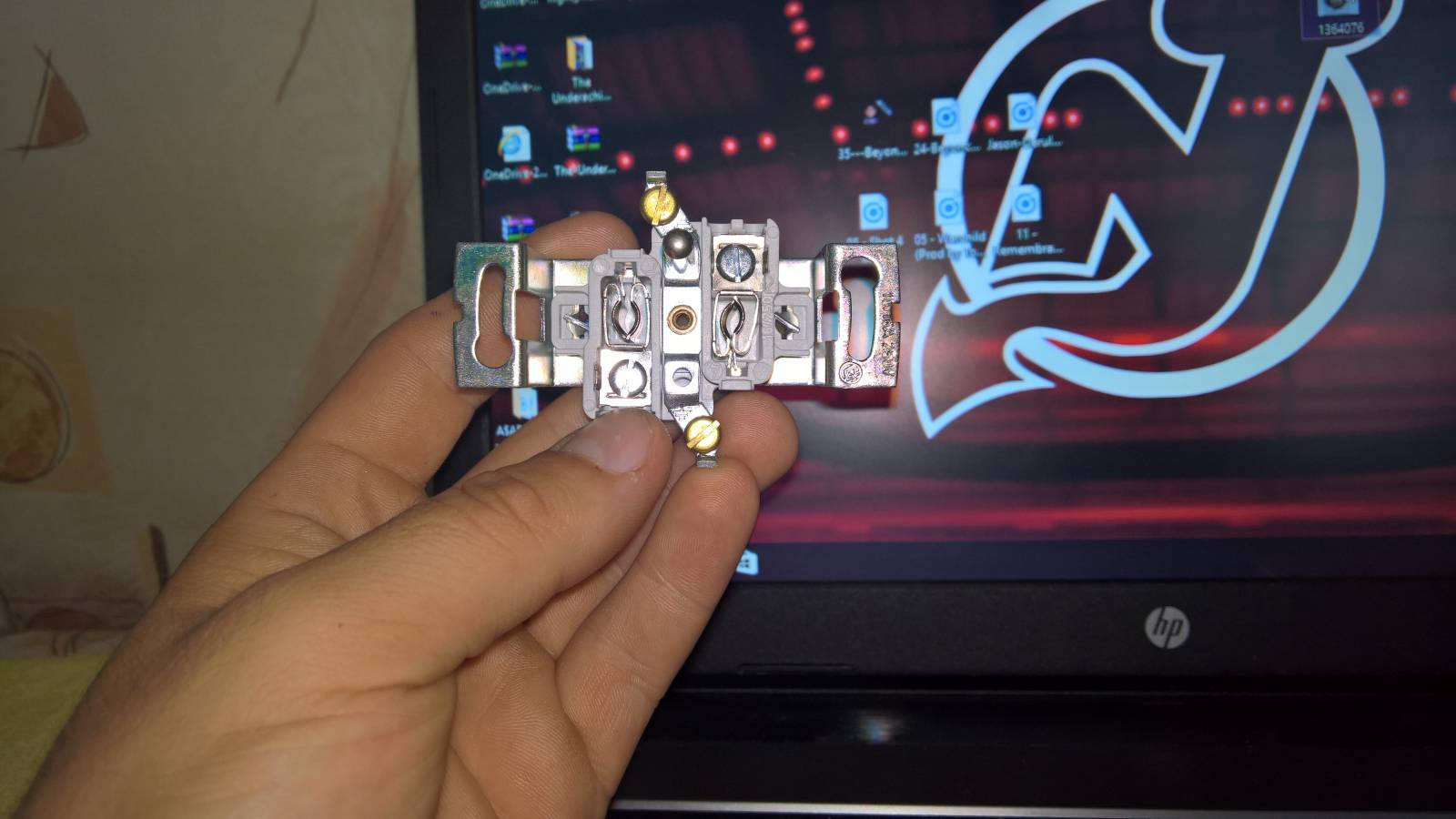

1. Nová zásuvka má pro připojení vpravo dole i vlevo nahoře po dvou šedivých plastových drážkách, které vedou pod podložku se šroubkem, takže lze pod každý šroubek zasunout dva dráty vedle sebe.

2. Toto neplatí pro prostřední zemnící lištu s mosaznými šroubky (po jednom nahoře a dole).

======

Černé dráty (L, fáze): Oba pod levý šroubek.

Zelené dráty (PN): Pod jeden ze dvou mosazných šroubků a BEZ PŘERUŠENÍ dál pod pravý šroubek. Druhý pod druhý ze dvou mosazných šroubků a BEZ PŘERUŠENÍ dál také pod pravý šroubek.

Na obrázku je žlutě vyznačena odizolovaná část drátu.

Nemyslím, že byste měl problémy se zásuvkou, jak tady ostatní odpověděli, ale spíše s délkou drátů.

Ohodnoceno: 0x

Datum: 21.09.16 15:56

To jste teda koupil dost nevhodnou zásuvku. Správně by se měl být vždy pod jedním šroubkem jeden vodič.Potřebujete zásuvku se dvěma šrouby na každém kontaktu.

Neříkám, že to nejde zapojiít, ale je to tak akorát vyhořet.


doplněno 21.09.16 17:23:

Tak to je dobrej postřeh. Toho jsem si nevšiml :)

Ohodnoceno: 0x

Od: bod®
Datum: 21.09.16 16:32

Jestli je to ta zásuvka, kterou jsem viděl, nejdou dráty přímo pod šroubek, ale pod přítlak šroubkem ovládaný. Je to přímo udělané na dva dráty (dvě drážky končící v otvorech). Když kliknete na obrázek a ještě ho klikem na + zvětšíte, je to docela dobře vidět.

Ohodnoceno: 0x

Od: zasuvka
Datum: 21.09.16 16:09

Nové zásuvky, alespoň některé, nemají šroubky, ale drát je sevřen zařezávacími noži. Ovšem vidím starý hliník a nejspíš spuchřelá izolace. Bude to náročné.

Ohodnoceno: 0x

Od: lano
Datum: 21.09.16 16:39

no paráda zlomil se mi drát a nejde zadna zasuvka nejradsi bych to cely vyrval ze zdi hliník zasranej co ted s tím

Datum: 21.09.16 16:44
avatar
Měl jsi zavolat elektrikáře hned!
Volej profíka, ten to umí a vyhne se problému.
Laik to akorát ...
Ohodnoceno: 1x

Datum: 21.09.16 16:53

Tady máš návod od profíků jak napojit ulomený Al vodič.

http://elektrika.cz/data/clan…nastaveni-zlomeneho-al-vodice

Ohodnoceno: 0x

Datum: 21.09.16 18:07
avatar

Nojo, ale ten Al vodič je ulomený u stěny přístrojové krabice - na 99%. Část vodiče v omítce a ulomená část v ruce...co s tím? Alespoň teď zavolejte "znalého", jinak budete bez části zásuvek delší dobu...tak to vidím...

Ohodnoceno: 0x

Od: lano
Datum: 21.09.16 18:12

ne zlomil se mi drát pouze o ´4 cm cca před zapojením pod hlavu šroubu už v zásuvce jako takové takže ze zdi co čouhal kabel jsem celkem s rezervou a v pohodě napojil čokoládku a nastavil ji dalším vodičem který už na zapojení do zásuvky v pohodě dá. vše funguje už. je to bezpečné?

Od: lano
Datum: 21.09.16 18:04

Tak jsem zlomený vodič nastavil jedním dílkem čokolády viz obrázek jedním dílkem akoráde že je žluté barvy. akoráde jsem neměl průměr zásuvkového vodiče tuším 2.5 ale jen slabší světelnej takže ztra dám zásuvkovej pruměr. mělo by to být ok? nehrozí nám nějakej půser?

Od: lano
Datum: 21.09.16 18:18

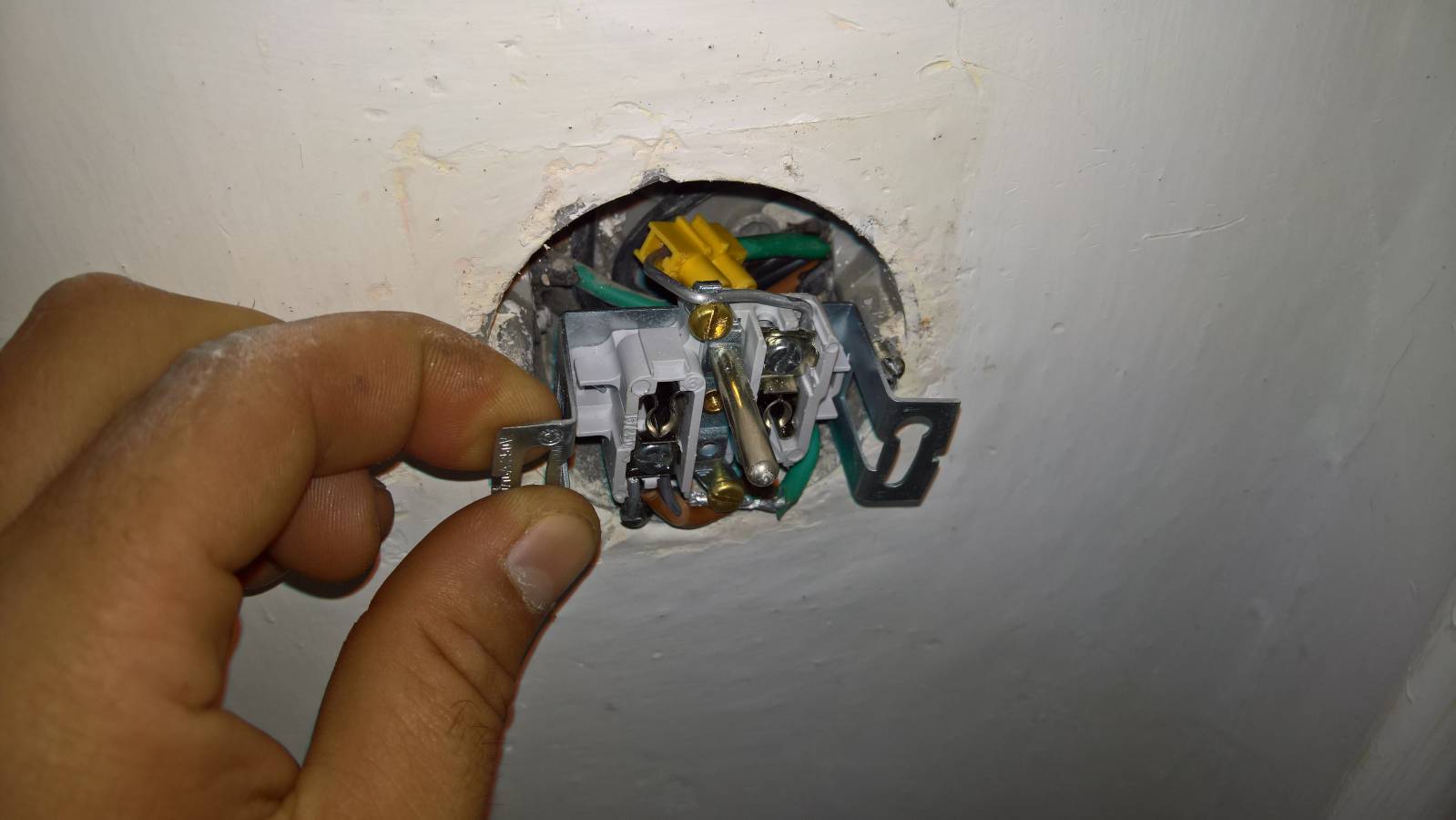

takto to je po opravě je to v pohodě?
