Rozsvícení CCFL trubic

Přes google za 3 vteřiny.

http://danyk.cz/ccfl.html

Já též přes google za 2 vteřiny.

Inu konkrétně tohle sem na mysli neměl.

Nechci konstrukci jedničkového bastlíře,ale radu jak zapojit stávající zařízení.

Mám k dispozici zdroj,invertor i monitor s ccfl trubicemi,jen potřebuji zjednodušené zapojení.

Čekal sem že znáte zapojení.

Samozřejmě má většina zdrojů konektory,kde je vývod napájení invertoru 12 nebo 24V.

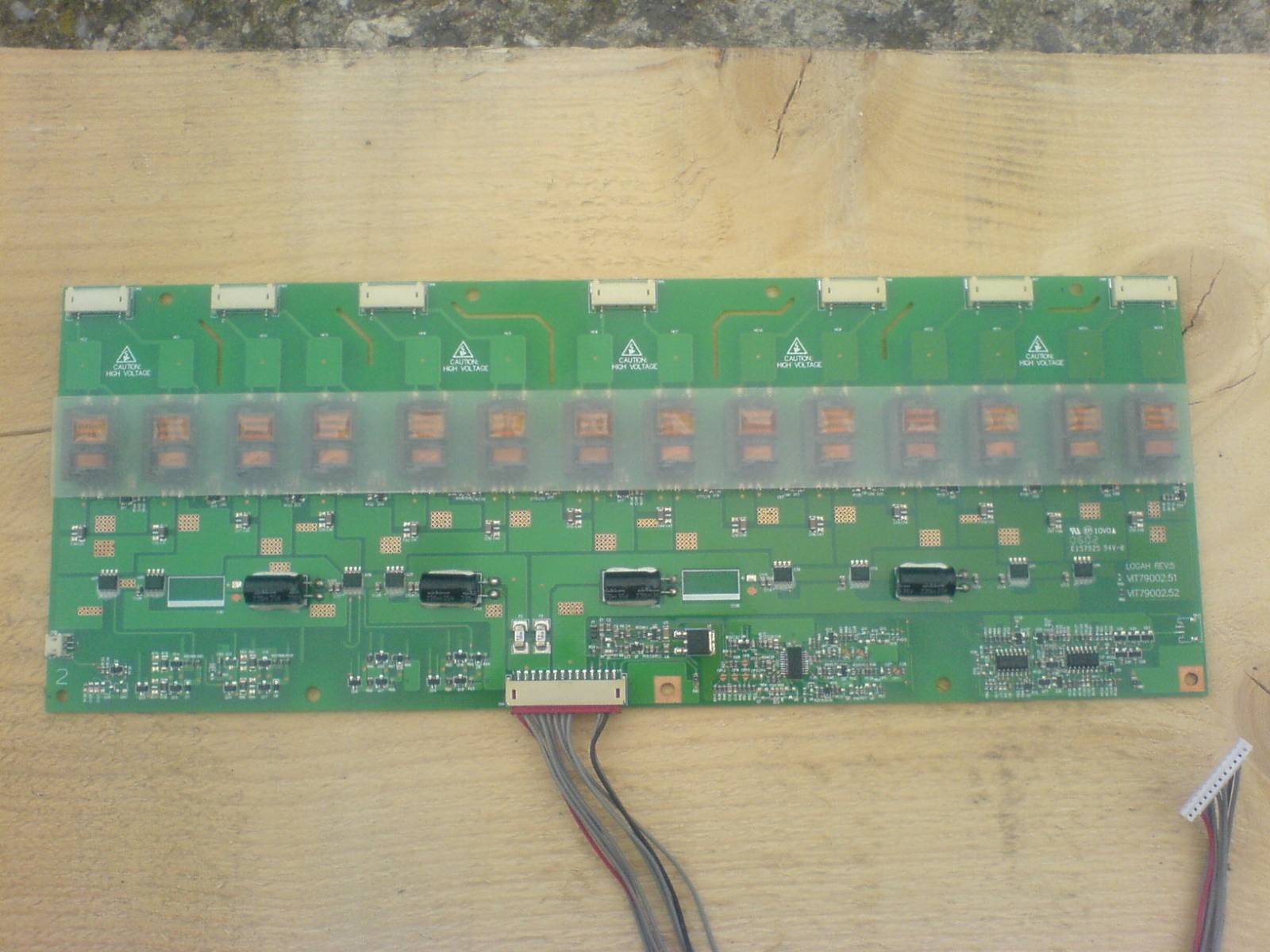

Jenže je tam ještě jeden háček v podobě konektorů na invertoru,který by měl nějakým způsobem invertor sepnout.

Z toho plošňáku by jsi to musel zapojit dle výše uvedených schémat.

K plošňáku musíš sehnat schéma nebo si ho nakreslit dle zjištěných součástek...

Jinak dej bacha...za invertorem je více než 1000V...

já si myslím, že by to chtělo označení toho integrovaného obvodu, pak se podívat ne jeho aplikační listy na stránkách alldatasheet.com. Podle listů zjistit které nožičky jsou na zapínání svitu trubic a které jsou na řízení jasu a co na nich má při provozu být. Na tišťáku invertoru dopátrat jak jsou nožičky vyvedeny na konektor invertoru, nasimulovat patřičné signály pomocí odporů, přivést od někud patřičné napájení a je hotovo.

Neměl by to být zase nějaký moc velký problém

Takže,napájení 24V,a spínání s jasem by mělo být 3V.

Jenže,jenže sem zjistil,že je trafo nefunkční,jelikož nedává žádnou šťávu.

Které trafo?

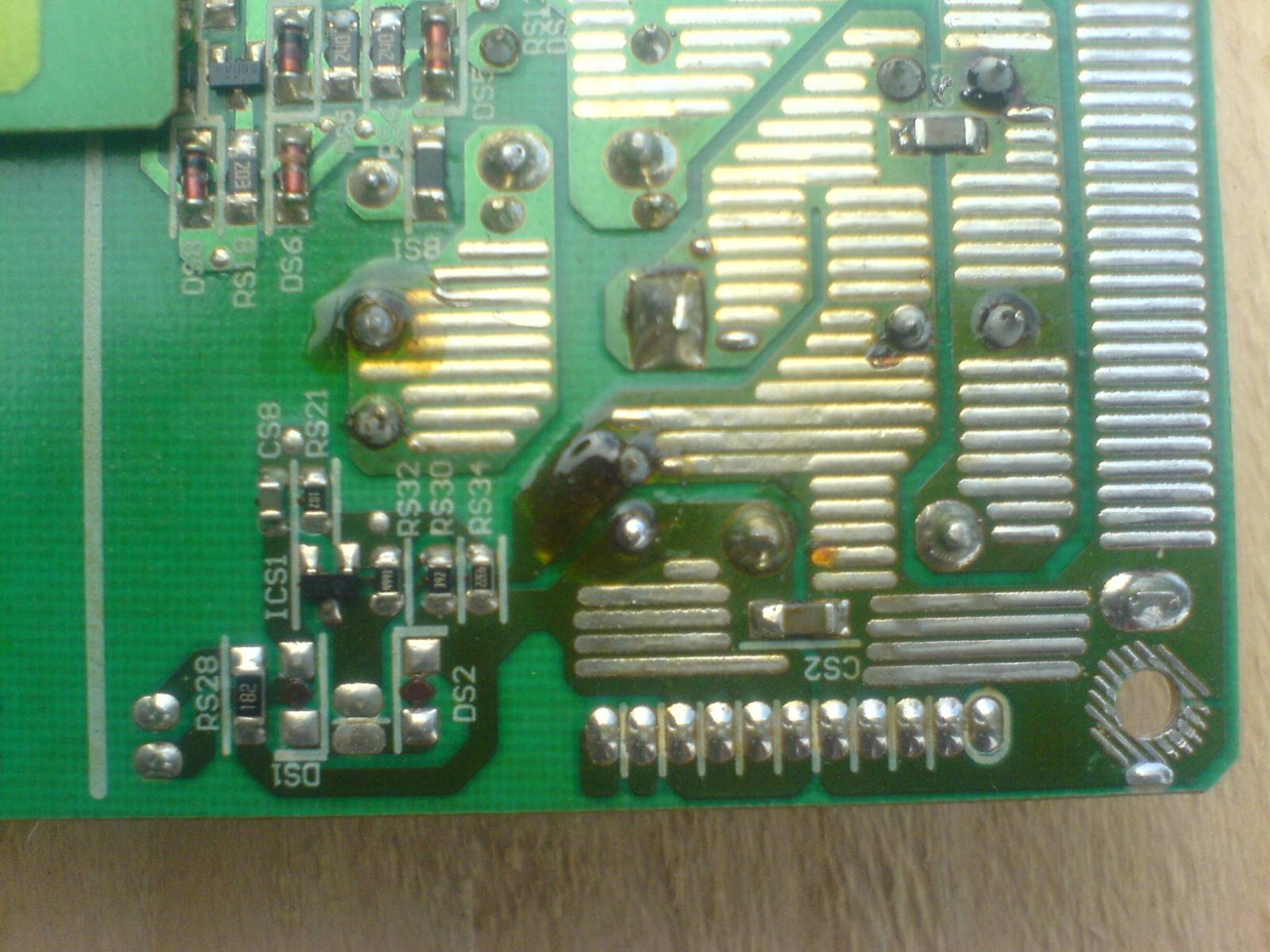

Přece,to na obrázku...

Je tam jen jedno,a to je to co napájí invertor a základku.

kakamila:

trochu mimo mísu, nemyslíš?

lantros:

To, že hlavní zdroj co napájí invertor a základku nedává, neznamená že je špatné trafo. Ten zdroj je tkzv. spínaný takže má kromě trafa spoustu elektroniky a pokud je to zdroj z TV tak nemusí běžet "naplno" hned po zapnutí do zásuvky, běží až po povelu z dálkového ovládání (jednoduše řečeno).

bmbx® Díky moc za konstruktivní odpověď.

Asi by nebyl problém,pospojovat zdroj tak,abych se řídící elektronice vyhlul a zjednodušil tím napájení invertoru.

Ovšem pokud se dobře dívám,tak je tam pouze výstup 24V,a na základce je usměrněno do 3 -3,3V na spínání,takže bych musel stejně to spínací napětí odněkud vzít či usměrnit ze zmíněných 24V.

Taková pomocná napětí se v praxi řeší odporovým děličem. Mnohdy ani nezáleží na hodnotě napětí a stačí aby tam bylo něco kladného a dává se tam jen odpor z plusu.
