SMD dioda? Poznáte typ?

Od: Datum: 04.09.16 20:23 odpovědí: 3 změna: 09.09.16 11:01

Zdravím,

marně se snažím zjistit o jaký typ diody se jedná.

Došlo k poškození těchto součástek na GSM komunikátoru uGATE2 (Flajzar).

Našel sem pouze schéma zapojení kumunikátoru, ale seznam součástek nikoli.

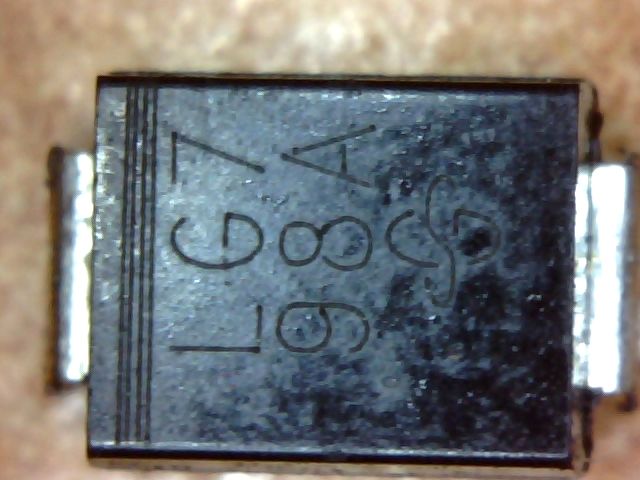

Dioda je umístěna na vstupu +12V (napájení z autobaterie). Označení na SMS součástce je LG798A viz. foto.

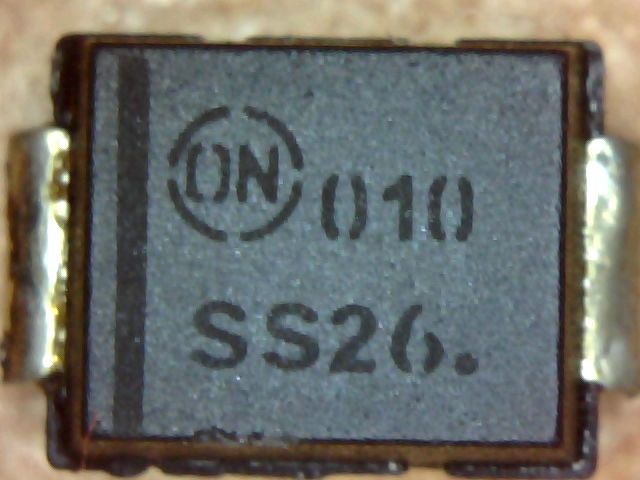

Druhá dioda s označením 010 SS26 (viz.foto). je schottyho dioda. Za tyto dvě diody bych potřeboval sehnat náhradu.

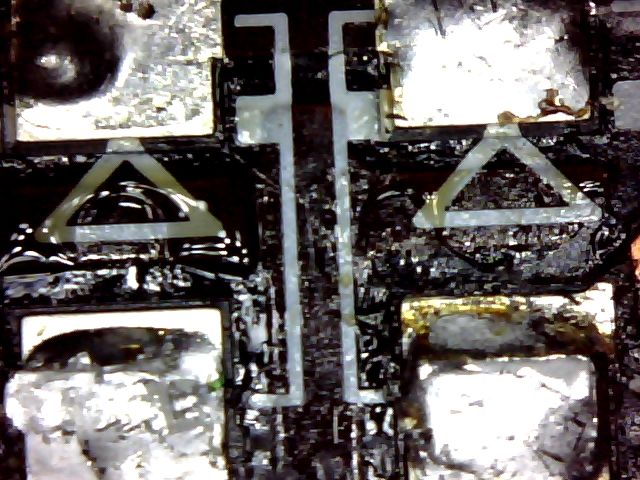

Na třetí fotce je deska po vypájení těchto dvou diod.

Budu moc rád za Vaši pomoc.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 04.09.16 20:49

Tak SS26 je jasná http://www.gme.cz/dioda-ss26-smd

Co se týče té první LG7, tak to těžko říct, co je to zač. Je nedohledatelná. Každopádně pokud je hned na + vstupu, tak se jedná jen o ochranu proti přepolování a tam stačí dát prakticky jakoukoliv diodu ve vhodném poudře a proud (min na 2A) z http://www.gme.cz/univerzalni-a-rychle-diody-do-10-a-smd

Ohodnoceno: 2x

Od: kudrna2
Datum: 04.09.16 20:56

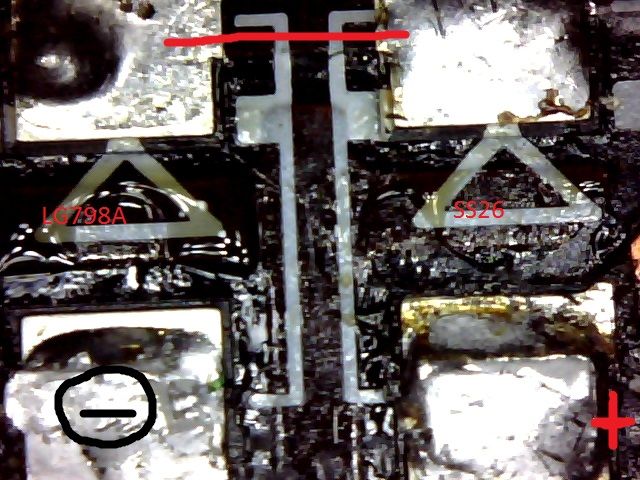

Přídal sem ještě jedno foto, vstup napětí sem označil a jinak sem to "propípal" multimetrem a nahoře jsou diody propojeny.

A LG798A je dole GND. Fakt moc díky za rychlo radu.

Od: jentak
Datum: 09.09.16 11:01

To LG, vzhledem k tomu, že je proti zemi, může být supresor. Na nějaké o něco větší napětí, než je napájecí.

Ohodnoceno: 2x
