Zapojeni motoru

Od: Datum: 12.08.16 11:39 odpovědí: 3 změna: 12.08.16 12:03
avatar

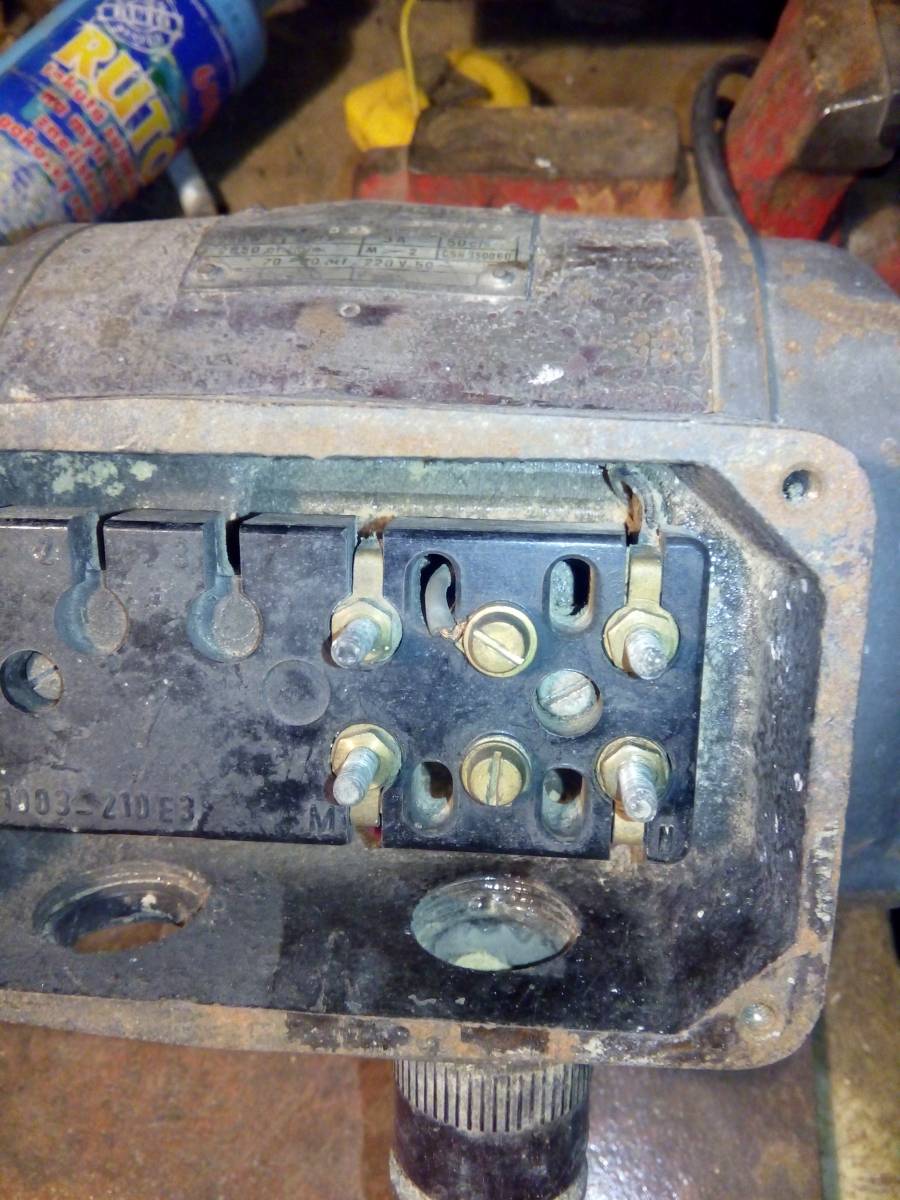

Potreboval bych zapojit motor,ale vzhledem k tomu,ze byl desetileti odpojeny a ja jsem nedaval ve skole pozor tak si nejsem jisty... posilam dve fota.. na svorkovnici jsou kabely z leva do prava a od zhora dolu- sedivy sedivy cerny - to je horni rada . A dolni rada v levo i v pravo cerveny. Prostredni sroubek je volny. Byly zbytky kabelu na cervenych dratech a tam se toci plnou rychlosti. Na hornich dvou se ale toci take! Jen asi tak polovicni rychlosti. Podotykam,ze je mu jedno kem se roztoci... jak ho mam zapojit spravne? Stacila by me i jen ta polovicni rychlost-mam to na drticku ovoce. Diky.

Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 12.08.16 11:48
avatar

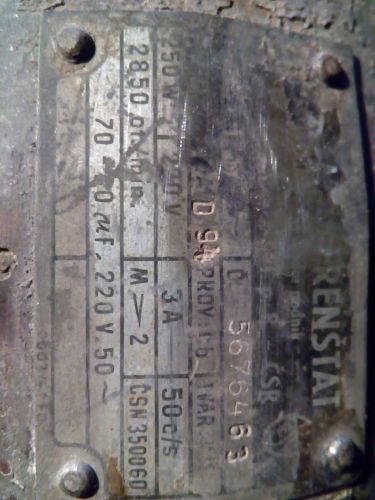

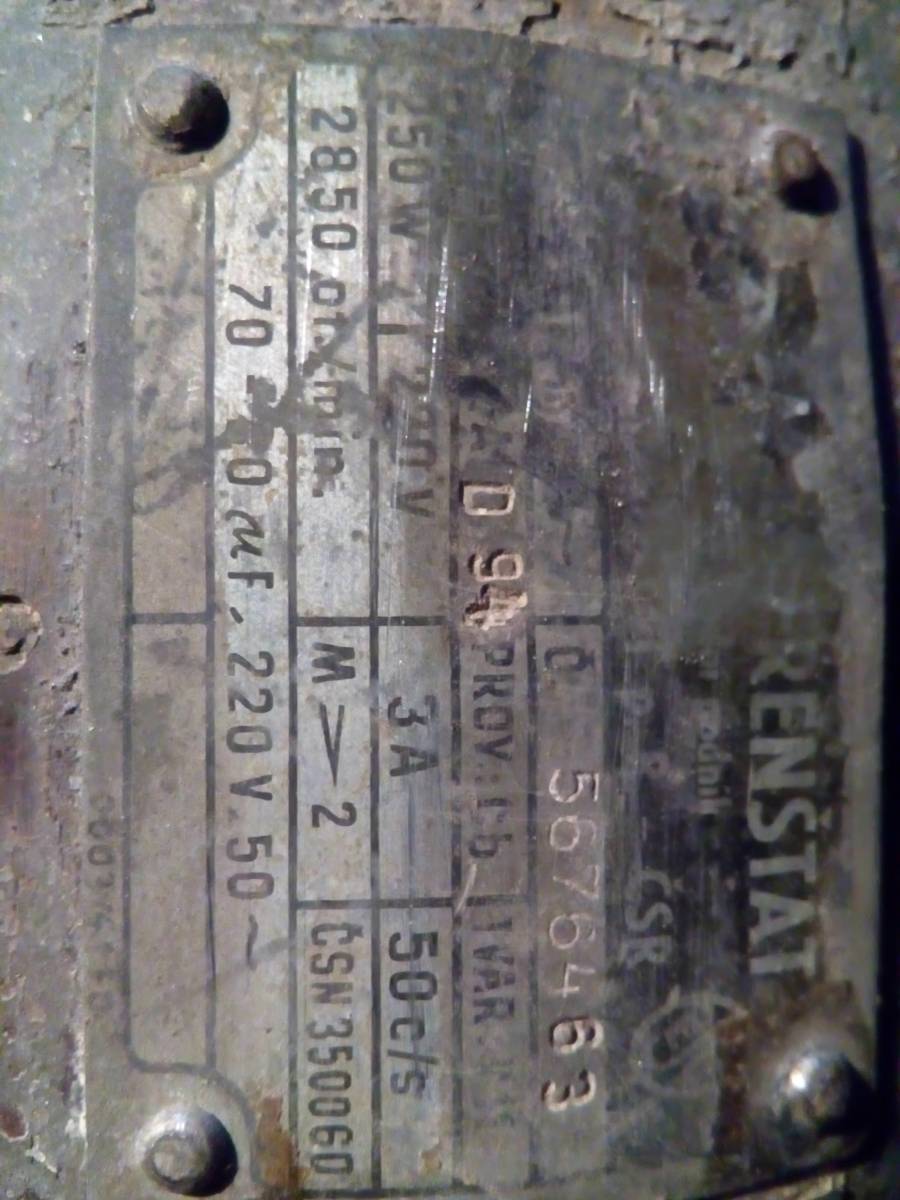

Dolní číslo na štítku udává velikost rozběhového kondenzatoru. Ten po připojení na správný šrouby jednak určuje směr otáčení a druhak zvedá výkon asi o třetinu tím že kopne do lichých obvodů rotoru.
doplněno 12.08.16 12:10: Piko urcitě ne budou to mikrofarady a myslím že ta druhá nula k tomu patří taky takže 700 mikro ale s tím snad poradí nějaký elektrikář pro mě je to jen věc kterou znám z praxe. Zapojení ti poradi tam kde budeš ten rozběhový kondenzátor kupovat. Jeden drát kondenzátoru bude na živým šroubu přívodního kabelu a druhý na ten volný červený. Při koupi se pro jistotu zeptej jestli musíš dodržet barvy drátů na kondíku nebo se to nedá přepólovat. Ideální bude když jim ukážeš tu fotku štitku.
doplněno 12.08.16 12:13: Aha ona je tam pod tím škrábancem osmička. Tak v tom případě opravdu 70-80
Ohodnoceno: 0x

Od: fibi®
Datum: 12.08.16 11:58
avatar

to dolní číslo 70 - 80 ,to jsou ty pikofarady? díky a pak zapojení? je mě jasné,že to bude třeba potíž,byla tehdá jiná norma na barevné označení kabelů...

Datum: 12.08.16 12:03

máte tam µF pokud dobře vidím, což jsou mikrofarady

pikofarady jsou pF

Ohodnoceno: 0x
