Proudový chránič nevybavuje

Od: Datum: 10.08.16 21:50 odpovědí: 6 změna: 15.08.16 19:08
Dobrý den, mám na Vás dotaz. Když zmáčknu na zkoušečce test RCD a provedujej v zásuvce, který je napojen, přes proudový chránič, tak se nic nestane.
Kdyz přiložím jeden konec zkoušečky na hl.jistič a druhý na nulový výstup z chrániče, tak vybaví.

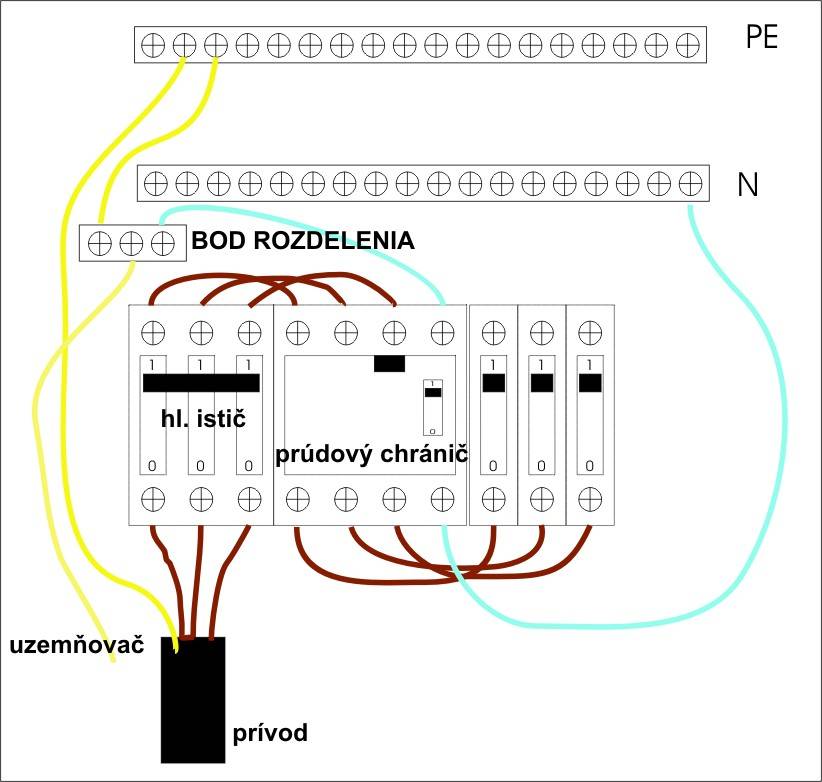

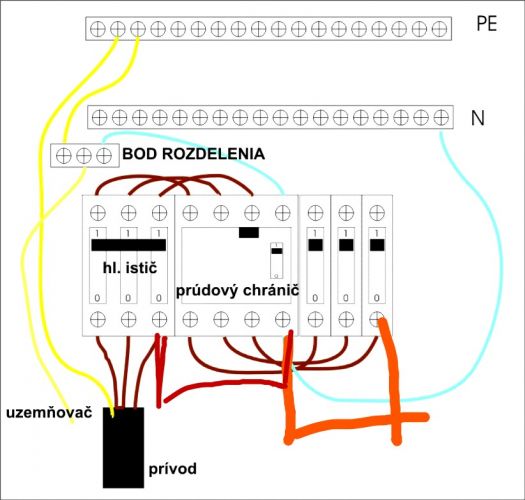

Nevíte náhodou proč to tak je? Posílám schéma zapojení. Červeně znázorněné vybavý, oranžové nevybavuje.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: rv
Datum: 13.08.16 13:03

Tak je to snad správně. To oranžové je zapojení, jako každý normální spotřebič (za chráničem). To červené tak, jak žádný spotřebič zapojený nebude - část proudu se vrací mimo chránič.

Ohodnoceno: 0x

Datum: 14.08.16 14:07
Ano, to oranžové je zapojení jako každý normalní spotřebič. Tak snad by měl chránič vyhodit, když udělam test v zásuvce, která je připojená přes chránič. Nebo se snad mýlim?
Datum: 15.08.16 17:27
avatar

Vážený pane,

to oranžové je za chráničem, jinými slovy, když to zapojujete podle obrázku oranžově, je proud fázové i středního vodiče který se uzavírá zkoušečkou ZA chráničem roven nule, zkuste jeden hrot zkoušečky (ten co máte oranžově na modrém) dát na vstupní N svorku místo výstupní chrániče nebo na PE vodič a opakujte měření... Pokud totiž vidím dobře, měříte v obvodu ZA chráničem L vodič a N vodič a chránič pak ani nemůže vybavit.


doplněno 15.08.16 17:29:

Respektive chránič vybaví jen při unikajícím proudu, Vám při oranžovém nikde neuniká.

Ohodnoceno: 2x

Datum: 15.08.16 17:46
avatar

Funguje Vám to zcela správně. Měřit můžete buď před chráničem, nebo za ním (fázi i nulák). Pak chránič nevybaví. Pokud ale měříte fázi před chráničem a nulák za ním (červené zapojení), chránič vypadnout musí (je to jeho základní funkce).

"...je zapojení jako každý normalní spotřebič. Tak snad by měl chránič vyhodit..."
Vám se zdá normální, že by chránič měl vypadávat při připojení normálního spotřebiče, na kterém není žádná závada *sok*? To byste si ani nerozsvítil. *bzum*


doplněno 15.08.16 18:30:

takjan - obrázek je sice hrozný, ale to není podstatné. Pochopit o co jde se dá a každý neumí "krasopisně" kreslit v PC.

Ohodnoceno: 0x

Datum: 15.08.16 18:11

Hrozná patlanina, ten obrazec.

Ohodnoceno: 0x

Datum: 15.08.16 19:08
Aha, už to chápu. Děkuji Všem za vysvětlení.
