Jak udelat dvoulinku?

Od: Datum: 29.06.16 17:17 odpovědí: 10 změna: 30.06.16 15:48

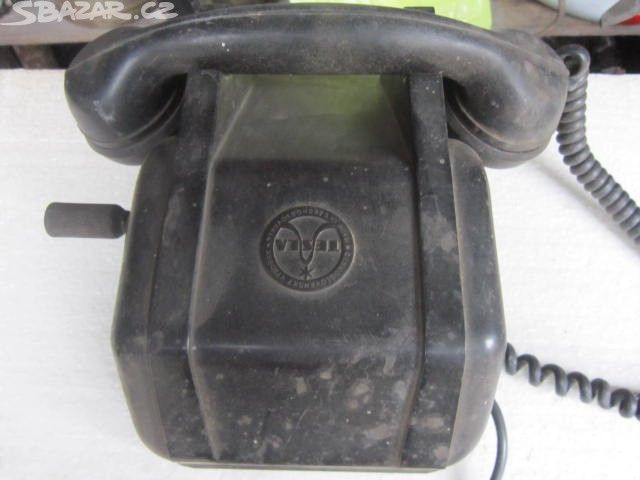

Dobry den , koupil jsem z sbazaru dva tyto telefony a chtel bych se zeptat jak je navzajem propojit aby slo volat z jednoho telefonu do druheho pomoci baterie . Dekuji za odpovedi



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 29.06.16 17:47
avatar

Je to dobře,že sis dal práci,ale odkazy nefungují.:(

Ohodnoceno: 0x

Datum: 29.06.16 17:55
avatar

Podobné byly polní telefony.Ty se propojovaly pouze jedním (zeleným s ocelovou vložkou) kabelem.Jako druhý vodič sloužila země,zapíchl se kolík(nejlépe poměděný) s vodičem do země (půdy v okolí přistroje) a fungovalo to.Pokud byl problém,okolí kolíku se polilo vodou,kvůli větší vodivosti.


doplněno 29.06.16 18:00:

https://www.google.cz/search?hl=cs&site=imghp&tbm=isch&source=hp&biw=1242&bih=594&q=poln%C3%AD+telefon&oq=poln%C3%AD+telefon&gs_l=img.3..0l2j0i24l6.1883.10165.0.12768.13.8.0.5.5.0.103.659.6j2.8.0...0...1ac.1.64.img..0.13.692.2uxAL8LIeBs#hl=cs&tbm=isch&q=poln%C3%AD+telefon+zapojen%C3%AD

Ohodnoceno: 0x

Od: host
Datum: 29.06.16 18:15

Pro napájení uhlíkového mikrofonu musí být v každém přístroji baterie. U polních telefonů TP25 (vojenských, s popruhem přes rameno) to byla 1,5 V baterie. Ta funguje pouze pro napájení mikrofonu. Některé přístroje byly obyčejnými velkými monočlánky, tak zvanými "buřty" do baterky, nebo plochou baterií, nebo i jinými speciálními bateriemi. Stačilo to, fungovalo to.

Pro vyzvánění se používá induktor s kličkou. vyzváněcí napětí generované induktorem otáčením kličkou může "kopnout", může mít kolem asi tak sto voltů, na konci dlouhého vedení i méně, ale tolik, aby to rozeznělo zvonek v telefonu. Při točení kličkou nedržte dráty od telefonu ani náhodou, ani z legrace. Rány mohou být dost citelné a zraňující. Takže ani náhodou, natož úmyslně. Ne.

Vytáčí se při zavěšeném sluchátku a na druhé straně, tedy v druhém telefonu, nebo přepojovací ústředně by to mělo zvonit. Při zvednutí sluchátka se zapojí obvod pro napájení mikrofonu. Uvnitř telefonu je také hovorový transformátor a kondenzátor, ale to je pouze pro ukojení zvědavosti. Na dně telefonu by mohlo být schéma zapojení. Někde jsou hlavně dvě svorky, kterými se oba dva telefony propojí. Pro krátkou vzdálenost stačí obyčejná dvojlinka, nebo tak zvaný zvonkový drát, což je kroucená dvojlinka se dvou izolovaných drátů, někde se prodává červeno-černá, s průměrem měděných vodičů asi 0,8 mm. Pro zkoušení na stole nebo na krátkou vzdálenost stačí jakékoliv dráty.

Pro vedení někde venku kde prší a svítí sluníčko, kde se izolace rozpraská, nebo kabel přetrhne neopatrný chodec, se používá kabel, který má uvnitř lanko stočené z měděných drátků - kvůli dobré vodivosti a železných drátků - kvůli pevnosti, aby se kabel zavěšený mezi podpěrami vlastní vahou nepřetrhl.

Dvojlinka se dá normálně koupit v Elektře, například https://www.led-svetla.com/el…x0-75mm-cerveno-cerna-2937cz/


doplněno 29.06.16 18:21:

Tak zvaný "zvonkový drát" jsou dva dráty zkroucené spolu. Například zeleno-červený je na http://eshop.m2trade.cz/komun…nkovy-drat-8591043226264.html za velmi dobrou cenu.

Nebo pro ilustraci obrázek na https://www.elektro-paloucek.…nkovy-drat-u-2x0-8-rudozeleny


doplněno 29.06.16 18:25:

Tento telefon má, jak píše rádce 111, místní baterii, tedy MB. Schéma zapojení je například na https://publi.cz/books/193/images/pics/28.jpg a celý článek na https://publi.cz/books/193/09.html

Ohodnoceno: 2x

Od: 111®
Datum: 29.06.16 18:22

jedná se o stolní telefon MB = místní baterie. Tím pádem musí mít telefon baterii uvnitř, nebo se připojuje z venku na svorkovnici. Telefony se propojí svorkami "a" a "b". Dovolat se s ním můžete při vodičích 1,5mm až na vzdálenost 75km. Případně i více.
O telefonování u mne na http://telefon.unas.cz/

Ohodnoceno: 0x

Datum: 29.06.16 22:12
avatar
Děda byl na vojně u spojařů. Vyprávěl, že nějaký dobrák chytl kocoura, dak si ho na klín a induktorem mu naložil voltíky do ocasu. Jenže kočka se vyděsila a zdrápala mu do krve celý ksicht
Omlouvám se za ot,ale musel jsem to zmínit při pohledu na ten telefon ;)
Ohodnoceno: 0x

Od: my®
Datum: 29.06.16 23:22

a ta baterie je tam jaka? plocha nebo buřty?

Datum: 30.06.16 01:08
avatar

Pokud si vpomínám, tak TP25 měl napájení suchým vzduchovým článkem - vzhled kostky s dvěma fousy. Pro aktivaci baterie se vyndali špunty na horní straně. Samozřejmě lze použít jakýkoliv článek 1,5 V

Ohodnoceno: 2x

Datum: 30.06.16 14:35

Že sis nekoupil radši vysílačky, než se mořit s takovým starým křápem !*zed*

Ohodnoceno: 0x

Od: dam®
Datum: 30.06.16 15:48

Lojzíku, co tě děsí? Třeba to bude pro komunikaci mezi barákem a "tajným" doupětem dítěte, tak proč né, tohle nikde nezaložíš, neodložíš, nestratíš, z kapsy ti to nevypadne, funkční pohoda. Jen původní uhlíkové mikrofonové vložky už asi nesežene a z klasických telefonů budou mít zřejmě větší útlum, což vynahradí baterka o vyšším napětím, ale plochá 4,5V to dá v poho. Ještě vyzkoušet "profuk" a můžou si povídat do aleluja. Profuk - je, když mírně foukneš do mikrofonu a ve vlastním sluchátku jej slyšíš, tím si odzkoušíš hovorový obvod, pak jen dva dráty na propojení s druhým tlf. a můžeš kecat. Taky se dá, že jeden drát dáš na zemění /proste připojíš na kolík zaražený do země a druhý drát natáhneš přímo do telefonu, který je taky jedním koncem spojený kolíkem v zemí/, když zatočíš kličkou induktoru a budeš mít oba dráty spojené do zkratu, tak pocítíš při otáčení kličkou dost velký mechanický odpor, tzn. že induktor je v pořádku. Jako sranda na doma a zahradu je fajn. Beru, že CB vysílačka taky stojí pár korun a umí i víc než 300m volného prostoru, ale třeba máš v okolí na pevných kanálech plno obdobných uživatelů, tím žádné soukromí, tedy, pokud si nepořídí chytřejší CB stanice/ vysílačky. Ten telefon má své kouzlo, třeba nejsi "doma" když nechceš.

Ohodnoceno: 3x
