Snížení napětí

Od: Datum: 23.06.16 11:32 odpovědí: 13 změna: 23.06.16 18:37
Mám vodič z autobaterky (12V) na kterém je proud pod 1A. Potřebuju připojit zesilovač, který je na 3V. Co mám udělat? Bude stačit nějaký rezistor?
doplněno 23.06.16 12:43: Na zesilovač budu připojovat 3W reproduktor.

Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 23.06.16 11:38
avatar

Teoreticky ano, rezistor 9 ohmů na minimálně 10W (při trvalém proudu 1A a požadovaném úbytku napětí 9V). Ale toto asi nebude trvalý stav...v případě zesilovače ..a ještě v autě, za jízdy až cca 14V...řešil bych to stabilizátorem...


doplněno 23.06.16 11:44:

Pokud bude stačit 0,8A a napětí bude 3,3V, pak třeba tento http://zkraceno.cz/vl


doplněno 23.06.16 12:22:

Tady třeba v doporučeném zapojení http://www.gme.cz/lm1085it-3-3-to220-p330-189 datasheet http://www.gme.cz/img/cache/d…/lm1085it-3-3-datasheet-1.pdf

Ohodnoceno: 0x

Od: juri
Datum: 23.06.16 11:44
Takže mám koupit stabilizátor na 3V a napájet ho paralelně do obvodu?
Od: anonym0
Datum: 23.06.16 11:50

Napiste, co bude pripojene na vystupu toho 3V zesilovace. Sluchatka?

Ohodnoceno: 0x

Od: anonym0
Datum: 23.06.16 11:48

Ztratovy vykon 10W na pouzdru SO8? to asi ne.

Ohodnoceno: 0x

Datum: 23.06.16 12:01
avatar

jj, tohle jsme zkoušeli na průmce. Asi tě nepotěším. Snížit napětí nějakým předřazeným odporem se ti povede tak možná jen pro hodně malý výkon, protože zesilovač nemá konstantní odběr. Při větším výkonu ti bude špatně hrát, protože na něm bude kolísat napájecí napětí. Tyhle výkyvy napájecího napětí nesrovná ani tlumící obvod s cívkami a s celou baterií kondenzátorů.

Ohodnoceno: 0x

Od: host
Datum: 23.06.16 12:01

Zesilovač napájený napětím pouze 3 V? To je nějaký maličký chrchel s maximálním výkonem do 4 ohmového reproduktoru tak sotva 50 mW, max 100 mW při velkém zkreslení, odběrem také do 50 mA.

Odběr se u zesilovačů ve třídě B nebo AB mění podle výstupního výkonu, má malý klidový odběr pár mA, tak pět až deset, podle typu zesilovače. Nepočítejte s proudem 1 A. Odběr proudu se mění, není stálý, není jasné, proč uvažujete 1 A...?

Jedno z možných řešení by bylo použít malý integrovaný obvod se 3 nožičkami LM317, se dvěma rezistory (resp. rezistorem a trimrem pro přesné nastavení výstupního napětí) a kondenzátory, což je typické zapojení z datašítu.

Viz např Belza na http://www.belza.cz/pwrsply/317zdroj.htm takhle malý asi nebude ani potřebovat chladič, nebo se křidélko přišroubuje na kus plechu.

Nebo se podívejte na http://ok1ike.c-a-v.com/soubory/stabil2.htm


doplněno 23.06.16 12:09:

Možná pokukujete po stabilizovaném zdroji pevného napětí, například oblíbeném 7805 (výstupní napětí 5 V), vyrábějí se i na 9 V, na 12 V i na 15 V, ale na 3 V asi ne, takže nejbližší hodnota by byla asi těchto 5 V a to je pro vás asi moc

Ohodnoceno: 0x

Datum: 23.06.16 12:39
avatar

Vodič,na němž je nějaký proud,je nesmyslný údaj.Pro napájení jakéhokoliv zesilovače je potřebné,nebo stanovené napájecí napětí.Proud je dán odběrem vlastního spotřebiče-.Také mi není jasný zesilovač,který potřebuje napájení 3V.Pak není dostatečný výkon.Při 1 A proudu by výkon byl pouhých 3W.To je tak na sluchátka.

JABRAKA

Ohodnoceno: 0x

Od: jofa®
Datum: 23.06.16 12:48

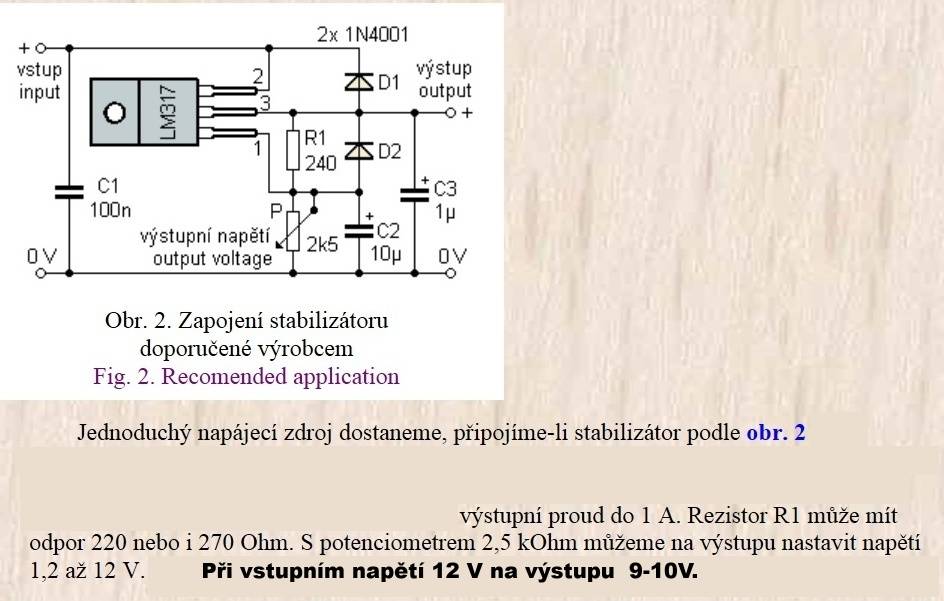

Mělo by to fungovat. Na LM 317 dát chladič. Na potenciometru (trimru) nastavit na výstupu 3V a nahradit pevným odporem podle změřeného odporu na trimru.


doplněno 23.06.16 12:59:

Tady je ale nutný, že víte jak a co budete stavět, pokud to budete stavět.


doplněno 23.06.16 13:04:

Myšleno na výstupu Max. 9-10 V.

Ohodnoceno: 0x

Od: anonym0
Datum: 23.06.16 13:22

1. Pri trech 3V na normalnich sluchatkach 3W nevykouzlite ani nahodnou.

2. Uz jste nekdy slysel hrat "pouhych" 3W sinus? Jestli jo, tak bych chtel vedet jestli myslite vazne, ze je to "tak na sluchatka".

Ohodnoceno: 0x

Od: anonym0
Datum: 23.06.16 13:51

Dulezite je, kolik ma repro Ohmu 4 nebo 8 nebo neco vic? Pak z toho vykouzlite tak 0.25W nebo 0.125W.

Ohodnoceno: 0x

Od: rv
Datum: 23.06.16 16:04

třeba pomocí

www.aliexpress.com/item/1pcs-DC-DC-Buck-Converter-Step-Down-Module-LM2596-Power-Supply-Output-1-23V-30V-hot/32613838578.html

Ohodnoceno: 1x

Datum: 23.06.16 18:31
avatar

používám tyhle moduly http://zkraceno.cz/kukgjk

na předřadné odpory zapmeňťe, LM 317 budete muset náročně uchladit. Uvedený modul - vysoká účinost, není třeba chladit

Ohodnoceno: 1x

Od: jenda2
Datum: 23.06.16 18:37

Důležitá je citlivost reproduktoru. Při 115 dB citlivosti při 1 watu příkonu ohluchnete.

Ohodnoceno: 0x
