Identifikace elektrosoučástky - viz.foto

Od: Datum: 22.06.16 15:23 odpovědí: 13 změna: 22.06.16 18:01

Zdravím odborníky na elektroniku a prosím o pojmenování této součástky.Je to z nabíječky aku baterií. Děkuji !


doplněno 22.06.16 15:31:

Omlouvám se. ale byla použita špatná fotografie. Správná fotka je tato.


doplněno 22.06.16 17:40:

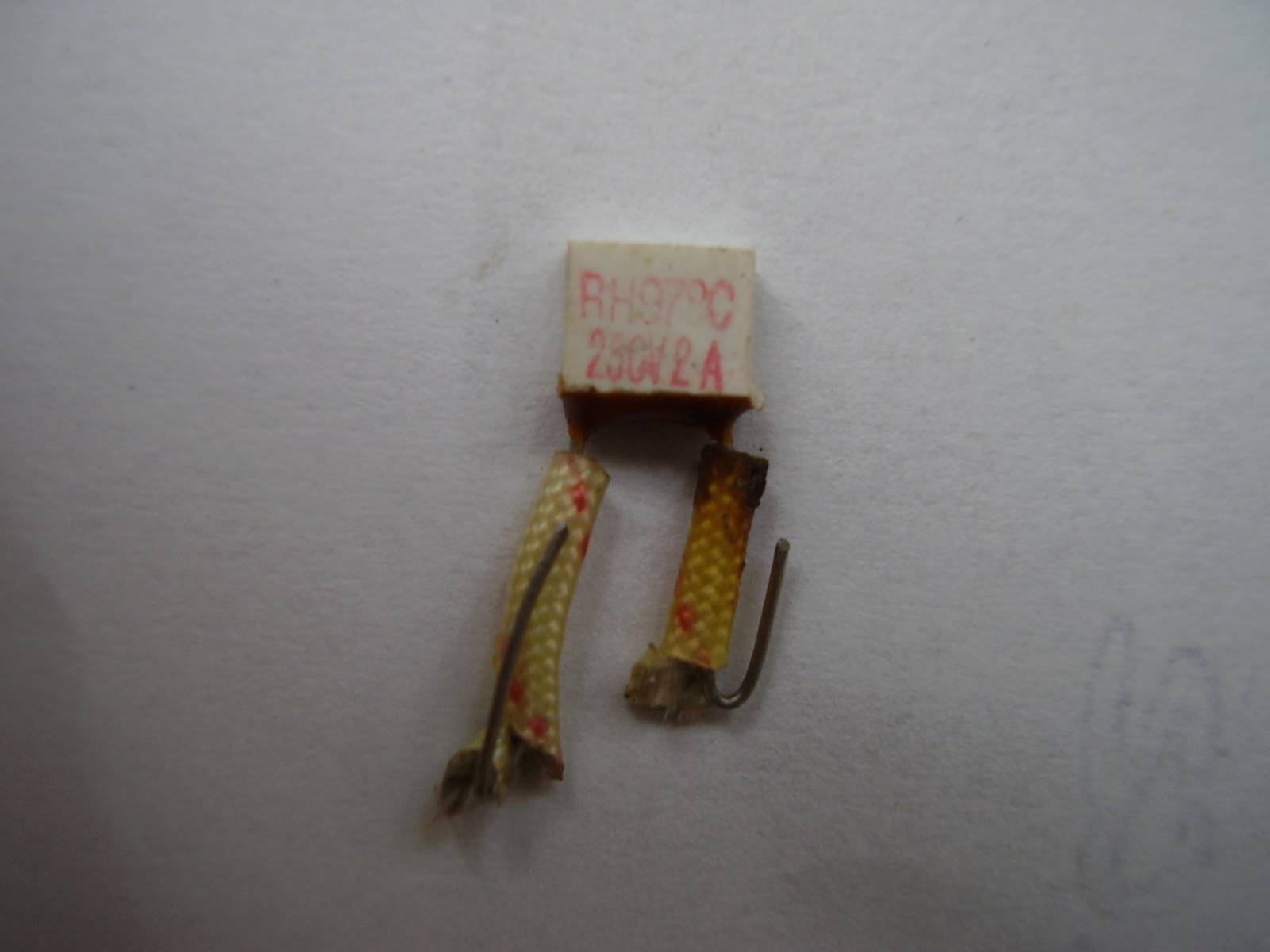

Správná fotka je ta s tepelnou pojistkou. Ctěl jsem se ujistit, že je to tepelná pojistka RH 97°C 250V 2A. Díky !



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: 111®
Datum: 22.06.16 15:26

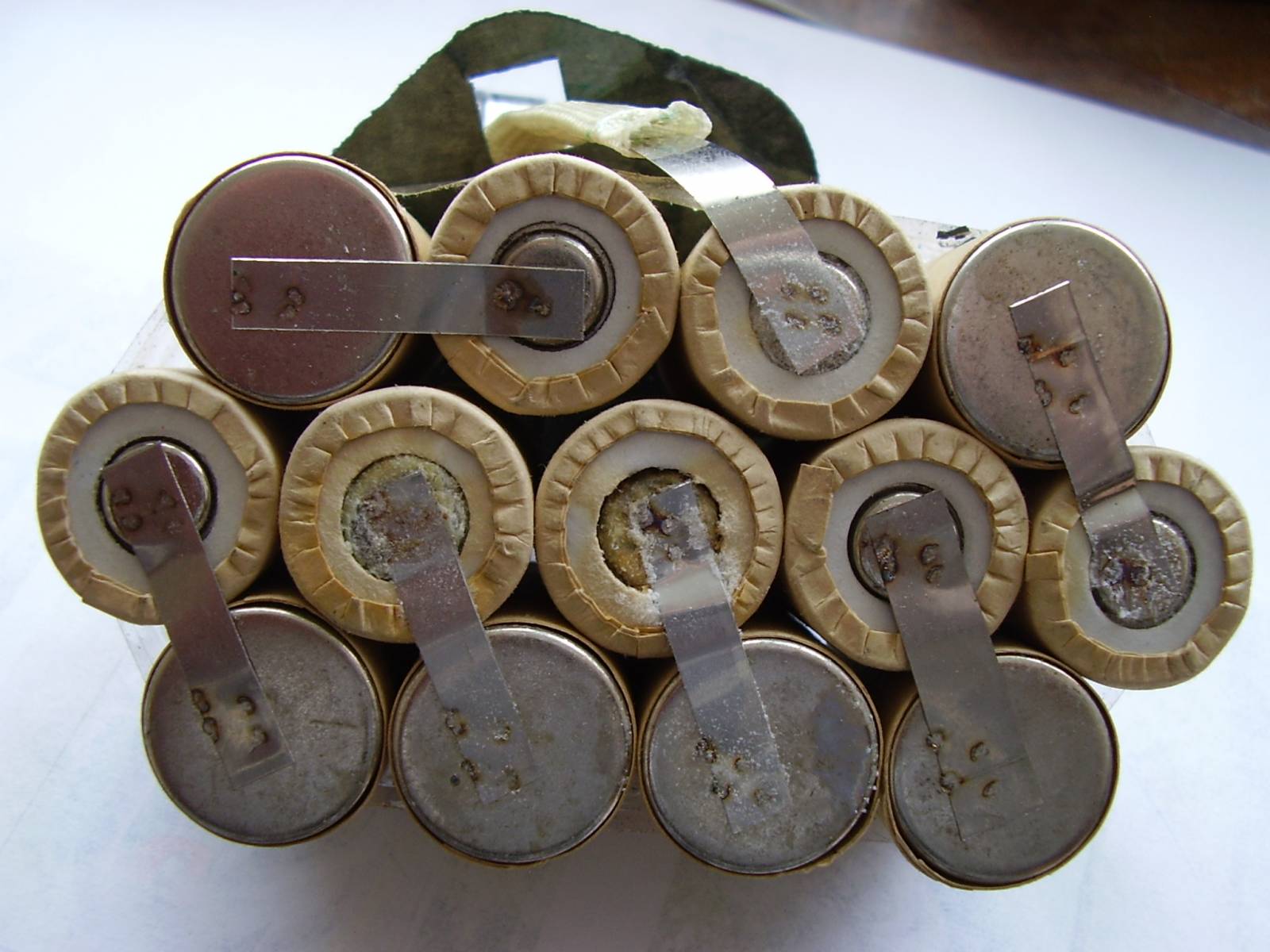

z nabíječky to určitě není, ale jsou to akumulátory z nějakého aku nářadá, buď Ni-Cd , nebo Ni-Mh, napětí cca 15,6V, takk zvaný acupak, z nabíječky by bylo trafo a usměrňovač...

Ohodnoceno: 4x

Datum: 22.06.16 15:27
avatar

já bych řek že někdo rozpitval akumulátor a to to sou pospojované jednotlivé články akumulátoru

Ohodnoceno: 2x

Datum: 22.06.16 15:37
avatar

Na té spodní fotce je nejpravděpodobněji tepelná pojistka, chránící zařízení před přehřátím (97 stupňů).


doplněno 22.06.16 17:35:

Uniká Vám jeden detail. Tazatel píše, že je to z nabíječky, nikoliv z akupaku. Ta horní fotka je tady omylem, ta tu měla nebejt.

Ohodnoceno: 2x

Od: 111®
Datum: 22.06.16 16:00

no jako tepelná pojistka se používá u těchto acupaků obyčejný bimetal kontakt co se po schladnutí vrátí zpět.Protože je na 90°určitě nesouvisí a baterkou, tam se používají max do 40°. jeidně že by to bylo Farnh.


doplněno 22.06.16 16:09:

jo bude to Fanheid 97°F =36°C


doplněno 22.06.16 16:10:

pak to ovšem souvisí s akupakem..

Ohodnoceno: 0x

Od: jofa®
Datum: 22.06.16 17:03

Ale máte na součástce 97°C, nikoliv F.

Ohodnoceno: 0x

Od: 111®
Datum: 22.06.16 17:07

no tak jsem blbě koukal...pak to nedává smysl, alespoň pro mne

Ohodnoceno: 0x

Od: jofa®
Datum: 22.06.16 17:19

A proč ne. Větším odběrem proudu se ohřeje a vypne.

Ohodnoceno: 0x

Od: 111®
Datum: 22.06.16 17:21

se ten bimetal neohřívá prodem ale od článků, tedy pokud je to bimetal, ještě by to mohl být termistor..ale to jsem už dávno napsal...
ta teplota mi nepasuje..

Ohodnoceno: 0x

Od: jofa®
Datum: 22.06.16 17:37

Já bych řekl, že ta teplota není nijak přehnaná. Když se rychle nabíjí baterie, tak ta teplota baterií může pěkně stoupnout. Jednou jsem se málem "spálil" jak byly rozpálené.

Ohodnoceno: 0x

Od: bmbx®
Datum: 22.06.16 17:39

To není ani bimetal, ani termistor. Je to nevratná tavná pojistka 2A, která se přeruší buď proudem víc jak 2A nebo i teplem a protože je nevratná tak reaguje na vyší teplotu než by byla teplota kritická pro aku.


doplněno 22.06.16 17:54:

111:

ta pojistka není v akupacku ani u akupacku, ta je prostě ve zdroji nabíječky. Používá se běžně ve zdrojích.

Ohodnoceno: 0x

Od: 111®
Datum: 22.06.16 17:50

no tak s tímhle typem jištění u paků nemám zkušenost...

Ohodnoceno: 0x

Od: 111®
Datum: 22.06.16 18:01

jo ták tak to mne zmátla ta první fotka co je vlastně špatně...jištění rozumím...

Ohodnoceno: 0x

Od: ja1
Datum: 22.06.16 18:01

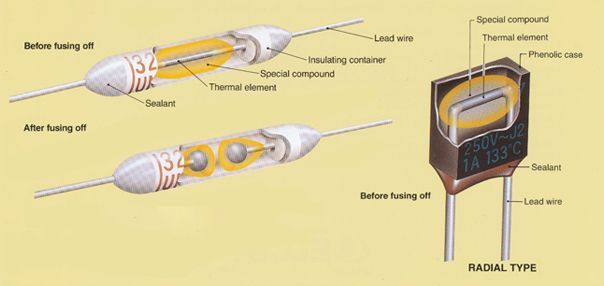

Je to nevratná tepelná pojistka. Montuje se třeba do přívodu na primáru transformátorku. Při zahřátí nad vyznačenou teplotu se TRVALE rozpojí.

Ohodnoceno: 1x
