Transformátory-hodinový uhel

Od: Datum: 22.06.16 14:52 odpovědí: 4 změna: 23.06.16 16:27
Prosím o vysvětlení co je hodinový uhel u transformátoru pokud možno svými slovy... Dekuji
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: 111®
Datum: 22.06.16 15:14

no hodinový úhel se vztahuje k zapojení transformátoru.

Jak známo, fáze mezi primárem a sekundárem může být otočena o 180°, ale také nemusí, což je dáno začátky a konci vinutí. Jsou-li orientovány tak že na primáru je z-k a na sekundáru také z-k, pak se fáze otočí na sekundáru o 180°. Pokud ale skundár bude k-z , pak bude U na sekundáru ve fázi s U na primáru.
Tohle se pak porovnává pro různá zapojení u 3f traf. napříklda hvězda/hvězda. nebo hvězda/trojúhelník, přípúadne hvězda/lomená hvězda, trojúhelník/hvězda atd.
Tohle se pak nazývá hodinové úhly.

Ohodnoceno: 3x

Od: steve
Datum: 22.06.16 15:56

Mnohokrát děkuji za reakci!

Datum: 23.06.16 12:45
avatar

Pro jednotné zapojování svorek transformátoru byl zaveden pojem skupina spojení

(hodinový úhel). Znak skupiny spojení je uveden na štítku výkonových transformátorů. Skupina spojení (hodinový úhel) vyjadřuje fázový posun mezi fázory vstupního a výstupního napětí stejné fáze, vyjádřený v hodinách, přičemž jedna hodina je 30°. Z obr. 1 plyne, že každé zapojení (Y,D,z) může vytvořit 12 různých skupin s fázovým posunem 0 až 330° (po 30°). Fázor vyššího napětí představuje velkou hodinovou ručičku a jeho poloha je vždy na 0 (12). Fázor nižšího napětí (malá ručička) zaujímá polohy od 0 do 11. Pro skupinu spojení Yd1 je vinutí vyššího napětí spojeno do hvězdy a vinutí nižšího napětí do trojúhelníka s fázovým posunem jedna hodina, tzn. 30°.

Je to definice,je to určeno spíše pro konstruktéry,ne laikům

JABRAKA

Ohodnoceno: 0x

Od: ja1
Datum: 23.06.16 16:27

Hodinový úhel udává fázový posun mezi vektorem vstupního (primárního) a výstupního (sekundárního) napětí, v hodinách stejně jako na ciferníku hodin.

Pak úhel jedné hodiny značí posun napětí 30 stupňů.

1h = 30st, 2h = 60 st., atd.


doplněno 23.06.16 16:39:

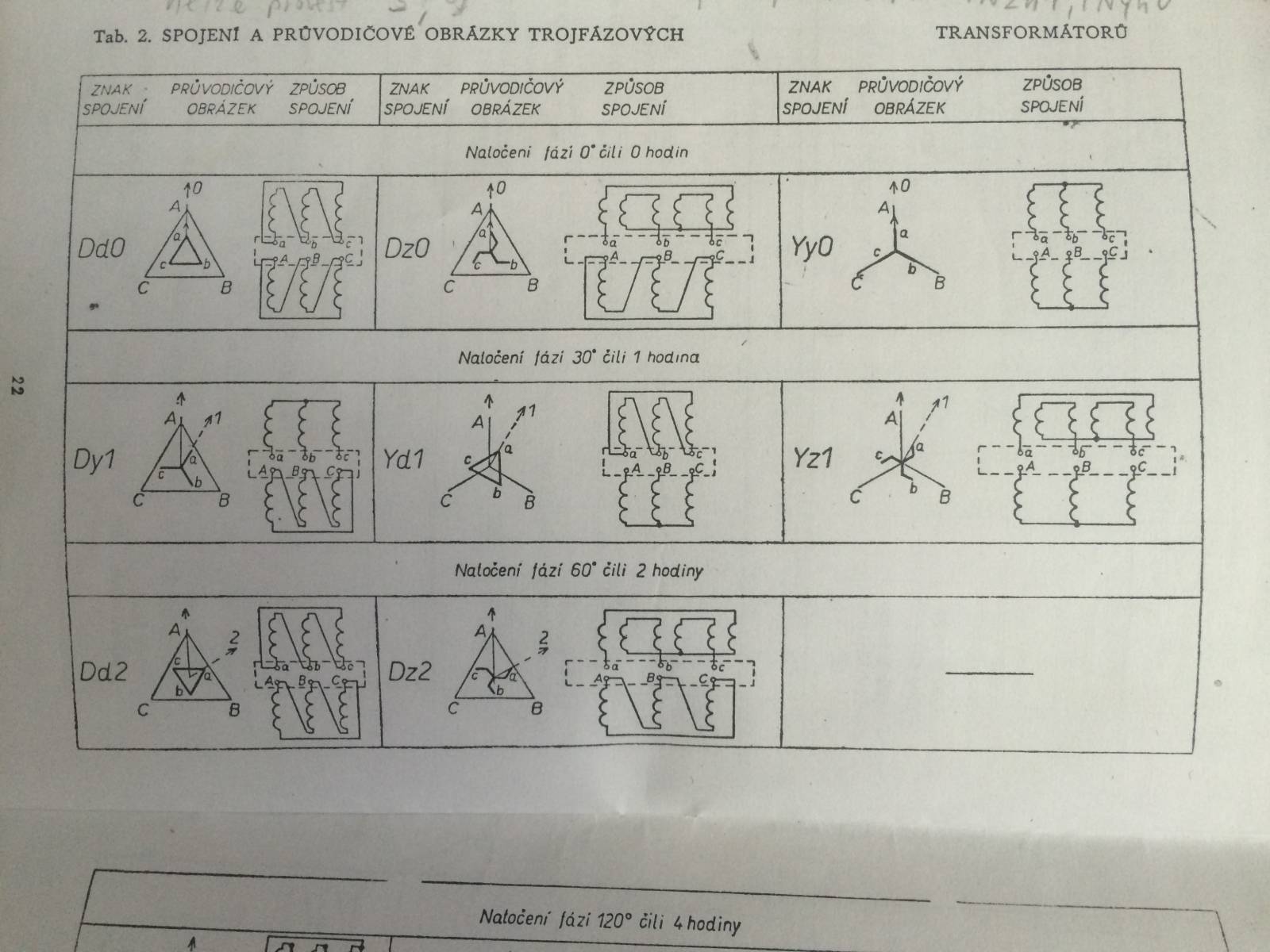

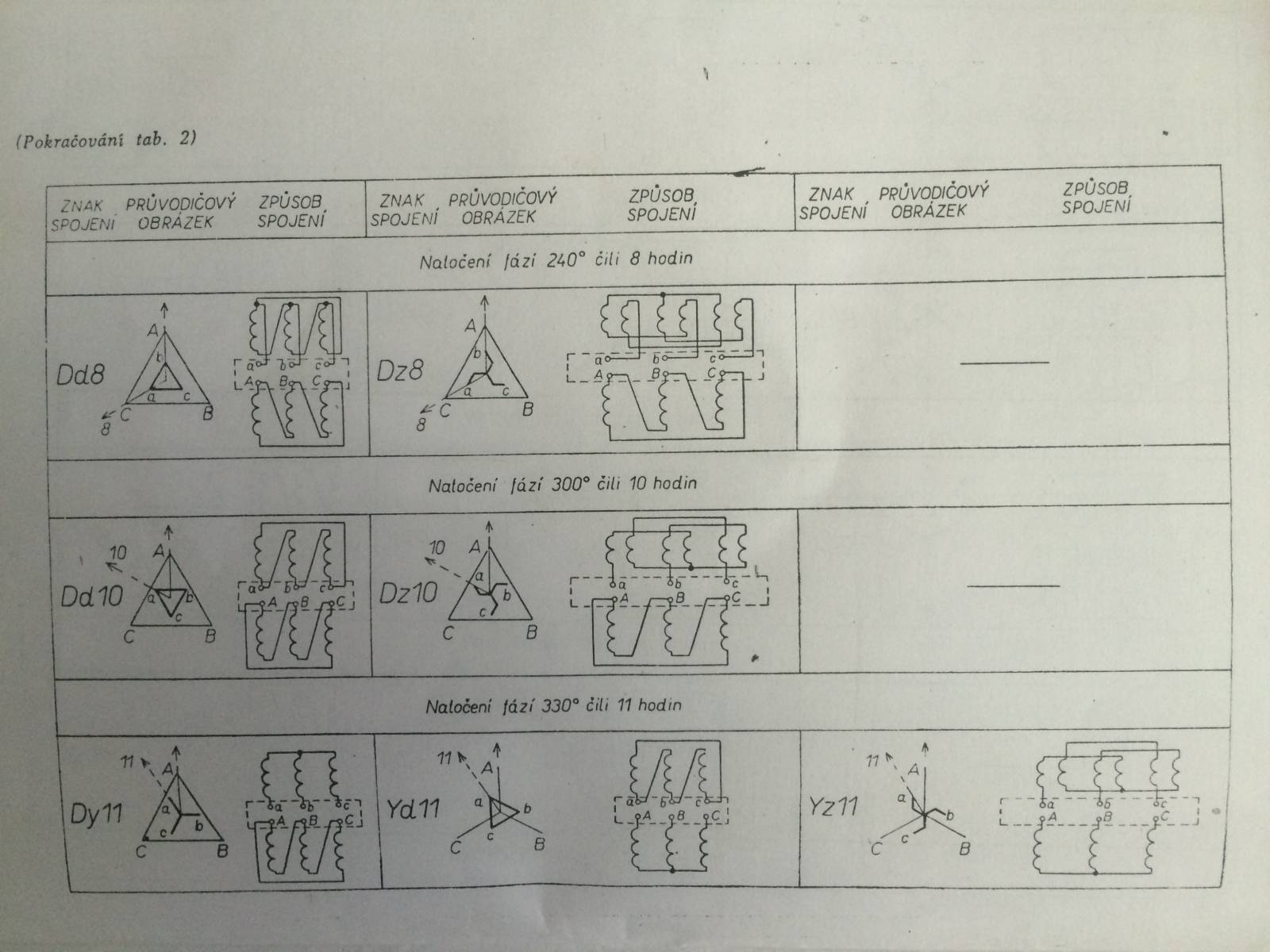

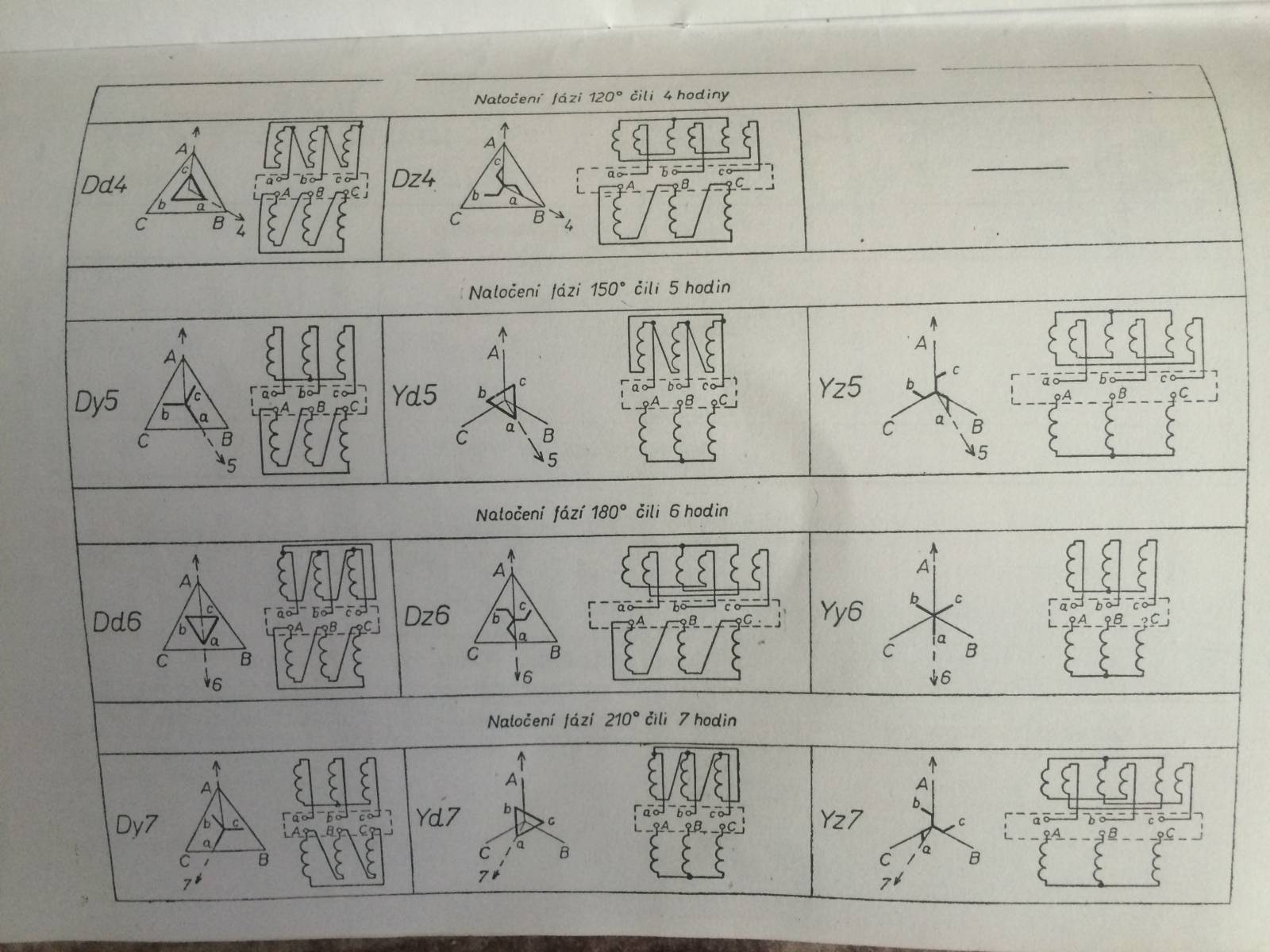

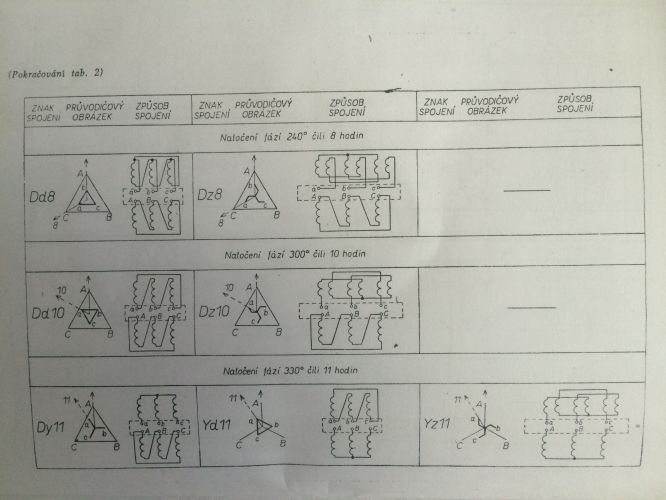

Scany jsou z ČSN 34 3270

Ohodnoceno: 1x
