El. napětí adaptéru je jiné než udávané

Od: Datum: 06.06.16 20:50 odpovědí: 21 změna: 07.07.16 06:54

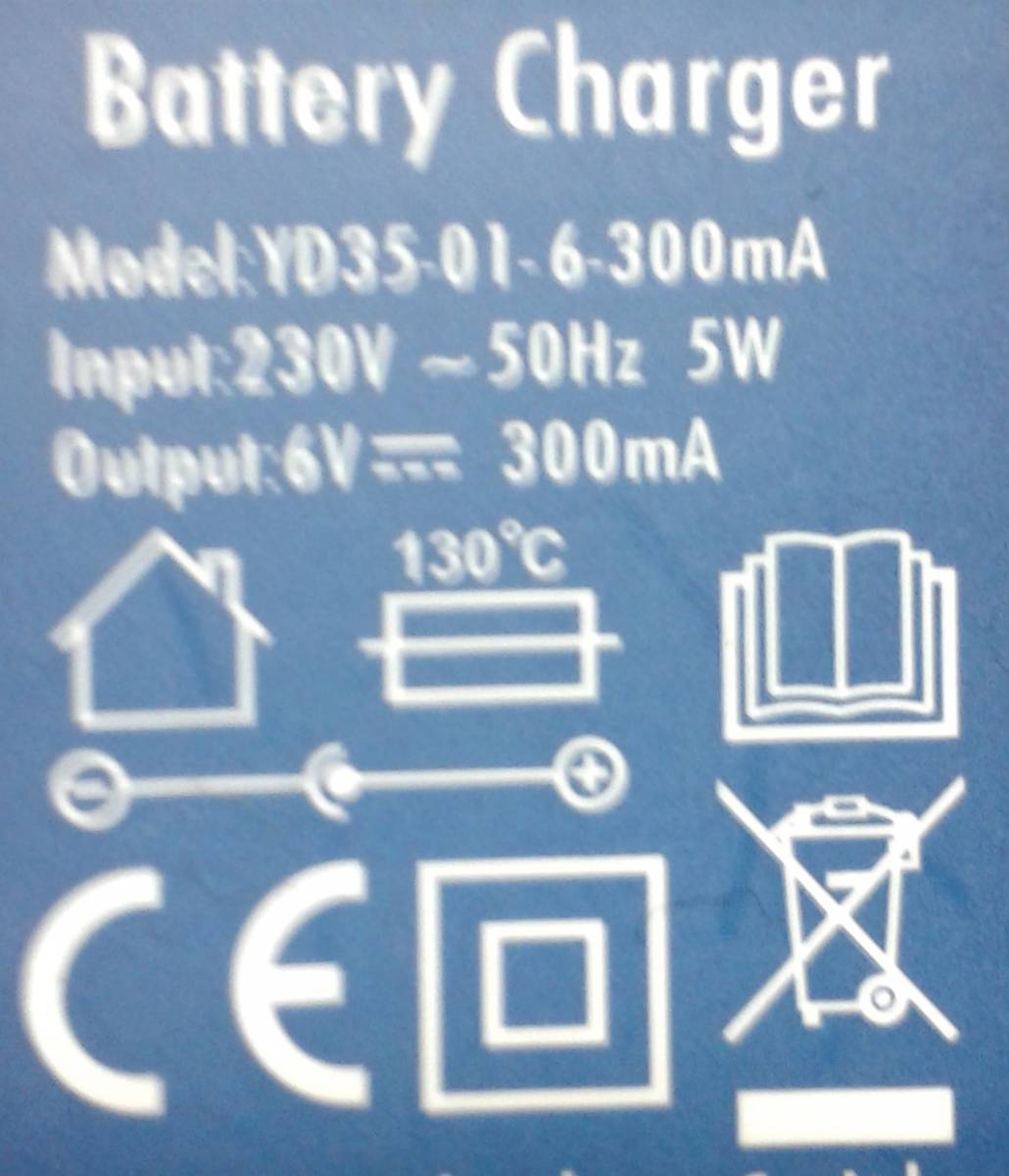

Zkusil jsem proměřit elektrické natětí na jacku adaptéru, a místo udávaných 6V jsem naměřil 12,4V, nemůže to způsobit problém při zapojení do přístroje ke kterému jsem tento adaptér dostal? Jelikož i v manuálu je napsáno, že by napětí mělo dosahovat 6V.

doplněno 09.06.16 20:23:

Tak odzkoušeno, a opravdu při zapojení na urečné zatížení, napětí klesne na 6,3 V a pomalu se zvedá až na 6,16 V, o víkendu, jak bude více času, to nechám zapojené delší čas, a budu to hlídat, zdali se nezvedne ještě výšše, a případně o kolik.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 06.06.16 21:03
avatar

Měříte napětí bez zatížení, které skutečně může být o tolik vyšší, jedná-li se o klasický transformátor.

Ohodnoceno: 0x

Datum: 06.06.16 21:12

Ano měřím napětí bez zatížení, a mělo by se jednat o klasický usměrňovací transformátor, je to obyčejný malý adaptér k nabíjení. Ale když změřím bez zatížení třeba nabíječku do mobilu, nebo na svojí svítilnu, tak většinou naměřím udávané napětí + cca 5-10%, ale nikoliv + 110%, proto mi příjde že to je extrémně moc, a zdali je to běžné, či se může jednat o vadný kus.

Datum: 06.06.16 22:28
avatar

Nabíječka k telefonu je spínaný zdroj, ten má regulaci, která určuje výstupní napětí. Transformátor může mít napětí dané jen poměrem počtu závitů drátu na primáru a sekundáru, po usměrnění a vyhlazení kondenzátorem skutečně může být napětí o tolik vyšší. Navíc existují speciální transformátory které mají nižší sycení jádra, nebo mají speciální kontrukci - rozptylová trafa atp. která mají výstup hodně měkký. Kolikrát se uvádí, že jsou odolné proti zkratu, protože při 0V na svorkách teče proud, který je nepoškodí. Na prázdno ale můžou mít i několikanásobek jmenovitého.

Ohodnoceno: 3x

Datum: 06.06.16 21:04
avatar

Napětí na výstupu adaptéru musíte měřit při jeho zatížení. Když měříte "na prázdno" naměříte nesmysly.

Pokud je to originál adaptér k onomu spotřebiči, není se čeho obávat.

doplněno 06.06.16 21:31:

Jó, když se ještě měřilo klasickým ručkovým "AVOmetem" (nejlépe jeničkou), tyhle problémy nebyly *smich*

doplněno 07.06.16 07:21:

svyjabob - To jo, ale s jeho vnitřním odporem nebylo nutné při měření obvod čímkoliv dalším zatěžovat :-D. Mně ale vždycky dost vadilo přpočítávání té nesmyslné šedesátkové stupnice. Netušíte, proč tam byla?

Ohodnoceno: 0x

Datum: 06.06.16 21:17

Je to originál adatér, ale i tak mi příjde že rozdíl více jak 110% v udávaném a reálném napětí je extrémně vysoký, například u nabíječky/adaptéru k nabíjení mé nabíjecí svítilny je udáváno 4,2V a vždy naměřím 4,35V což je rozdíl o ani pár procent.

doplněno 06.06.16 21:37:

Avomet mám, sice nepoužívám, ale mám i s originální krabicí a stále funkční, ale co si pamatuji to zapojování, a nastavování, to teď s multimetrem změřím 10 hodnot, kdežto s avometem bych teprve začínal měřit hodnotu první :-D

Datum: 06.06.16 21:23
avatar

Je trafo a trafo, zatižte tento adaptér alespoň nějakou zátěží, a napětí by mělo klesnout, poté je teprve vhodné vynášet nějaké rozsudky zda je adaptér špatný nebo ne

Ohodnoceno: 0x

Od: bmbx®
Datum: 06.06.16 22:33

svyjabob:

jsou adaptéry s obyčejným transformátorem, usměrňovačem a filtrací kondenzátorem, u nich napětí na prázdno je vždy vyšší, někdy o dost. Mohou obsahovat stabilizaci, ale to není častý případ, pak to sedí většinou s rozdílem pár desetin voltu.

Dnes už jsou většinou adaptéry řešeny jako tkzv. spínaný zdroj - jsou menší a lehčí, a stabilizace je u nich pravidlo, takže rozdíl napětí je také v rozmezí pár desetin voltu - nabíječky k mobilům, tabletům, nebo k vaší svítilně...

magdon:

sice avomet měl menší vstupní odpor než dnes kdejaký multimetr, ale měření avometem by přineslo stejný problém ;)

Ohodnoceno: 2x

Datum: 06.06.16 22:36

Tak to jsem nevěděl, a je to poprvé u všech adaptérů/transformátorů co jsem naměřil hodnoty o 110% vyšší než právě ta udávaná. Jinak zítra to zkusím přeměřit při zátěži a uvidím. Jinak je asi fakt, jak někdo níže psal, že ta udávaná jsou při zátěži, tak změřím a uvidím.

Datum: 06.06.16 21:06

Jestli je ten adaptér přímo k tomu přístroji tak by to mělo být O.K. Ono to napětí při zatížení trochu spadne a o zbytek by se měla postarat elekronika uvnitř přístroje

Ohodnoceno: 0x

Od: cicko
Datum: 06.06.16 21:38

Nejprve si musíte ujasnit co je "udávané" a co podle Vás reálné!

To, že reálně naměříte 12,4 V je běžné, ale ono "udávané" je právě udávané při odběru 300mA.

Takže teprve po reálném měření napětí při stanovené zátěži můžete hovořit o nějakém rozdílu proti uvedeným parametrům, pokud vůbec nějaké budou.

Ohodnoceno: 0x

Datum: 06.06.16 22:39

Udávané jsem měl namysli, co je v tech. dokumentaci a přímo na "transformátoru", a reálné při bezzátěžovém měření, ale zítra zkusím přeměřit při udávané zátěži a uvidím.

Od: mkat®
Datum: 08.06.16 17:18
avatar

Problem bude aj v tom že filtračný kondenzátor sa bez záťaži nabije na plnú hodnotu napätia kondenzátora.V starších adaptéroch 3-4.5-6-9-12 V,bol filtračný kondenzátor na 16V.A tak pri zapnutí na prázdo aj na rozsahu 3V stúplo napätie až na 16 V.

Ohodnoceno: 0x

Datum: 08.06.16 18:56
avatar

mkat - To chcete říct, že kdyby tam byl kondenzátor na 400 V, nabije se bez zátěže z onoho 6V zdroje až na plnou hodnotu napětí kondenzátoru, tedy na 400 V? *sok* No to jsou mi věci!

Ohodnoceno: 0x

Od: bmbx®
Datum: 08.06.16 20:09

magdon:

to by šlo nějak využít, takové malé elektrické perpetuum mobile i když ono to vlastně funguje jen bez zátěže, tak je to vlastně k ničemu *haha*

Ohodnoceno: 0x

Od: mkat®
Datum: 09.06.16 17:01
avatar

No nie je to celkom tak.Samozrejme ná na to vpliv aj transformátor.To že bez záťaže dava väčšíe napätie .Pri správnom začažení napätie klesne na správnu hodnotu.A pri kondíku je to podobné.Čiže ten zdroj treba zmerať pri správnom zaťažení.

Ohodnoceno: 0x

Od: bmbx®
Datum: 09.06.16 18:06

mkat:

kondík se nabije maximálně jen na napětí, které mu dodáš a protože je to bez zátěže, dokáže se nabít na špičkové napětí transformátoru, ne na efektivní.

Ohodnoceno: 0x

Datum: 09.06.16 20:42

Tak snad spíš klesá , né?

Ohodnoceno: 0x




Datum: 09.06.16 23:01

Nene, opravdu cca za 20 minut se postupně zvedla na těch 6,16V a vypadalo to že tam již zůstala, ale nevím to jistě, proto to poté zkusím o víkendu na delší dobu.

Od: bmbx®
Datum: 10.06.16 05:44

Neřekl bych, že změna napětí od 6,3 do 6,16 je zvyšování *smich*

Ale pokud je to určeno k nabíjení, tak logicky s nabíjením klesá proud a tím zátěž adaptéru a logicky musí stoupnou napětí toho adaptéru.

Ohodnoceno: 0x

Od: golkos
Datum: 06.07.16 22:56
Musim se smát některým odpovědím i kdyz se objevili i ty správné. Je to jen nestabilizovaný zdroj stejnosměrného napetí. Uvnitř je transformátor, usměrnovací můstek a filtrační kondenzátor. Buď se počítá se stálou záteží při kterém toto napětí naprázdno klesne na jmenovitou hodnotu nebo je v samotném spotřebiči stabilizátor napětí, který si napětí upraví na potřebnou hodnotu. Mám tu např. 12V 1A adaptery kdy jeden naprázdno dává asi 17V a druhý 21V samozřejmě že po zatížení tam je na obou cca 12V. Prostě je asi levnější udělat nekvalitní adapter nestabilizovaný a bez ochrany proti zkratu a stabilizovat až ve spotřebiči. Bohužel pokud spotřebič doslouží to pak omezuje možnost použít tento adapter pro jiné zařízení, které vnitřní stabilizaci nemá. Před lety jsem tak omylem zničil CB radiostanici "ručku" na 8AA když jsem připojil jiný adapter než obvykle. Dokud nabíjela napětí bylo ok ale jak byli články nabité a klesl odběr vzrostlo napětí na cca 1,8V na článek a přebíjením se tak rozpálili, že se roztavili plasty, slezl obal baterií a zničila elektronika než se deformací plast držící kontakty baterií rozpojil obvod jinak by možná i způsobila požár.
Ohodnoceno: 0x

Od: bmbx®
Datum: 07.07.16 06:54
golkos:teď se směju zase já:...dokud nabíjela napětí bylo ok ale jak byli články nabité a klesl odběr vzrostlo napětí na cca 1,8V na článek a přebíjením se tak rozpálili...
Ohodnoceno: 0x
