Jak je to s elektromotory na 380/220V?

Od: Datum: 01.06.16 17:14 odpovědí: 7 změna: 02.06.16 08:31
avatar

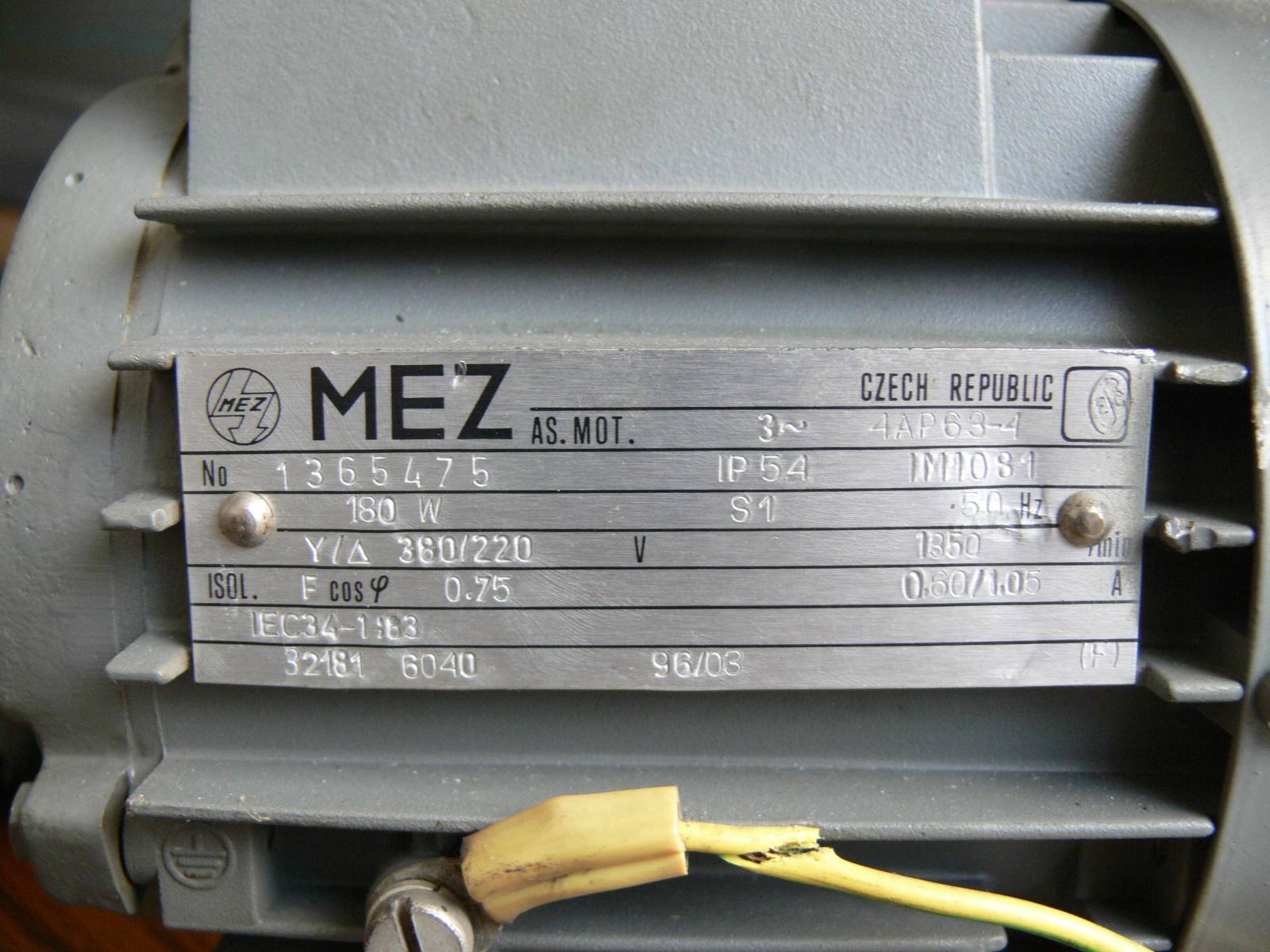

Uvědomil jsem si, že žiji v nějakých představách a vůbec nevím, zda jsou správné. Vycházel jsem z toho, že když je na štítku napsáno (viz obrázek Štítek) 380/220V (zapojení hvězda/trojúhelník), tak že motor může být zapojený jak na 380V, tak i na 220V. Což je asi pravda. Ale zmatek mi v tom udělalo uvědomění si, že (možná) tyto motory vyžadují třífázovou síť :o Jak to vlastně je? Mám malý elmotor z MEZu (z něj je ten štítek) a chtěl bych ho použít na domácí síti 220V (jedna fáze) - lze to? A pokud ano, jak to udělat, když z něj kromě "země" pak už jen lezou tři černé dráty? V krabičce elektromotoru to zapojím do trojúhelníku, ale co s těmi třemi "dráty"?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: vernon
Datum: 01.06.16 17:21
Klemy zapojit do trojuhelníku. Vývody:
1. fáze
2. nulák
3. vhodný kondenzátor vhodné kapacity, druhým vývodem spojený s fází nebo nulákem
Motor samozřejmě uzemnit ochranným vodičem PE
doplněno 01.06.16 17:31: Kapacita kondenzátoru je pro motor na obrázku podle tabulek 6 - 7uF. Napětí musí vydržet aspoň 400V.
Ohodnoceno: 1x

Datum: 01.06.16 17:53

Jen bych ještě dodal, že výkon motoru bude nižší než při použití třífázové sítě.

Ohodnoceno: 0x

Datum: 01.06.16 19:52
avatar

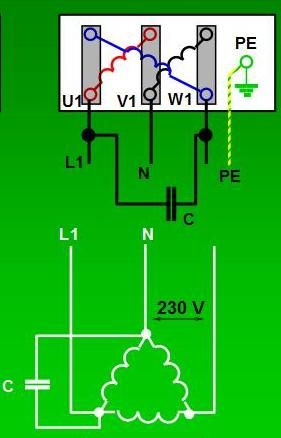

Pánové děkuji - jestli jsem to správně pochopil, tak nějak takto:

Datum: 01.06.16 20:06

Horní část obrázku - svorkovnice je správně, na té dolní musí být ten kondenzátor zapojen na ten třetí bod trojúhelníka, místo na ten horní vývod tak na ten spodní vývod vpravo.

Ohodnoceno: 2x

Od: ctenar
Datum: 02.06.16 04:47

... pro motor na obrázku podle tabulek 6 - 7uF.
Jakých tabulek?

Ohodnoceno: 0x

Datum: 02.06.16 07:25
avatar

Něco o motorech je tady, už párkrát řešeno http://www.poradte.cz/elektro…41-zapojeni-motoru-lenze.html

Ohodnoceno: 0x

Datum: 02.06.16 08:31
avatar

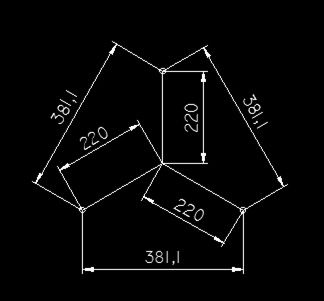

Já bych vám hlavně poradil naučit se něco o fázích. Jestli chcete zapojovat motory, pak by bylo záhodno porozumět, jak se vlastně může stát, že z 3x220 V je 3x380.

Ohodnoceno: 0x
