Měření transformátorů

Od: Datum: 23.05.16 11:23 odpovědí: 1 změna: 23.05.16 12:32

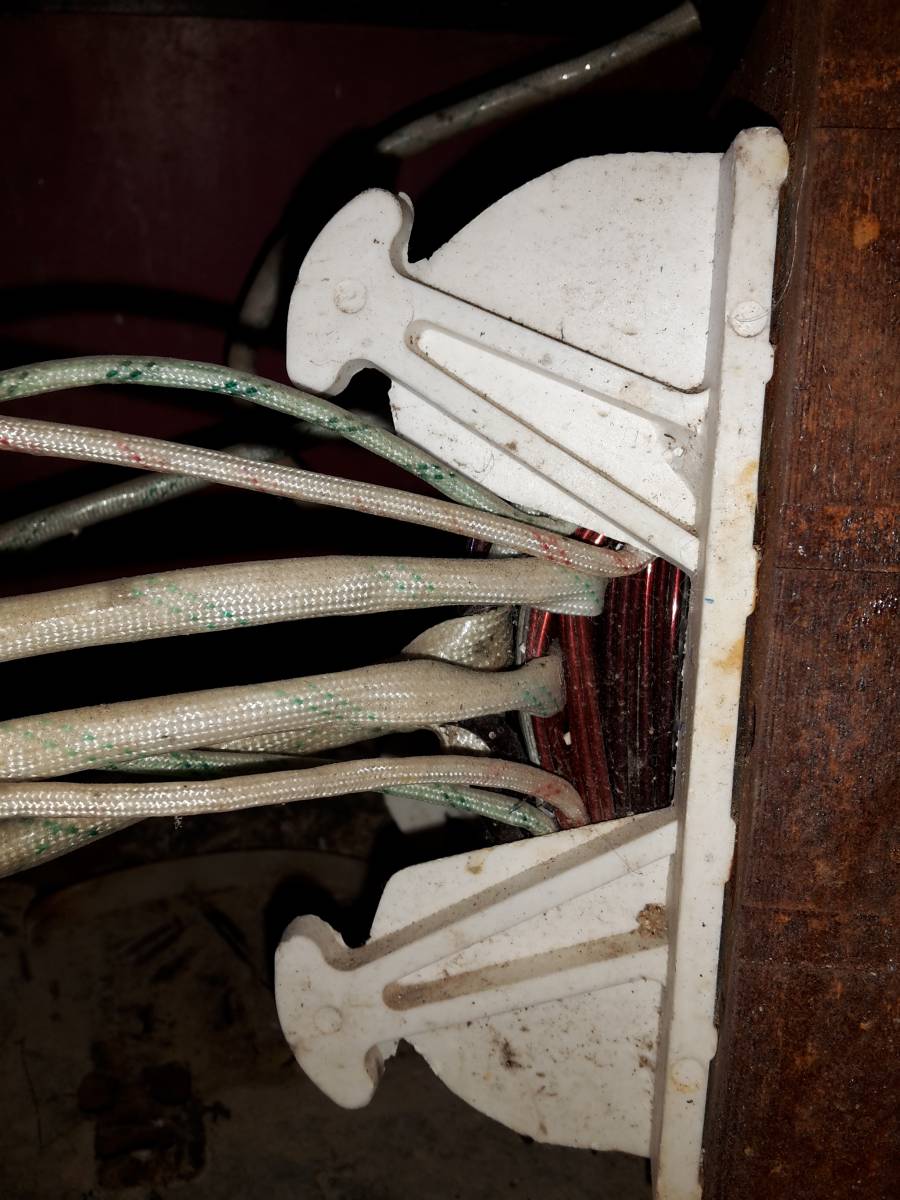

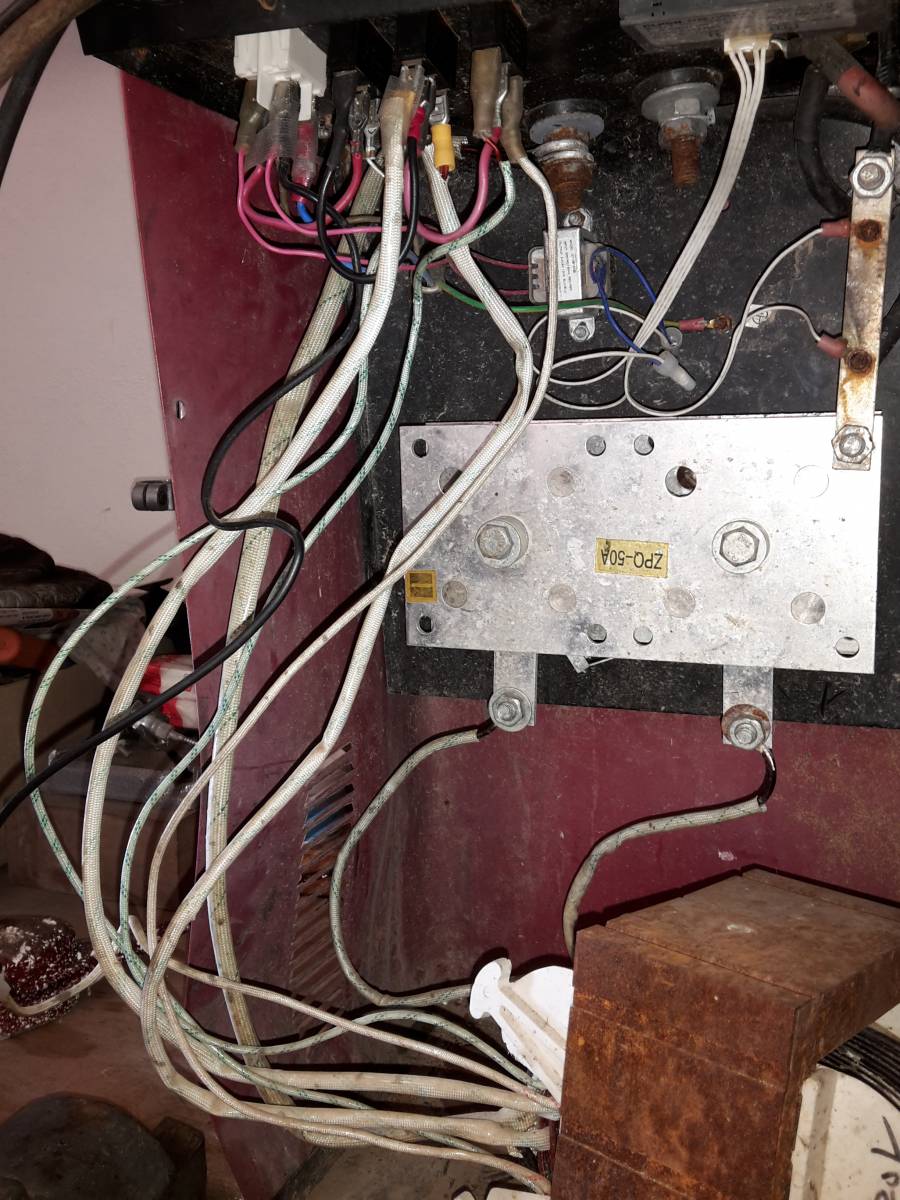

Měl bych prosím dotaz, jak měřit transformátor a jeho jednotlivé vývody pokud je odpojený a nebo špatně zapojený, jedná se o nabíječku/startovací vozík více viz foto. V zásadě, jak rozpoznat, který drát je který a jestli lze změřit multimetrem případně, co je potřeba. Díky



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 23.05.16 12:32
avatar

Pokud chci zjistit napětí na jednotlivých vinutích trafa, postupoval bych tak, že si označím stávající zapojení, pak všechny vývody trafa odpojím. Následně najdu vinutí s největším odporem (primární vinutí - bude to i tenčí drát), připojím na napájecí napětí (pro jistotu přes pojistku) a změřím jednotlivá napětí na vývodech sekundáru...případně před připojením na napětí si ještě odporově zjistím, jak jsou vinutí zapojena ...(třeba vyvedený střed vinutí)...a pak už postupuji standardně, pokud mám plánek...nebo to zapojení znám...

Ohodnoceno: 1x
