Zapojení toroidního transformátoru

Od: Datum: 19.05.16 18:55 odpovědí: 5 změna: 20.05.16 11:57

Dobrý den,

potřeboval bych poradit jak zapojit toroidní transformátor

-Primární vinutí- 230V ---kam dát fázi, nulu a zem

-Sekundární vinutí 2x24V



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 19.05.16 19:01
avatar

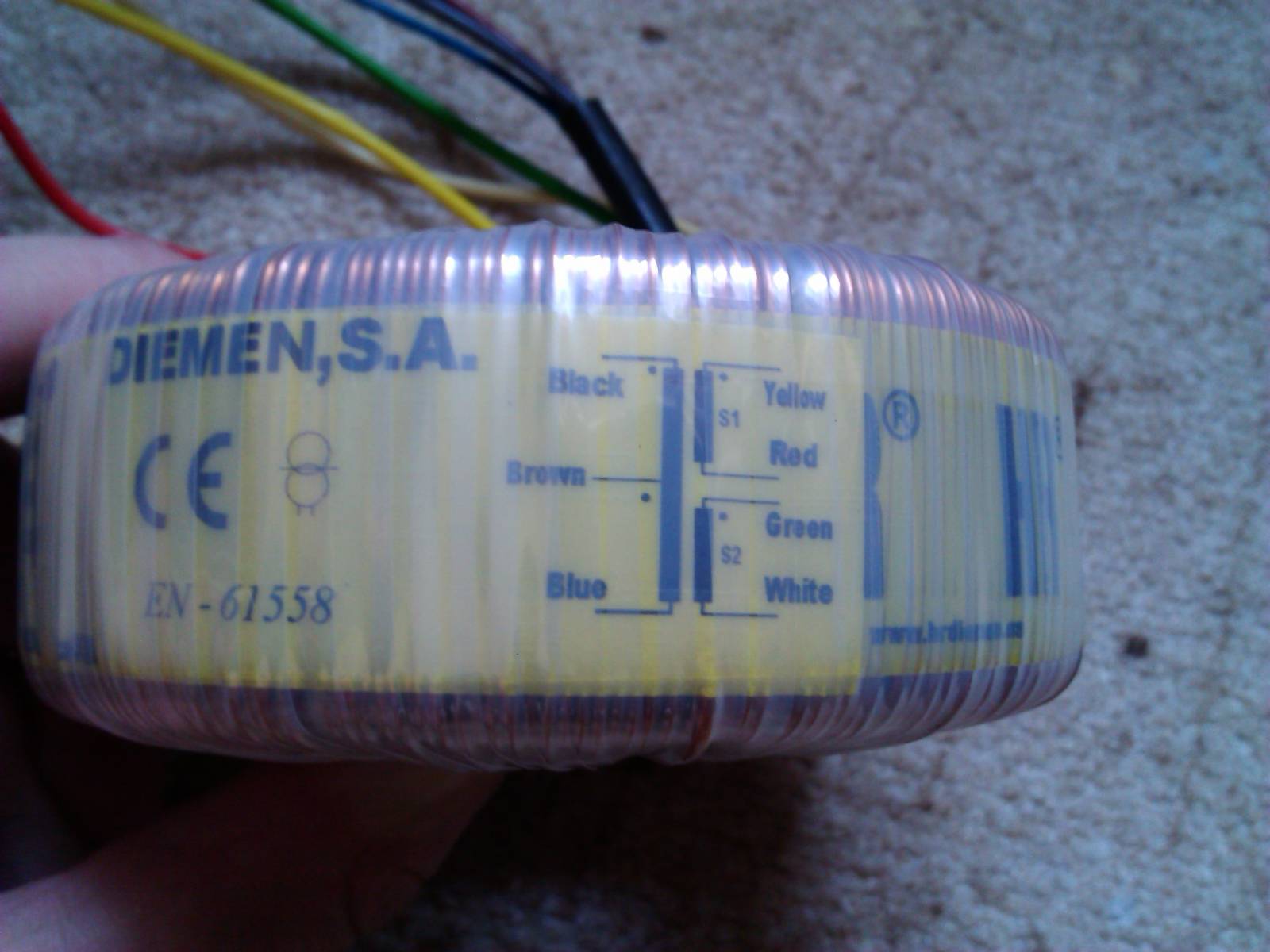

Black - fáze, blue - nulák, a yellow-red, green-white, je výstup. Zemák nepotřebuješ transformovat, tak ten se nezapojuje

Ohodnoceno: 1x

Od: jan256
Datum: 19.05.16 20:24

A proč to neni brown-fáze a blue-nulák?

Datum: 20.05.16 11:52
avatar

A proč to neni brown-fáze a blue-nulák?

Odbočka bývá pro zapojení na nižší napájecí napětí, tady v tomto případě 110V (120V), pak by to bylo brown - fáze a blue - nulový vodič; ani na stránkách výrobce to však není popsáno podrobněji, pouze na vyžádání pošlou technické informace http://zkraceno.cz/frs82 Není na tom toroidním transformátoru ještě nějaký popis? Kolik VA?


doplněno 20.05.16 12:02:

Případně to někdy bývá odbočka na 220V, celé primární vinutí 230V; Je to tento? http://zkraceno.cz/6r4 Ale i tady tvrdí, že je jen na 230V...a nic více...není tam ještě něco napsáno, nakresleno,, co by napovědělo více...


doplněno 20.05.16 12:07:

A na tom druhém odkazu máte i montážní materiál k upevnění trafa - podložku a šroub, pro trafa 300 - 1000VA ...podložka průměr 90mm a šroub M8 x 100mm s maticí a podložkou (druhou, pod matici)...

Ohodnoceno: 0x

Od: jan256
Datum: 20.05.16 11:57

Primár-220V,120V

Sekundár-2x24V, 160VA(2x80VA)

Datum: 19.05.16 20:43
avatar

protože transformátor má galvanicky oddělený primár od sekundáru,není třeba ochrana nulováním.Nanejvýše se ukostří kovová kostra,plechy,k zemnícímu přívodu 230V.

JABRAKA


doplněno 19.05.16 20:44:

Nakonec u tohoto toroidu lze upevňovací konstrukci provést plastovými prvky a tak ho není potřeba ukostřovat vůbec.

Ohodnoceno: 0x
