zdravim všechny kutily , potřebuji zapojit led diodu myslim že to pišu zpravně na 9 nebo 12 voltu a vubec nemam paru jak to udělat jen tušim že by tam měl byt asi nějaky odpor tak budu vděčny za každou radu předem diky
4x
Běžně používané svítivé diody mají maximální provozní proud většinou 20 mA při napětí 2 - 3,5V (podle barvy,technologie výroby). Jejich napájení většinou zapojíme tak, že je připojíme ke zdroji přes rezistor (odpor), který omezí proud na požadovanou hodnotu. Pro tento případ vychází R = 560 ohm (pro proud 20 mA - tedy maximální), v praxi pravděpodobně vyhoví R = 1000 ohm (proud 10 mA), popř. i jiná hodnota, platí, že se zvyšováním hodnoty odporu klesá proud i svítivost. Dioda svítí pouze, pokud je správně pólovaná, když ji obrátíme vývody nesvítí, a hrozí její zničení. Napájí se tedy ze zdroje stejnosměrného napětí (DC).
Uvedené číselné hodnoty proudů a odporů jsou přibližné(neodpovídají přesně výpočtu) - v praxi však dobře vyhoví.
doplněno 25.05.09 12:40:A jaké je tedy konkrétní použití ( myslel jsem že to je něco do auta podle těch 9 - 12 V )? Mohli bychom poradit lépe.
Ferda napsal vecice správný postup, ale měl by jste, pane tazateli, napsat kde, popřípadě kam to chcete zapojit. Třeba do zásuvky jako noční osvětlení to nejde...
tak panove měl sem to kdysi amatersky udělane ne vzasuvce ale ve vypinači a tam je pokud ja vim taky 220V pokud bylo vkoupeně zhasnuto tak ta dioda svitila a obraceně ale už nevim jak ty součastky byly propojeny z tou diodou že tam byl odpor to už ted vim ja se vtych věcech moc nevyznam dělal to jeden kluk a ten už neni k mani
Tak jestli "kdysi", tak to nebyla ledka, ale doutnavka s předřadným odporem a používá se to dodnes.
Milane.
Skutečně nezávisí na napětí,je třeba omezit jen proud na těch 15 - 20 mA.V zásuvce by se musela ještě předřadit usměrňovací dioda.
JB
Ohmův zákon nám říká, že při napětí 230V a proudu 0,02A je potřeba odpor 11500 Ohmů s výkonovou ztrátou 4,6W.
Nevim co tady resite za hovadiny, ale tazatel se ptal na zapojeni diody do 9-12V a pokud vim tak zasuvka ma 230V
a i kdyby to chtel zapojit do zasuvky tak vsechno jde kdyz se chce akorat predradny odpor musi byt vetsi a je lepsi kdyz sou dva nebo tri mensi za sebou zakye salama lajkum kutilove
0x
Přidávám odkazy na šikovné pomůcky pro výpočet předřadných odporů:
Program LEDCalc lze stáhnout zde:
Stránka obsahující přímo tabulku pro výpočet :
Zájemcům mohu zaslat balík zajímavých a praktických zapojení s LED (velikost cca 6 MB). Kdo by měl zájem, napište mi na mail.
Cau, hele ctu clanek co jsi napsal a mam dotaz. Jsem totalni, ale totalni laik a potrebuju zapojit nejakou bilou LED diodu tak, aby aspon dva mesice blikala. Moc mista nemam, ale 9V baterka se tam vejde. Jak mam zjistit co potrebuju za odpor a tak dale?
Musim nejdrive znat nejake hodnoty te LEDky aby se dal spocitat ten odpor co se tam musi nastrcit nebo jaky je postup?
Diky moc za odpoved!
0x
Vidím, že z 9V se diskuze přesunula na 220(230)V
Takže záleží na barvě diody, ale pro 9-12V můžeš univerzálně zapojit do série s LED diodou odpor 470 Ohmů v 0,2W provedení (to je miniaturní). Najdeš ho v jakémkoliv vyřazeném rádiu, televizi... Označení odporu bude podle výrobce a to 470 nebo k47 nebo v proužkovém značení čteno od kraje: žlutá, fialová, hnědá. Mohla by být ještě čtvrtá barva - třeba zlatá, ale ta je nepodstatná, neboť se jedná o třídu přesnosti.
Pokud je napájení stejnosměrné, musíš diodu zapojit propustně. Když se na ní podíváš z boku, uvidíš skrz pouzdro 2 elektrody. Ta větší (rozšířená) je katoda a musí přijít na mínus pól zdroje. Na anodu (to je ta druhá elektroda) zapoj odpor a jeko druhý konec na plus zdroje. Když diodu otočíš, nic se nestane, jenom nebude svítit. Ale NESMÍŠ vynechat ten odpor.
Pokud je napájení střídavé, na polaritě diody nezáleží. Sama si to usměrní a závěrné napětí je vyšší než propustné, takže se jí nic nestane.
Velikost odporu spočítáš:
R = (Napájecí napětí - propustné napětí diody) / 0,015
kde 0,015 je střední proud LED diod
propustné napětí diody je 2,5V pro žlutou, 3V pro červenou a 3,5V pro zelenou
Snad to stačí
Píno
0x
V amatérském rádiu byl jednou návod na kombinaci kondenzátoru odporu v sérii pro LED na 220v ,opravdu to fungovalo,hodnoty si již nepamatuji,ale to jenom pro zajímavost...
výpočet odporu je jednoduchý,např pro červenou diodu,tedy : R=odpor,U=12V,Us=1.2V (úbytek napětí na diodě samotné),I = 0.02 (katalogový proud diody)
R=U/I
R=U-Us/I
R=12-1.2/0.02
R=540 Ohmů (nejbližší běžná hodnota je 560 Ohmů)
0x
Stručně a pro laika: stačí odpor 560 až 1000 Ohm, a ledka se dá koupit i blikací, i když nevím, jestli je k dostání i bílá.
Na co blikací dioda...nevim jestli existuje ale je to blbost pokud chci aby mi ledka blikala ve stridavem proudu pouze ji zapojim a ona bude blikat pak uz jen staci zregulovat frekvenci v obvodu na nejakych 5 Hz například. Ve stejnosmernem režimu bych použil obvod s tranzistory, které by se navzájem ovlivňovaly (Klopný obvod). Fajnšmekr by si tu ledku napojil na procesor a třemi řádkami a jednou součástkou by ušetřil místo, čas a peníze. Vypadalo by to elegantně a fungovalo by to na pořád!
0x
led na 220v prez odpor 82Kohmu plus kremikovou diodu pro odfiltrovani pulvlny zapojit vse v serii diody dat v propustnem smeru funguje to nekolik mesicu az let bez problemu pozor na uraz el.proudem

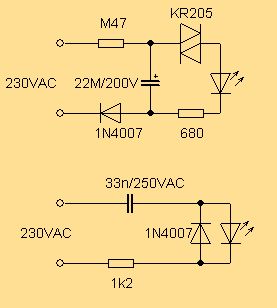

ja som to mal zapojene volakedy spodnym sposobom a normalne to ide...nic tazke...zvladne aj zaciatocnik
a len odporom sa to urcite nerobi
Ještě si dovolím doplnění, když už jsme se tedy ze záhadných důvodů přesunuli z 12V DC na 230V AC. Zapojení je ještě vhodné doplnit o rezistor, který zajistí vybití kondenzátoru po odpojení od sítě. Doplnění je vhodné v těch případech, kdy vybití není zajištěno jiným způsobem, tj. např když je to jako to noční světýlko. Pokud je vybití zajištěno jinak - např paralelně připojeným spotřebičem (žárovka, vinutí trafa apod., tak můžeme odpor vynechat. Pokud vybití nezajistíme a sáhneme si na odpojené přívodní dráty (u toho nočního světýlka tedy na vidlici, což je hned), dostaneme pecku.
A ještě pozor, ten kondenzátor by měl být nejlépe na napětí 630V (zpravidla se totiž uvádí hodnota DC) a nebo určen přímo pro síťové napětí 230v AC.
Zapojení na obrázku mám odzkoušené, jen je někdy potřeba pohrát si s volbou kapacity kondenzátoru pro konkrétní LEDku, tak aby svítila takovou intenzitou, jakou chci.
Někomu se může zdát, že je tam zbytečně moc součástek, takže si shrňme vliv vynechání jednotlivých:
- R1 - po odpojení to může kopnout (vyzkoušeno, fakt nic moc, ale nezabije to
- R2 - bude to makat i bez něj(nahardit drátem), ale sníží se životnost kondenzátoru, protože ten dostává více zabrat při zapínání obvodu
- C1 - základní prvek, reguluje proud LEDkou, bez něj LED hned shoří
- D1 - vynecháním bude nadměrně namáhán přechod LEDky v závěrném směru a LED bude postupně méně a méně svítit, až umře úplně
No a pokud si ještě pořád někdo říká, že teda dá raději jen odpovídající předřadný R, tak je třeba si uvědomit, že pokud těch 5W, které na něm budou jako ztráta zavřu někam do malého nevětraného prostoru, nebo to ničemu dělat dobře, navíc stejně nelze vynechat tu antiparalelní diodu, protože viz výše.
Bez antiparalelní diody se dostane na ledku plné závěrné napětí. Vzhledem k tomu, že závěrné napětí svítících diod je maximálně 5V, tak odchod bude asi jedna půlperioda střídavého napětí což je 10ms.
doplněno 16.11.09 23:12:V zadání schází údaj zda se jedná o stejnosměrné nebo střídavé napětí.
U stejnosměrného postačí předřadný odpor.
To je správná teorie, nicméně praxe může být jiná. Za svých ranných bastlířských let jsem provozoval LED s předřadným odporem a bez antiparalelní diody někoílik dní, než byl znatelný pokles svítivosti. Faktem je, že vzhledem k zapojení s předřadným R byly podmínky poněkud odlišné, ale z tohoto pohledu nikterak zásadně.
