Čítač impulsů

Od: Datum: 22.03.16 22:02 odpovědí: 3 změna: 23.03.16 15:30

Dobrý den, s elektronikou nemám nic společného a proto se ptám. :) Koupil jsem tento čítač impulsů: http://www.conrad.cz/panelovy…k126565?icc=Search&icn=126565

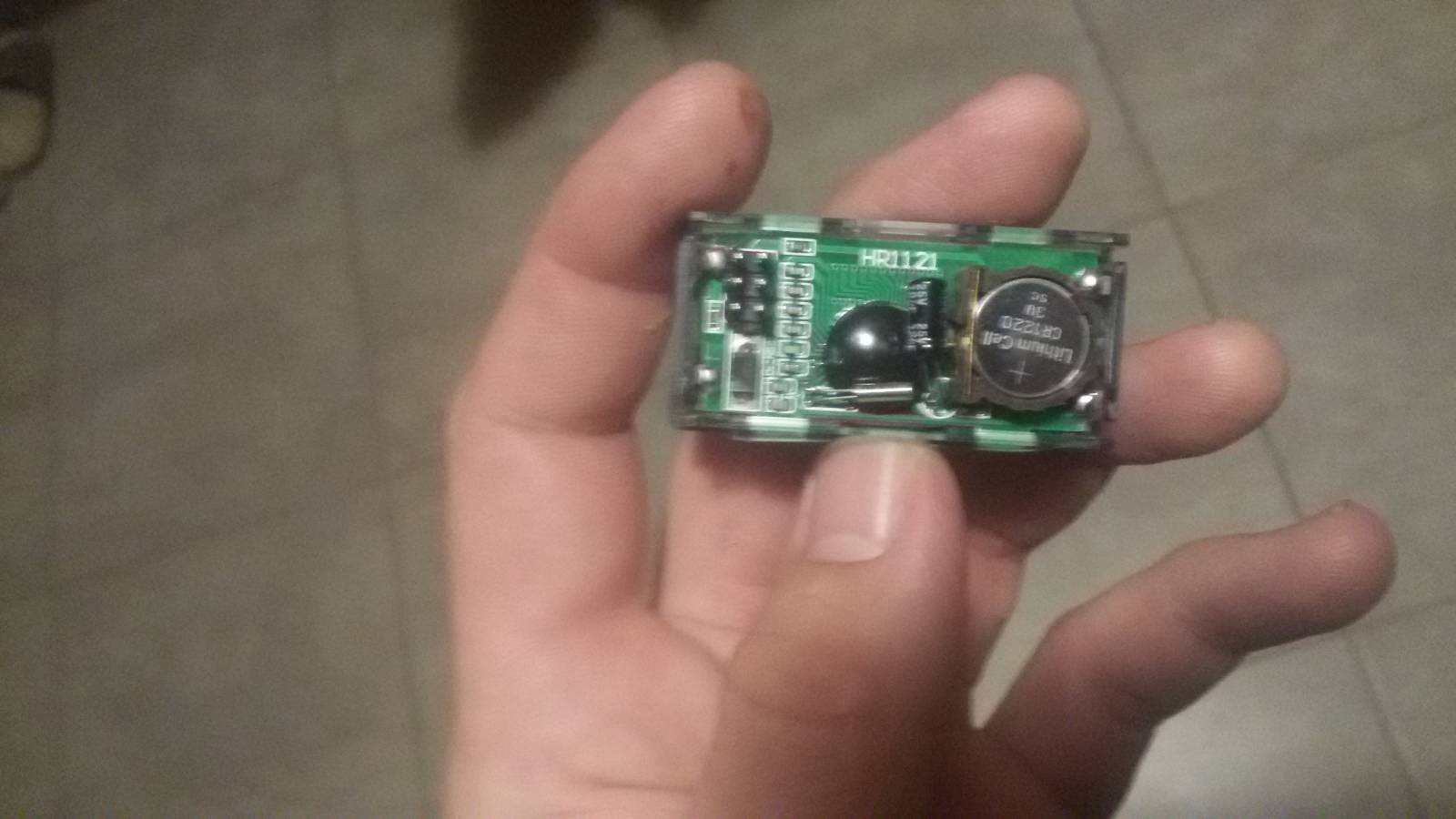

Zapojil jsem ho do okruhu k tlačítku, které mi spíná piezo-jiskru a potřebuji to počítat. V okruhu je ještě zapojena 9ti voltová baterie a v samotném čítači 3V knoflíková baterie. Když je 9V baterie zapojena tak to zřejmě dává do toho čítače velké napětí a při zmáčknutí nepočítá. Na displeji jsou samé 88888. Když ji odpojím tak to při mačkání hezky počítá. Jsou tam samé nuly a naskakuje to po jednotkách. Dá se to nějak vyřešit? Nějak snížit nebo vymazat to napětí, které navíc proudí k čítači z té 9ti voltové baterie?

Děkuji moc Petr


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: pntna
Datum: 23.03.16 09:15

Dobrý den, v popisu produktu je napsáno:

Napájení osvětlení 9 V/DC

Počítací vstup 3 V/DC

Takže pokud potřebujete mít do tlačítka 9V a né 3V (2xAA/AAA baterie), tak nejjednodušší řešení je vyrobit si odporový dělič ze 2 odporů a vytáhnout si 3V, nebo použít 3V zenerovu diodu s odporem. Jelikož píšete, že s elektronikou neáte nic společného, použijte radši ty 2 tužkové baterie ;)*pivo*

Ohodnoceno: 2x

Datum: 23.03.16 10:33

Dobrý den,

děkuji za zajímavou myšlenku. To znamená, že bych nahradil baterii 9V za 3V, ale hned mne napadá. Utáhne to to piezo? (asi velmi malá spotřeba) A znamená to, že bych tu knoflíkovou v čítači pak zcela vyhodil pryč? Jde o to, že z té 9V baterie to teď jde na přípojné piny, jestli v tom ještě není háček. Jinými slovy...je mi jedno, jestli ty 3V vlezou do čítače přes piny nebo přes kontakty v místě knof.baterie, která by byla odtud vyhozena pryč. :)

Děkuji

P.H.

P.

Od: pntna
Datum: 23.03.16 15:30

hej *stop**smich*

3V baterii tam každopádně nechte, slouží k napájení diplaye a elektroniky, bez ní to nepůjde.

9V je pro napájení podsvícení dipsplaye - to tam pro funkci počítání být nemusí, jenom to nebude svítit.

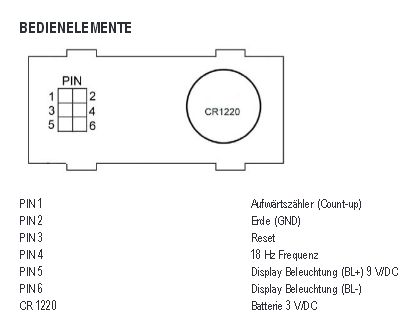

V manuálu je jasně napsáno, že pro počítání pulzů se má spojit PIN1 s PIN2. Pro reset PIN3 s PIN2.

To teda znamená, že na pinech 1 a 3 je normálně za provozu +3V z tý malý baterie a spojením se to přes odpor uzemní. Pokud na tyto piny připojíte 9V, dostane se 9V na baterii (3V) a na vstup toho integrovaného obvodu, předpokládám v zapojení s otevřeným kolektorem, což způsobí to, že to ukazuje voloviny a navíc se těch 9V dostane i do řadiče displaye, což způsobí reset řadiče a zvýšení kontrastu. Neukazuje to tedy 888888 jako čísla, nýbrž na displeyi jsou aktivovány všechny zobrazovací prvky.

Nejlepším řešením by tedy bylo tlačítko s dvojitými kontakty. Je jedněch bude obvod pieza, na druhých bude obvod čítače.

Pokud nemáte tlačítko s dvojitými (dvoupólovými) kontakty, které doma můžete kuchnout z nefunkčního videa/mobilu/... a potřebujete mervomocí 9V, potom doporučuji z tlačítka napájet těmi 9V přes vhodný odpor tranzistor NPN (šipka ven), který bude mít emitor připojený na PIN2 (a mínus baterie) a kolektor na PIN1.

A k otázce, zda piezo utáhne 3V baterie - jak to mam vědět, jaké máte piezo? Já mám v garáži v kotli piezo na 500V co mi tenkrát někde "spadlo" do kapsy :-D

Ohodnoceno: 0x
