Zapojeni podle schematu

Od: Datum: 17.03.16 21:05 odpovědí: 7 změna: 29.03.16 01:19

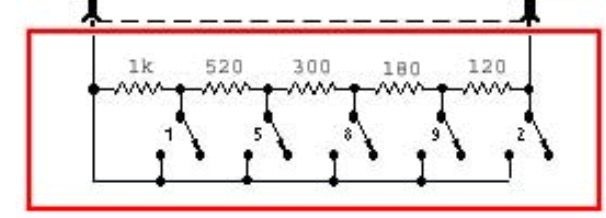

Zdravim, potrebuji zapojit schema v priloze. Pokud ho chapu tak pri spravnem zapojeni by se na vystupu mel objevovat odpor podle zrovna sepnuteho tlacitka. Je to tak?
Mam to takto spajene, ale ukazuje mi to na konci odpor 300 a po sepnuti tlacitek se nic nedeje az na jedno kdy se odpor zmeni na nula. Typuji, ze jsem nekde udelal chybu, ale potrebuji potvrdit ze chapu spravnou funkci. Dekuji.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 17.03.16 21:24
avatar

Nic nesepnuto = 2120 OHM, sepnute 1 = 1120 OHM,sepnute 5 = 600 OHM, sepnute 8 = 300 OHM, sepnute 9 = 120 OHM, sepnute 2 = 0,0... OHM.

Ohodnoceno: 0x

Od: sirtnt
Datum: 20.03.16 11:11
Dekuji za odpoved. Jedno tlacitko bylo vadne :)! Po vymene vse funguje jak jste popsal.
Datum: 17.03.16 21:33

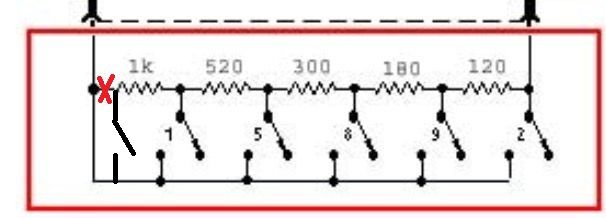

Trochu bych to upravil...

Ohodnoceno: 2x

Datum: 19.03.16 01:27

To mi teda řekněte, čeho jste tou úpravou chtěl dosáhnout. Ta úprava nemá vůbec žádný význam a nic neřeší.

Ohodnoceno: 0x

Datum: 20.03.16 16:47
avatar

Ale ano, řeší. Zaručí možnost úplného rozpojení obvodu, neboli nekonečný odpor(skoro). Otázka spíš zní, jestli je tahle funkce požadována.

Ohodnoceno: 2x

Datum: 29.03.16 01:19

Ok, ale toto je naprosto ukázková školní úloha. Takže zde je jakákoliv kreativita nežádoucí. Aneb napsat "trochu bych to upravil" = za pět

Ohodnoceno: 0x

Datum: 21.03.16 22:00

Přesně tak, tazatel nenapsal nic o účelu použití, takže kromě jím uvedeného zapojení obvodu jako odporového (napěťového) děliče mě napadla ještě tato možnost úpravy, která by pouze řadila rezistory do série a měla navíc možnost úplného rozpojení .

Ohodnoceno: 0x
