Schema zapojenia tlacitka start stop

Od: Datum: 17.03.16 15:24 odpovědí: 5 změna: 18.03.16 19:09

prosim o shemu zapojenia tlacitka star stop aby sa dsali ovladat tri civky s pomocnyma kontaktama


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 17.03.16 15:59
avatar
Není problém, jen nevíme, na co budou ty tři cívky... K motoru, reverzace, hvězda-trojuhelník, jiné...?
Doplň použití!
Ohodnoceno: 0x

Od: besika
Datum: 17.03.16 21:38

su tam tri motore tri ochrany a tri stikace a potrebujem to ovladat jednym tlacitkem start stop cey pomocne kontakty


doplněno 18.03.16 17:05:

a kazda civka ma pomocny kontakt a aby vypadla kazda ak vypadne jedna

Od: dam®
Datum: 18.03.16 00:53

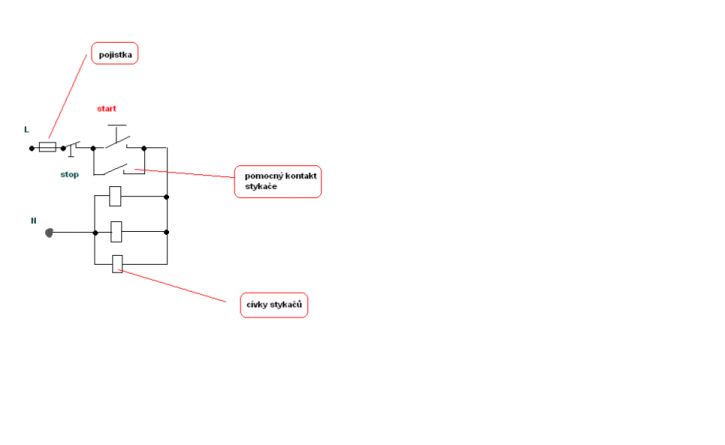

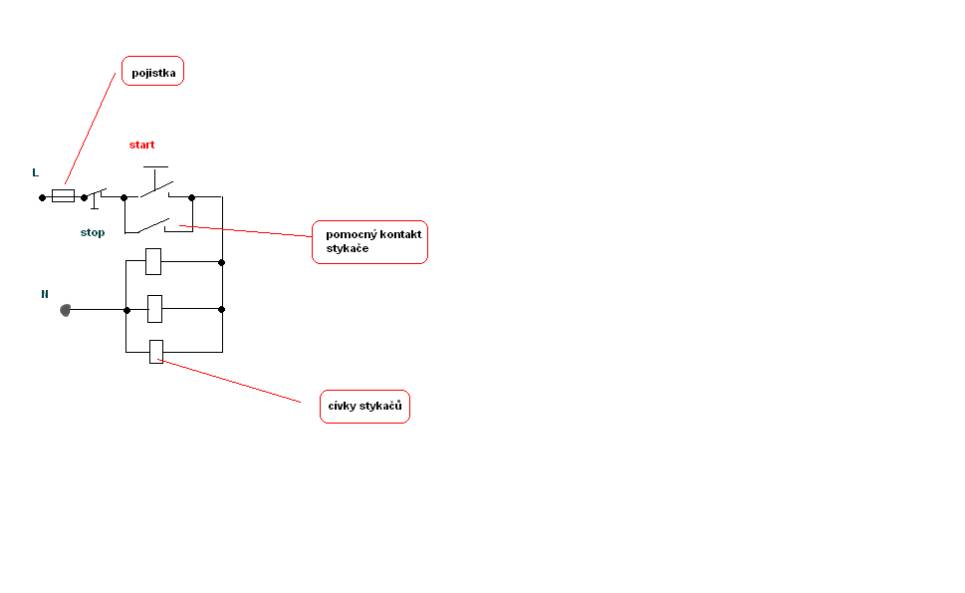

Ahoj. Jedním pomocným spínacím kontaktem na jednom ze stykačů udržíš sepnuté i ostatní cívky, říká se tomu samopřídrž, stop tlačítkem se celý obvod přeruší a cívky stykačů odpadnou.

Ohodnoceno: 0x

Datum: 18.03.16 04:31
avatar
Ano, schéma je po elektrické stránce funkční.
OVŠEM prakticky je to dost nezvyklé. Zapínat tři motory najednou... Vypnout najednou z bezpečnostních důvodů, to chápu.
.
Opět chybí více detailních informací. Třeba funkce jednotlivých motorů, jejich příkon, pořadí zapnutí... Na zapnutí tří motorů najednou by stačil i jeden stykač dostatečně dimenzovaný.
Výrobce toho stroje tam zřejmě nedal tři stykače jen pro parádu!
.
Musí být tazatel skoupý na slovo?
.
Uvědomuje si, že jako laik si může při svých pokusech o zapojení udělat škodu? Poškodit motory nebo zdraví?
Ohodnoceno: 0x

Datum: 18.03.16 19:09
avatar
Není problém zapojit Stoptlačítko a pomocné spínací kontakty všech stykačů do série, aby vypadlo vše najednou.
Pro elektrikáře.
.
Tazatel nedá a nedá konkrétní info, nedá tedy zřejmě dohromady ani zapojení.
.
My bez informací nemůžeme dát správné a bezpečné informace...
Ohodnoceno: 2x
