Zapojení měniče otáček 380V

Od: Datum: 15.03.16 20:05 odpovědí: 7 změna: 15.03.16 20:28
avatar

Dobrý večer, potřeboval bych poradit se zapojením reverzního přepínače otáček. Motor 550w 380V.

děkuji



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 15.03.16 20:12
avatar

Konkrétní zapojení daného přeopínače je vždy otázkou výrobce. Jako vodítko by Vám mohlo posloužit toto:

http://www.obzor.cz/vyrobky/p…otId=510&node=530&content=497

Ohodnoceno: 2x

Datum: 15.03.16 20:14
avatar

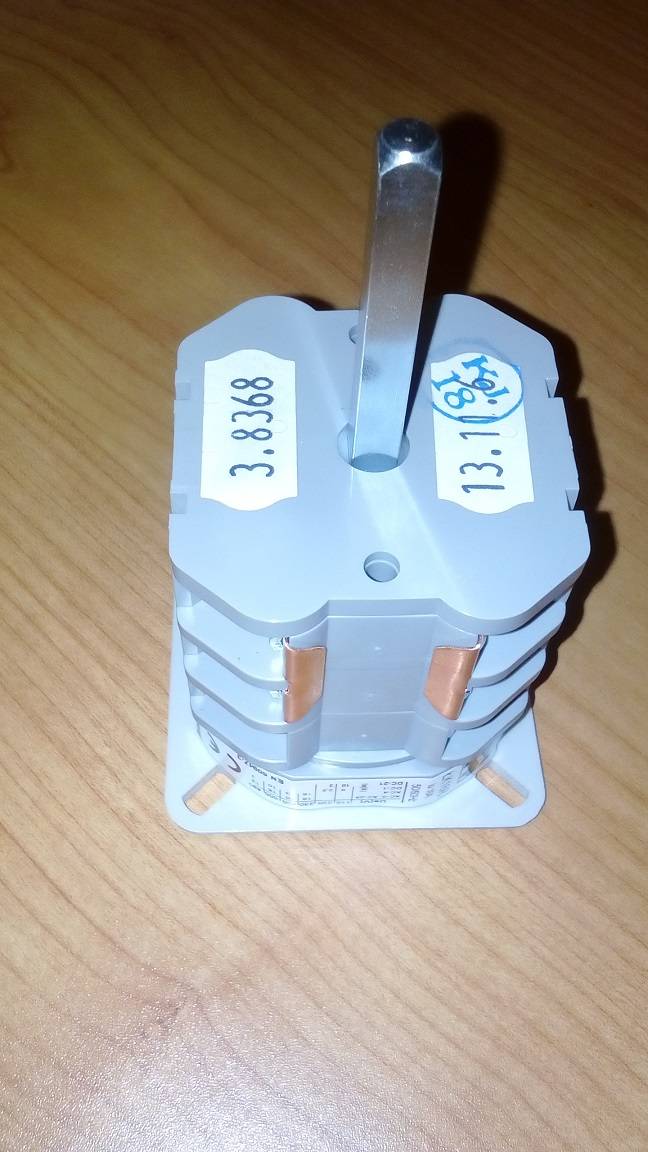

tenhle je složený přímo pro mě na můj motor, jen jsem se zapomněl zeptat na zapojení.

Datum: 15.03.16 20:13
avatar

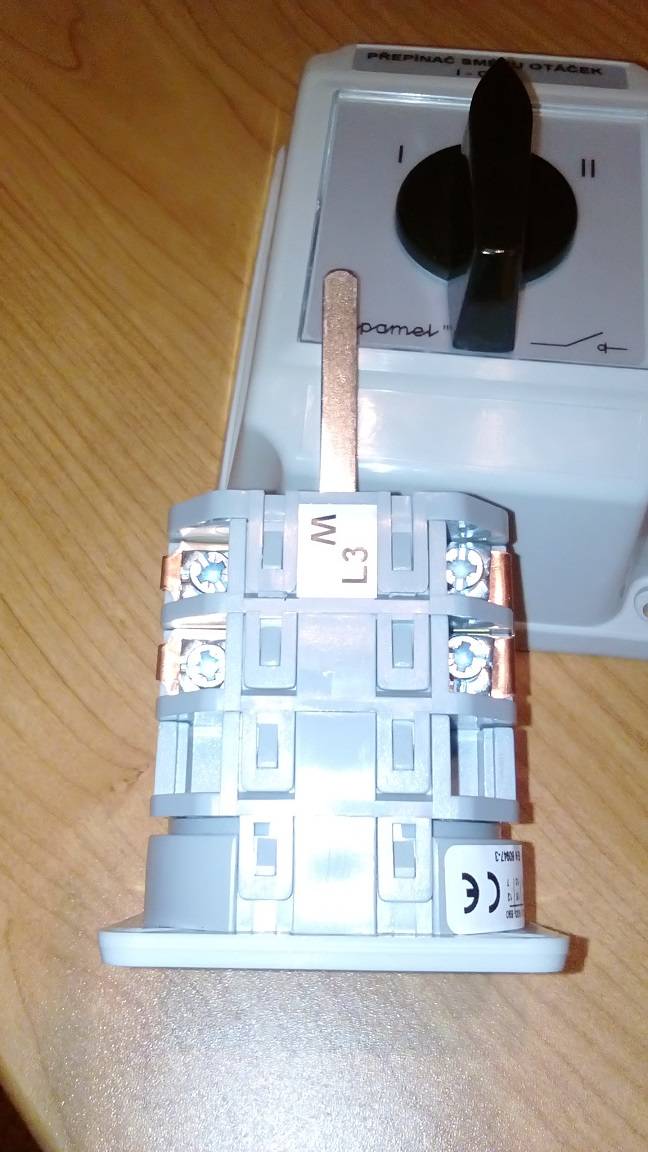

Osobně bych připojil fáze dle nálepek L1 vpravo přívod, vlevo do motoru, to samé u L2 i u L3.Ale jistý si nejsem.

děkuji.

Datum: 15.03.16 20:16
avatar

L1, L2, L3 bývají přívodní kontakty do přepínače. Pokud si nejste jistý, stačí přece vzít zkoušečku a za pár minut je jasno.


doplněno 15.03.16 20:17:

To Vám ho skládali přímo v Obzoru? Tam není problém dožádat jakékoliv schéma, archivují si je.

Ohodnoceno: 0x

Datum: 15.03.16 20:20
avatar

přímo na elektroúdržbě

Datum: 15.03.16 20:17

Nehledej v tom vědu.

Popisky na štítcích jsou jednoznačné.

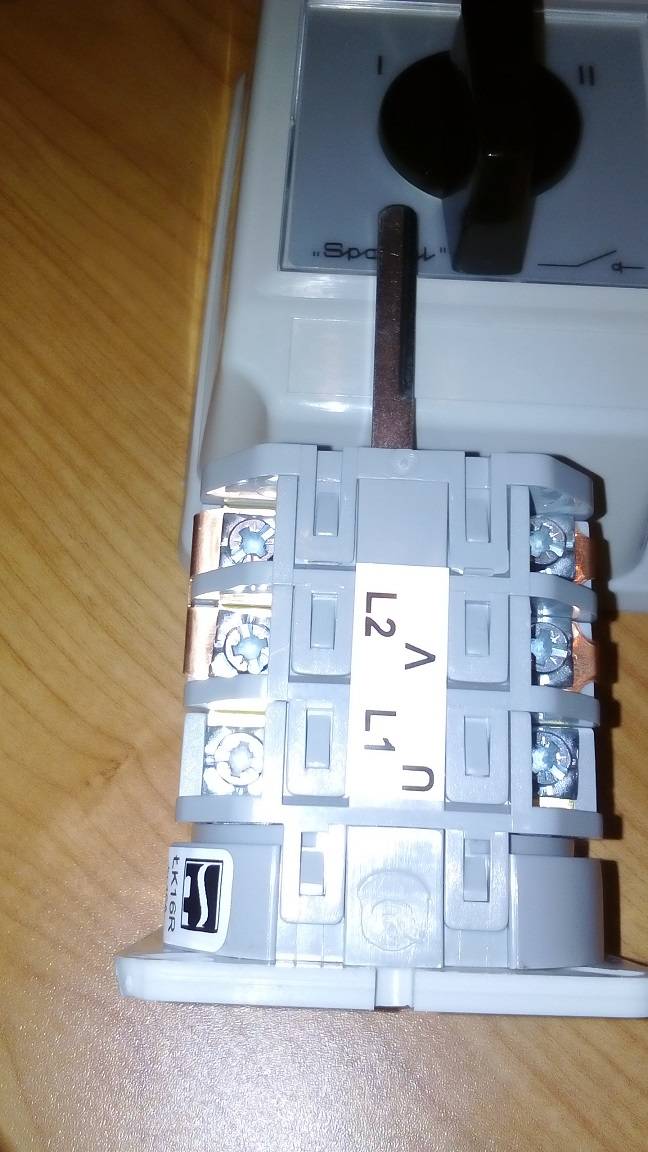

Na svorky L1, L2, L3 přivedeš tři fáze.

Na svorky U, V, W připojíš tři fázové vodiče, které povedou do elektromotoru.

V každém případě připoj zemnící vodiš na kostru motoru.

A než začneš zapojovat, dobře si to všechno promysli. Pokud nemáš zkušenosti, tak požádej o zapojení zkušenějšího elektrikáře a dívej se mu pod ruce. Pokud si to zapojíš sám, tak si to od elektrikáře nech alespoň zkontrolovat.

Podle předpisů bys do toho vůbec neměl vrtat. S elektrikou není radno si zahrávat. Když uděláš chybu, tak můžeš sebe nebo někoho jiného zabít. Takže BACHA!

Ohodnoceno: 3x

Datum: 15.03.16 20:28
avatar

jj už to vidím... Díky
