Zapojení průmyslového ventilátoru

Od: Datum: 13.03.16 20:15 odpovědí: 9 změna: 13.03.16 23:32

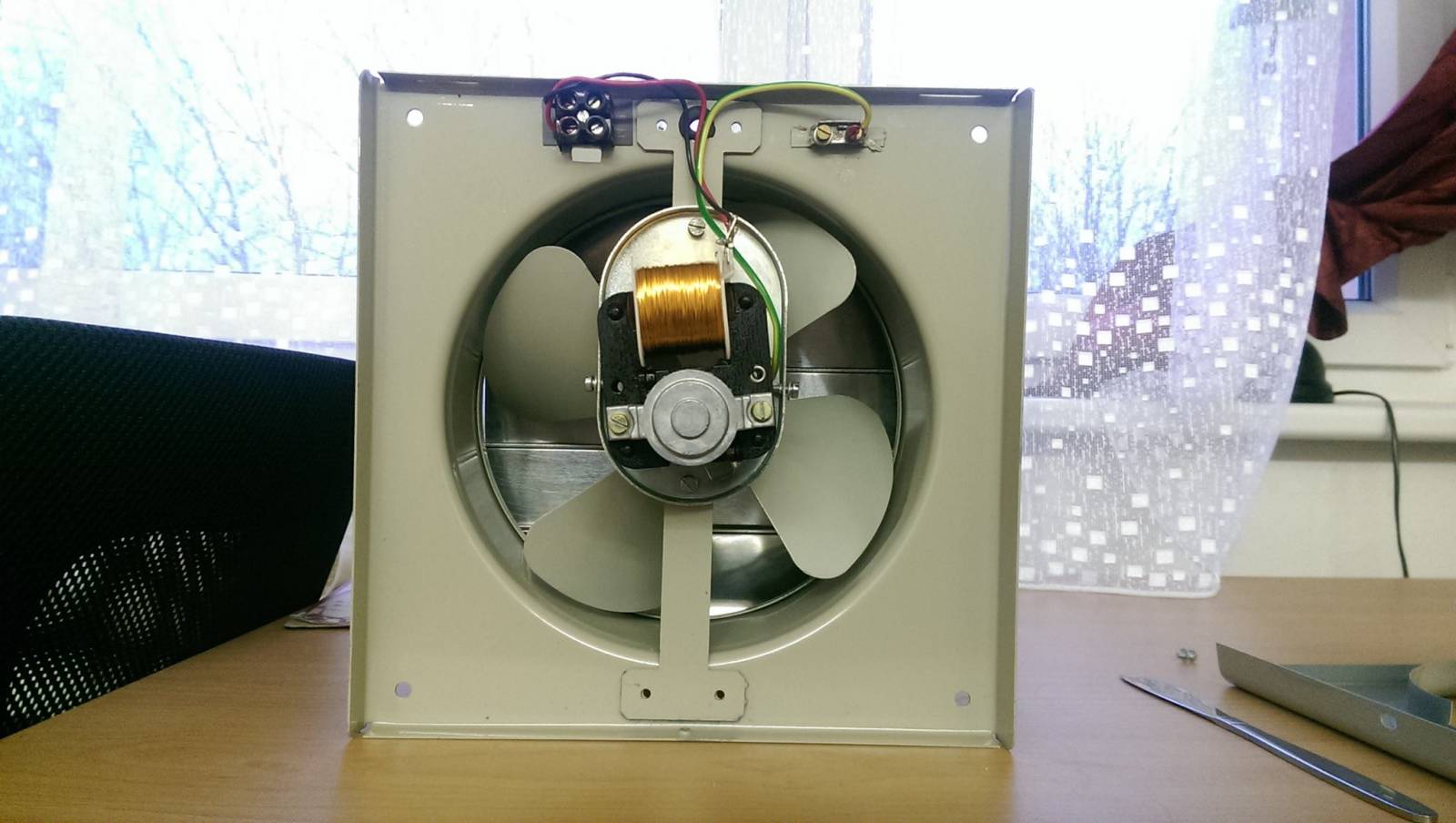

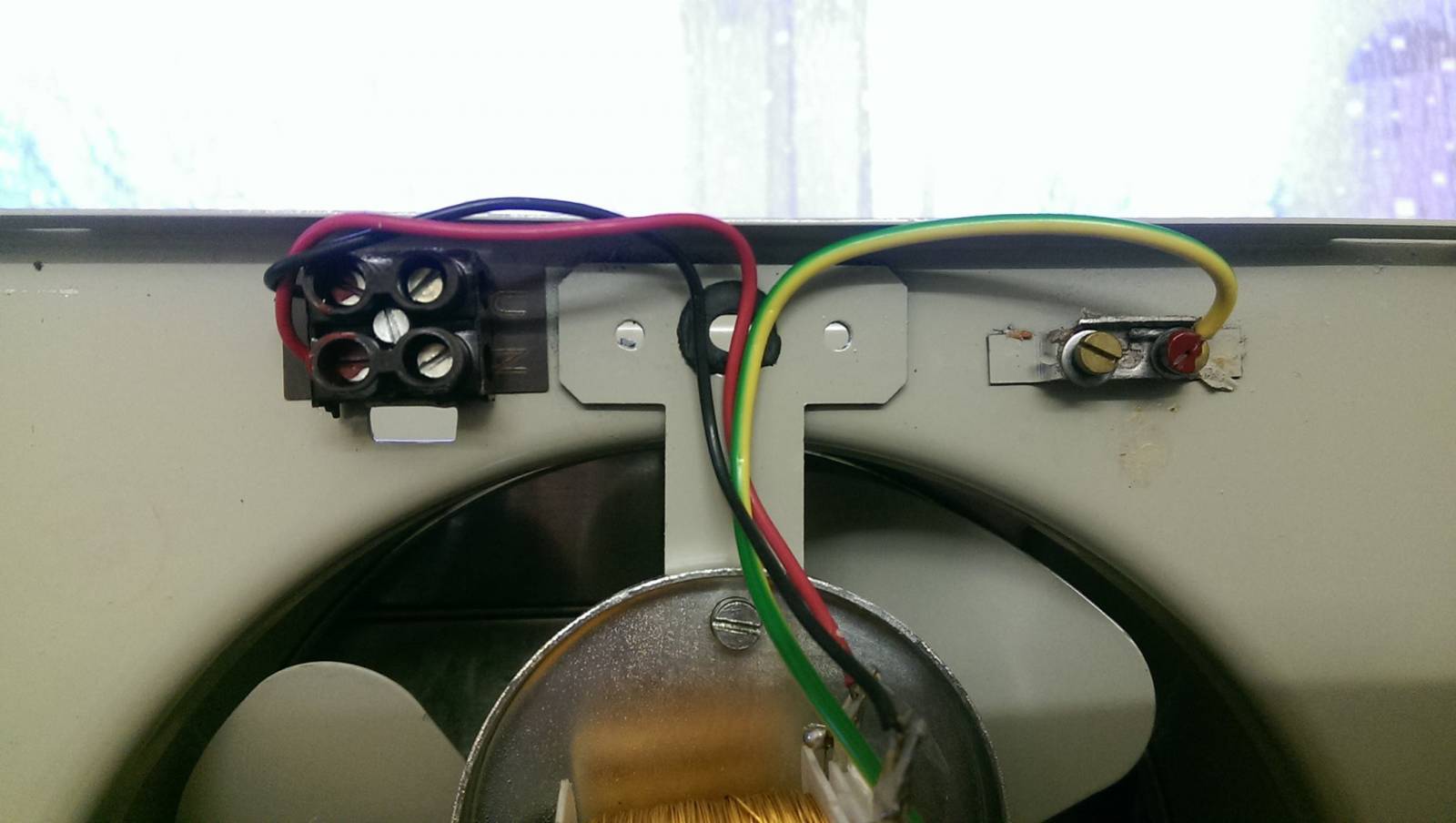

Ahoj, potřeboval bych od místních elektroznalců menší radu. Potřeboval bych na strop rackové skříně zapojit menší ventilátor. Je to starší 20cm model NV-20. Po jeho odkrytování jsem se však zarazil nad jednou věcí. Místo standardizovaného značení vodičů N, L a PE je u ventilátoru uvedeno N a U. Zkoušel jsem hledat na google, ale informaci o vodiči U jsem nenašel. Žlutozelený vodič je jasný, ale co ty dva? Za Radu děkuji.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 13.03.16 20:25
avatar

faze (U) a stredni vodič (N)

Ohodnoceno: 2x

Od: crooky
Datum: 13.03.16 20:40

Takže jestli jsem to pochopil, tak
U - fáze -> hnědý vodič
N - nulák -> modrý vodič
PE -> zem -> žlutozelený vodič?

Díky! :)

Datum: 13.03.16 20:48
avatar

Ano, přesně tak ;)

Ohodnoceno: 2x

Od: crooky
Datum: 13.03.16 20:53

Díky pánové :)

Datum: 13.03.16 21:22

No pokud dobře vidím tak to dole(na foto) je trafo takže je to v jádru jedno :)


doplněno 13.03.16 23:52:

ano je to cívka statoru ale nic to nemění na tom že když to dáte obráceně tak se to točit obráceně točit opravdu nebude:-D

Ohodnoceno: 0x

Od: crooky
Datum: 13.03.16 21:34

No motor je dá se říct cívka...

Od: aa
Datum: 13.03.16 21:37

buď se bude točit tak nebo obráceně

Ohodnoceno: 0x

Datum: 13.03.16 22:50

To určitě ne.

Ohodnoceno: 1x

Od: lego®
Datum: 13.03.16 23:32
avatar

S jednou fazi se bude tocit furt stejne dobre.

Ohodnoceno: 0x
