Rezistor R010

Od: Datum: 10.02.16 14:42 odpovědí: 18 změna: 18.02.16 18:08

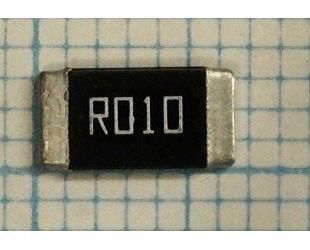

Nevíte, kde bych sehnal tento rezistor stejných parametrů? Nemusí být SMD. Díky



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 10.02.16 14:56

Uvedený rezistor je 0,01 ohm, nikoliv 10 ohmů a našel jsem jej na objednávku (min. množství 50 kusů) u firmy GME. Je ale pouze v provedení 1206, které má oproti přiložené fotografii poloviční délku i poloviční šířku.


doplněno 10.02.16 15:04:

Nicméně teď vidím, že jej skutečně u Conrada mají, a to ve 2wattové i 3wattové verzi:

http://www.conrad.cz/metalizo…01fa-0-01--2512-2-w-1.k453830

http://www.conrad.cz/metalizo…01fa-0-01--2512-3-w-1.k454377

Ohodnoceno: 0x

Od: host
Datum: 10.02.16 15:04

Tady je odkaz na stránky pro výpočet odporu http://www.resistorguide.com/resistor-smd-code/ .
Přímo R010 je odpor 0,01 ohm, který by se dal koupit v zahraničí za 5-15euro ( http://www.aliexpress.com ). Jinak 0R01 je prakticky ten stejný, akorát má nižší toleranci a dá se koupit tady http://www.gme.cz/products/search?term=0r01 za 5Kč.

Od: host
Datum: 10.02.16 15:09

Šel by použít teda i tento? http://www.gme.cz/rd-0r01-5w-5-hitano-p114-290

Datum: 10.02.16 16:24

Ano šel, pokud se Vám ho podaří přiletovat na malé plošky od vyjmutého SMD rezistoru. V zapojení plní jen ochranou funkci.

Ohodnoceno: 0x

Od: host
Datum: 10.02.16 16:38

Je tady problém v tom, že rezistor na obrázku má výkon 0,05Watt a běžně dostupné rezistory mají cca 0,1Watt a více.
Ale záleží tady na funkci rezistoru (předešlý příspěvek)

Datum: 10.02.16 16:54

Na zaslaném odkazu je keramický rezistor s 5W, který se většinou dává do výkonnějších částí obvodů (třeba řádkovací tranzistor u TV). Myslím si, že je zbytečné do zařízení dávat tak silný rezistor, už jen kvůli velikosti. Bohatě by stačil nějaký metalizovaný, který bude menší a bude mít i průměrově menší a ohebnější vývodové drátky. Ideální případ je sehnat rezistor v SMD pouzdru. V které části zapojení je umístěn?

Ohodnoceno: 0x

Datum: 10.02.16 17:06
avatar

Tento rezistor je patrně z obvodu měření proudu, po jeho výměně bude měření nepřesné, protože bylo skalibrováno s jiným rezistorem a ten měl nepatrně jiné hodnoty. Jedná-li se o informativní měření může to být jedno, ale je třeba s tím počítat.

Ohodnoceno: 0x

Datum: 10.02.16 17:12

To se za malý moment dozvíme. Taky mě tato varianta napadla vzhledem k takové toleranci.

Ohodnoceno: 0x

Datum: 10.02.16 17:12
avatar

Já bych doporučoval TME.cz. A vyberte co nejpřesnější(1% nebo lépe 0.1%). Může to být, jak píše stonek, snímací odpor pro měření proudu.

Ohodnoceno: 0x

Od: host
Datum: 10.02.16 17:50
Rezistor je z DC- DC měniče napětí. Je odpálenej skrz přepólování, tak ho musím vyměnit.
Datum: 10.02.16 17:52
avatar

No tak to opravdu bude měřící odpor. Asi toho bude odešlého víc, co?

Ohodnoceno: 0x

Od: host
Datum: 10.02.16 18:01

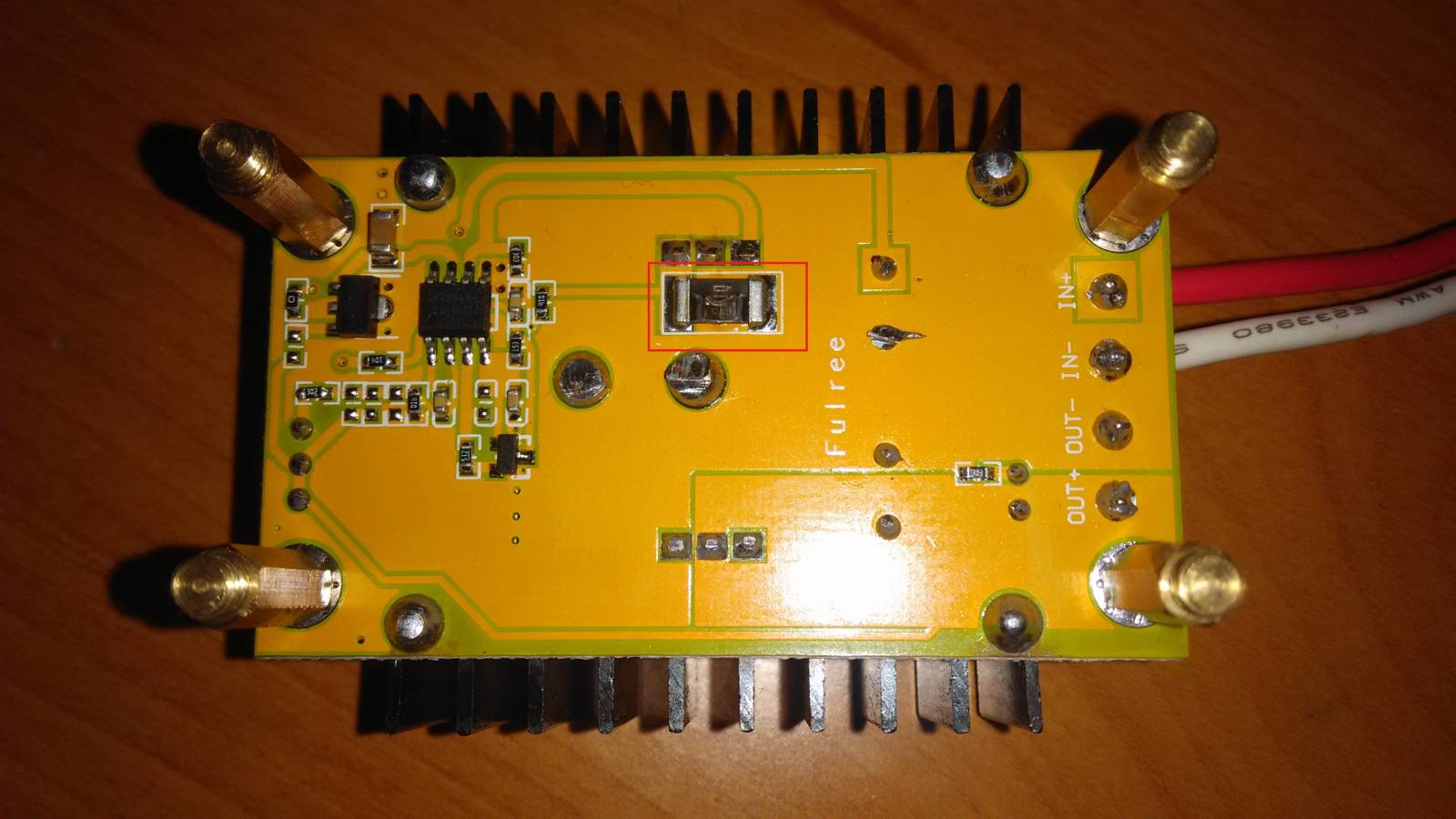

Vypádá to, že asi jen ten rezistor. Měnič funguje, jen napětí na výstupu teď neodpovídá. Foto měniče

Datum: 10.02.16 18:14

Nakonec je to zdokumentováno i fotograficky.


doplněno 10.02.16 18:19:

Neodešel Vám i ten spínací polovodič? Nechce se mi věřit, že by byl dobrý a odešel takovým způsobem jen rezistor.

Ohodnoceno: 0x




Od: host
Datum: 10.02.16 18:30

Jde to nějak poměřit?

Od: hosttazatel
Datum: 11.02.16 08:40

Tak jsem narychlo vyzkoušel funkčnost měniče, než ho koupím, že jsem připájel kousek drátku místo rezistoru a měnič normálně funguje, jen se drát roztavil při zátěži . Jinak díky všem za rady!

Od: zistor
Datum: 18.02.16 14:11

Hoj, abych nezákládal nový téma. Kde sehnat tento tranzistor nebo za co ho vyměnit? Nikde na GME atd. není.

Tranzistor P75NF75

Od: bmbx®
Datum: 18.02.16 18:08

Někdy má totožný polovodič jen trochu jiná nebo přidaná písmenka:

nemohl by to být třeba tento?

http://www.distrelec.cz/cs/mo…id=CKSC_bfmgcsCFQtAGwodZl0CpA

Ohodnoceno: 0x
