Zkrat na anténím výstupu 2.4Ghz

Od: Datum: 31.01.16 15:38 odpovědí: 15 změna: 01.02.16 14:21

Zdravím,

potřeboval bych poradit. Chtěl jsem k vysílači pro ovládání RC modelu naletovat kabel s konektorem pro výměnu antény (původní anténa byl jen kousek stíněného drátku), ale po proměření výstupu jsem zjistil, že je tam jakýsi zkrat(GND-Anténa). Myslel jsem, že jsem špatně naletoval kabel, ale zkrat je tam i po odletování.

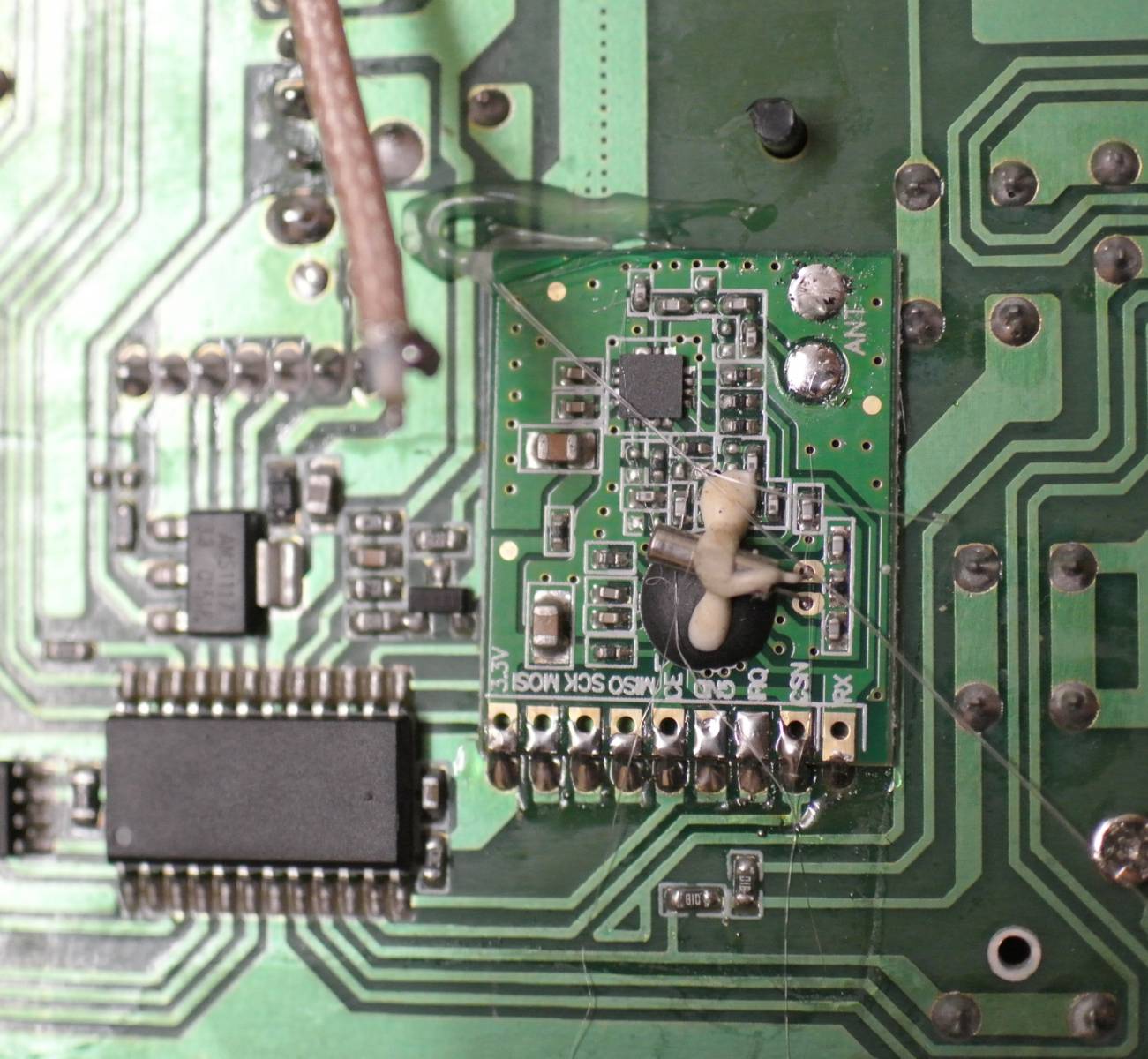

To by asi nemělo být ne? Přeci nebude anténa spojená s GND.Přikládám fotografii obvodu.
http://s28.postimg.org/tqg3916j1/DSC_8559.jpg



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 31.01.16 16:34

To záleží na zapojení. Vyloučit se to nedá, může tam být tlumivka do GND. Ale obvyklejší je oddělení kondenzátorem. Na té fotce to není moc dobře vidět, ale zdá se, že k anténě vedou dvě SMD součástky. ta "dole", bílá vede do kostry. Pokud je to tlumivka, tak dělá ten zdánlivý zkrat. Ale podle barvy bych ji tipoval spíš na kondenzátor.

Takže prvně zkontrolujte že kolem pájecího bodu nemáte nějaký vlasový cínový propoj (nebo cín protekl spodem tisku, kam nevidíte?) . Pokud na to máte vybavení, můžete ty dvě SMD součástky odpájet a oměřit, jestli zkrat zůstává.

Není také vyloučeno, že anténní pájecí pin někam vede zespodu tisku, může tam být například vytvořena cívka meandrem přímo na tisku. Odpájet/odsát ten tišťáček a zkontrolovat ti část tisku přece není problém.


doplněno 31.01.16 17:30:

Ano, pokud by tam byla indukčnost, může mít jen pár závitů a běžným multimetrem ji nerozlišíte od zktratu. Ale jak říkám záleží na konkrétním zapojení.

Ohodnoceno: 2x

Od: alescz
Datum: 31.01.16 18:01

Podle multimetru je tam asi 001 ohm, respektive 007, ale jistý zkrat má cca 006-005. Odletovat součástky mohu jen ztěží, protože ač mám mikropájku, tak tyhle smd mají ztěží půl milimetru.

Každopádně díky za odpověď

Od: deri
Datum: 31.01.16 16:52

Opravdu tam je zkrat (0 ohmů)? Není tam "nějaký ten ohm"? Pokud ano, mohlo by to být v pořádku...

Ohodnoceno: 2x

Od: alescz
Datum: 31.01.16 18:42

Nepatrný rozdíl oproti zkratu tam je, ale opravdu nepatrný :)

Datum: 31.01.16 18:58
avatar

Metalický zkrat ve vlnařině zrat být nemusí. Nejspíš je to správně.

Ohodnoceno: 0x

Datum: 31.01.16 19:00

A jste si jistý, že tam po tom měření zůstalo ještě něco živého?


doplněno 31.01.16 19:30:

No, řekl bych, že jste tam poslal nazdařbůh 9V náhodné polarity, což mohlo sklidit kdeco v okoli.
Jen tak mimochodem - jak hodláte ladit ten kabel a novou anténu?

Ohodnoceno: 1x

Od: alescz
Datum: 31.01.16 19:15

Jako že bych to odpálil měřákem? To se doufám nestalo..

Od: dam®
Datum: 31.01.16 19:18

Další otázka je - jestli to bylo pájeno trafopajkou a nebo mikro pájkou, doufejme, že mikro...

Ohodnoceno: 0x

Od: alescz
Datum: 31.01.16 19:27

Mikro a pod lupou. Trafo pájkou bych nejspíš sundal i polovinu součástek :)

Od: alescz
Datum: 31.01.16 19:57

9V ne, při měření z toho leze bídných 2V s 000A, takže to snad přežilo. Jinak nic neladím, prostě na to hodím wifi anténu.

Od: 111®
Datum: 31.01.16 20:11

pokud je ten kabel bez antény tak tam zkrat být nesmí, pokud je zkrat s připojenou anténou, tak tam za jistých okolností být může , nebo dokonce být musí, to záleží na konstrukci antény.

Ohodnoceno: 0x

Od: alescz
Datum: 31.01.16 20:41

Ten "zkrat" je už přímo na tom tišťáku. Ale vysílačka funguje.

Od: 111®
Datum: 31.01.16 21:33

no pokud je přímo na tišťáku, znamená to, že je tam vyleotán i dipol...v takovédyby jsi jej pakm případě ti externí anténa asi nepojene nic moc, protože tím připojeným koaxem, se ta původní anténa rozladí, a ani ta přídavná co zamýšlíš nebude přizpůsobená, takže očekávej spíše výsledek horší...nepřizůsobení způsobí odrazy a stojaté vlnění a degradaci signálu..neopovaž se myslet na to, že ten zkrat zrušíš...i kdyby jsi jej pak zapájel zpět, nokdy to už nebude ono protože jen ten cín navíc to rozladí tak, že dosah bude ještě menší...

Ohodnoceno: 0x

Od: alescz
Datum: 01.02.16 09:36

Skvělý. Co s tím? Kdyby byl signál horší, mám tam naletovat zpět ten původní drátek?

Od: 111®
Datum: 01.02.16 14:21

no nejlépe je do toho nešťourat, nebo pořídit něco co má možnost externí antény..

Ohodnoceno: 0x
