Melodický zvonek zapojeni

Od: Datum: 29.01.16 11:06 odpovědí: 11 změna: 29.01.16 18:02

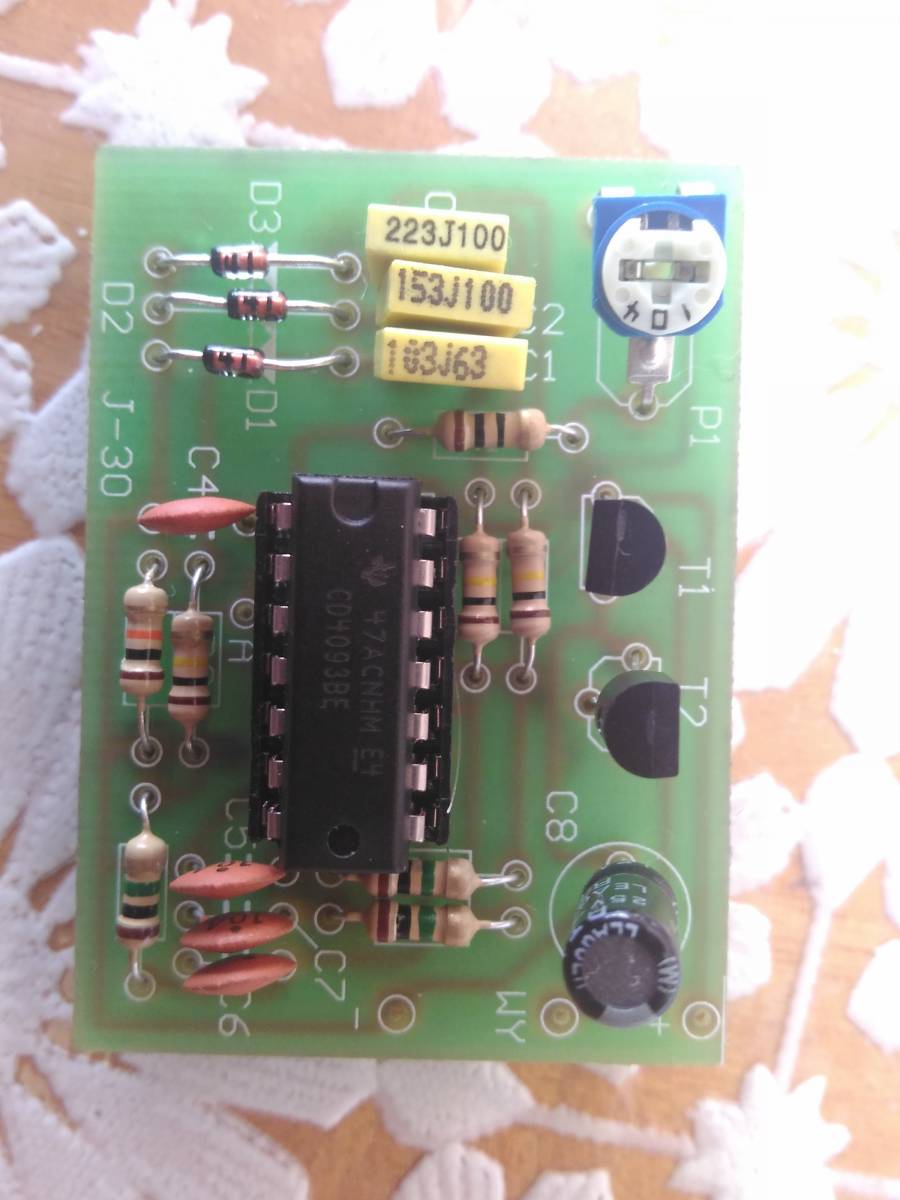

Ahoj koupil jsem si stavebnici melodického zvonků, ale v návodu nepisou kam mám připojit reproduktor. Reproduktor k tomu ani nebyl byl k tomu pouze tlačítko které se ani na desku nevejde nevíte jak to mám zapojit aby to hrálo? Níže přikládán fotky.

Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 29.01.16 13:01
avatar

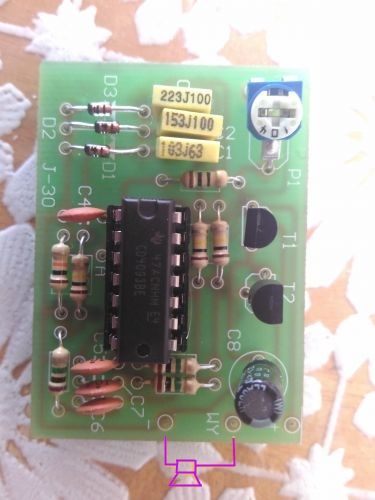

Předpokládám ,že mezi body WY a - (mínus).

Ohodnoceno: 0x

Od: lojzaa
Datum: 29.01.16 14:11
Bohužel po zapojení tAM kam radite nefunguje nevíte kam jinam bych to mohl zkusit?
Datum: 29.01.16 14:49

Je to tak jak píše Magdon. Pokud to nefunguje, je chyba v reproduktoru nebo osazení (za předpokladu, že jsou součástky v pořádku).

Ohodnoceno: 0x

Od: lojzaa
Datum: 29.01.16 15:34

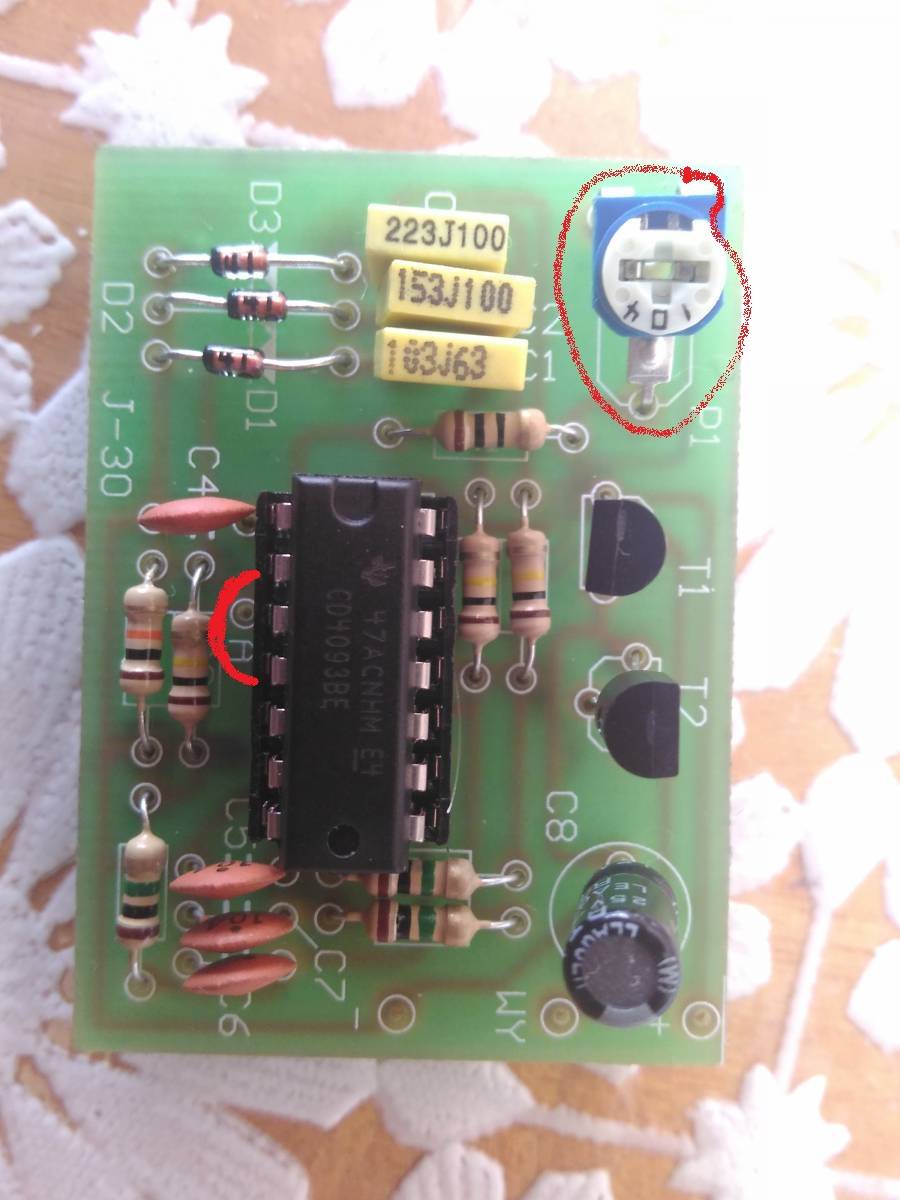

Ještě bych se chtěl zeptat zda je v pořádku, že v dírce označené ,,A" nic není osazené a pod součástkou P1 jsou také dvě dírky bez osazení. Viz. obrázek.

Datum: 29.01.16 16:10

Do otvoru A připojte tlačítko (spíná proti + pólu)


doplněno 29.01.16 16:37:

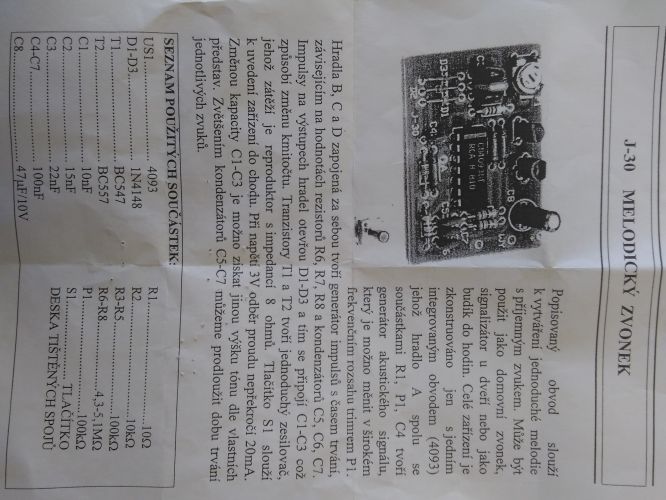

pro host: jen doplním, že impedance reproduktoru je zmíněna v návodu, je to 8ohm

Ohodnoceno: 2x

Od: anonym0
Datum: 29.01.16 16:13

Tlacitko se pripojuje podle schematu mezi "dirku A" a "+".

Ohodnoceno: 2x

Od: host
Datum: 29.01.16 16:14

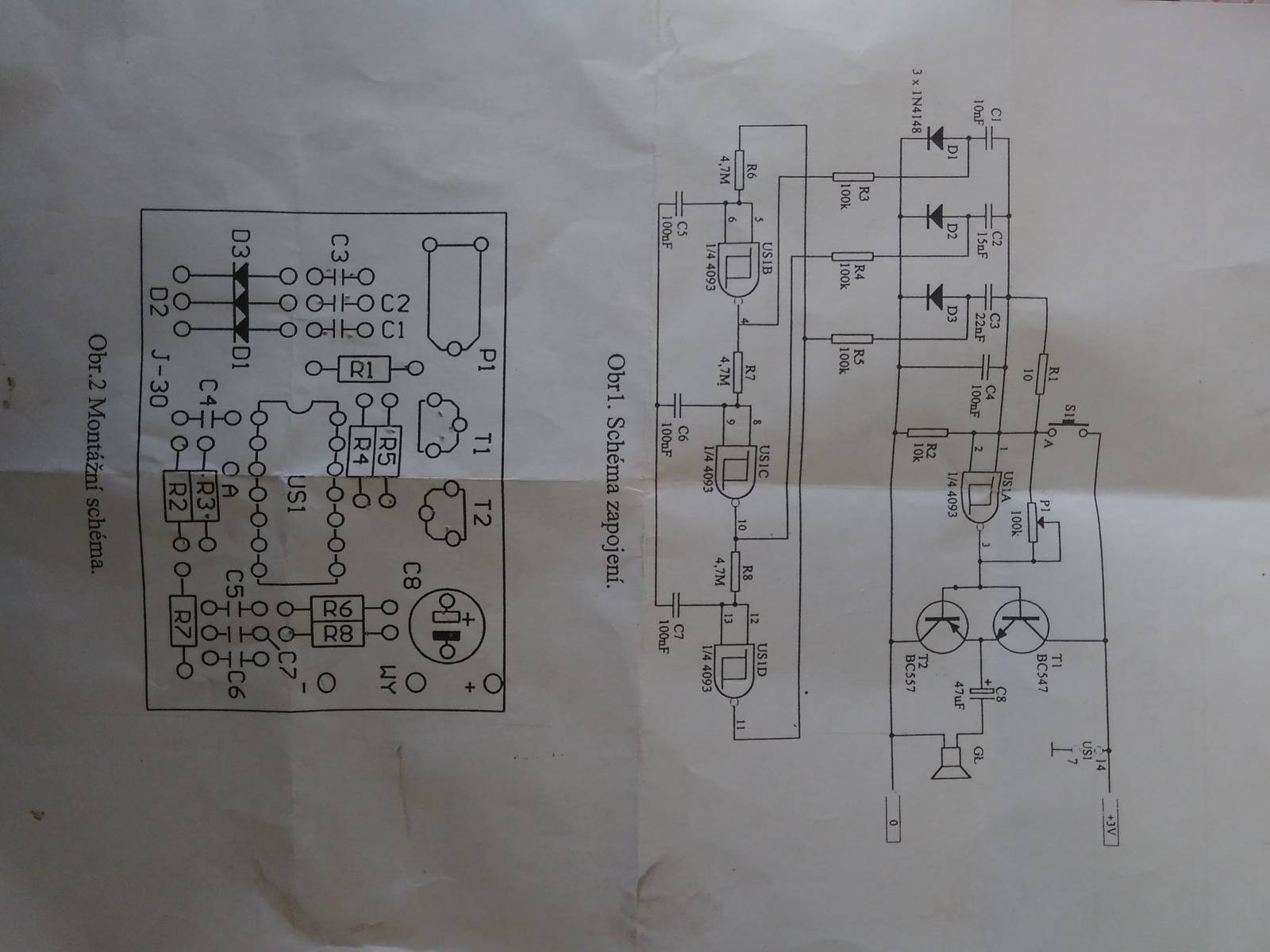

Podívejte se na schema. Tlačíko je zapojené mezi + větev a mezi vstup č. 2 integrovaného obvodu, je označené A. Takže máte dva body, mezi které se zapojí spínací tlačíko, které je v klidu rozpojené, nic se neděje. Při stisknutí tlačítka se přes něj připojí + napájení na vstup 2 integrovaného obvodu a tím se to spustí.

Na fotografii není vidět další dírky pod trimrem P1, ale konstuktéři desky plošných spojů dělají víc dírek pro použití různě velkých trimrů, nebo pro trimr nastojato, vy máte naležato, takže jsou možná pod ním ty nepoužité dírky. Vždy bývají propojené se správnými dalšími, aby to fungovalo.

U reproduktoru GL není psaná impedance, zřejmě to může být pro běžný reproduktor 8 ohmů, nebo 4 ohmy, ale co kdyby to bylo i pro jiný, třeba 25 ohmů... to by bylo možná v původní dokumentaci, zdá se, že je to původné polská konstrukce, která se s úspěchem prodává i v jiných zemích.

Lze předpokládat, že součástky a jejich značení znáte, protože jste zřejmě přečetl a osadil kondenzátory i rezistory, jen si ještě zkontrolujte, zda máte správně tranzistory T1 a T2, protože jeden z nich je PNP a druhý NPN a nesmí se to přehodit, ale když jste to osazoval podle rozpisky tak to asi máte správně.


doplněno 29.01.16 16:18:

tlačítko... cinematik a anonym0 byli se správnou odpovědí rychlejší a bez zbytečné omáčky, pěkně stručně. Umíte

Ohodnoceno: 2x

Od: lojzaa
Datum: 29.01.16 16:55
Už to funguje, chtěl bych velmi poděkovat za vaší ochotu. Ještě bych měl takovej dotaz zda by někdo nevěděl jak zvýšit hlasitost. Děkuji.
Od: host
Datum: 29.01.16 16:58

Použít větší reproduktor. Tedy s větší membránou, nebo v krabice, krabici, reprobedně. Nebo místo malého zesilovače se dvěma tranzistory použít větší zesilovač, ale to by chtělo větší napájecí napájecí napětí a větší zdroj a větší reproduktor a bylo by po kráse malého jednoduchého zapojení.

lojzaaa - musím vás pochválit, za to, že vám to funguje a hlavně že jste to dal vědět, což někteří zapomínají.

Ohodnoceno: 0x

Datum: 29.01.16 17:24

Trimrem jste zkoušel kroutit?

Ohodnoceno: 0x

Od: lojzaa
Datum: 29.01.16 18:02
Zkoušel je to spíše na výšky tonu
