LED projektor - TERMISTOR?

Od: Datum: 17.01.16 19:33 odpovědí: 5 změna: 19.01.16 11:02

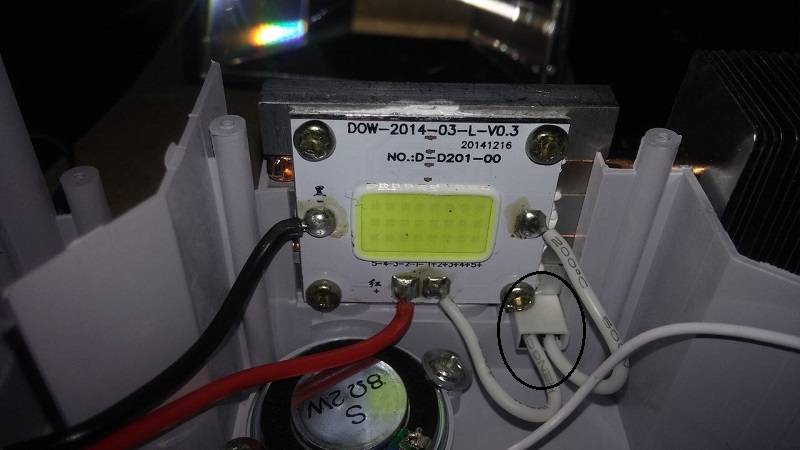

Zdravím, nevíte co je to za označenou součástku nebo k čemu to tam je?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 17.01.16 19:43
avatar

Termistor je teplotně závislý rezistor, tady je zřejmě použit jako ochrana před tepelným poškozením čipu

Ohodnoceno: 0x

Od: host
Datum: 17.01.16 19:47

Nevím jestli na to má vliv, ale když ho zapnu, tak se občas nerozsvítí 9 bodů uprostřed. Je to možný díky tomu nebo to může být vada LEDky?

Z druhý strany matka není.

Datum: 17.01.16 19:44

Jak tam drží? Co je z druhé strany? Leze z ní šroubek do chladiče a z druhé strany je chycená matkou?


doplněno 17.01.16 19:56:

Tak jak tam drží? S chladičem tedy není teplotně vázán?

Nejspíš to bude tzv polyswitch. Což je ochranný prvek (vlastně je to taky termistor PTC). Chová se jako pomalá vratná pojistka. Pokud je proud příliš velký, začne se zvyšovat jeho odpor, tím se zvýší ztrátový výkon, takže lavinovitě přejde do stavu s vysokým odoprem, kdy jím teče jen malý proud uržující teplotu a tedy o "rozepnutý" stav. Po odpojení napájení a vychladnutí se opět vrátí do původního stavu s malým odporem

Bohužel ta "vratnost" není 100%. Po několika vybaveních postupně vyhnívá a stává se stále citlivějším na proud, až je časem jeho odpor tak velký, že nedovolí chráněné zařízení provozovat.

Ale jak popisujete tu nesvítící prostřední řadu, tak to vypadá spíš na vadu led.

Ohodnoceno: 0x

Od: host
Datum: 19.01.16 10:54

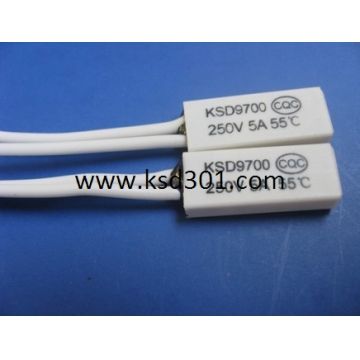

To je ta součástka,co tam přesně je. Podíval jsem se na to detailněji, takže co to je?

Od: host
Datum: 19.01.16 11:02

Už jsem vygůglil, senzor teploty, při překročení 55 stupňů se rozepne.
