Převod 187:1 /65,5:1

Od: Datum: 09.01.16 23:15 odpovědí: 4 změna: 10.01.16 11:30
Dobrý den ,potřebují pomoct ohledně elektromotoru.Na motoru o napětí 12V s převodovkou je na 1 verzi převod 187:1 a na druhé verzi převod 65,5:1.Otáčky nejsou uvedeny .Hřídel má průměr 8mm.Na hřídely bude remenicka o prumeru 45mm.Moturek potřebují k výrobě vibracniho separatoru.Od osy hřídele bude ve vzdálenosti 14 mm vyvrtana díra pro uchycení táhla které my při jedné otočce hřídele vykoná příčný pohyb táhla směrem dopředu 10mm a směrem vzad 10mm .Tím pádem pracovní pohyb (kmit)táhla bude 20 mm při 1ot.A potřebují motor který by my dělal za 1 minutu 300-450kmitu.Pomůže my někdo.Zdali mám koupit motor číslo 1 nebo 2.

Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 09.01.16 23:33
avatar

No, nevím jaký motor vybrat. Ale asi takovej, kterej má na výstupní hřídeli otáčky 300 - 450 ot/min.Jen si ještě dovolím podotknout, žekdyž vyvrtáš od osy 14 mm díru pro čep, nebude mít táhlo pohyb 10 mm tam a 10 mm zpátky.

Ohodnoceno: 0x

Od: paw®
Datum: 10.01.16 11:14
Ale bude. Podle popisu bude remenice slouzit jako jakasi klikovka.
Ohodnoceno: 2x

Od: paw®
Datum: 09.01.16 23:36

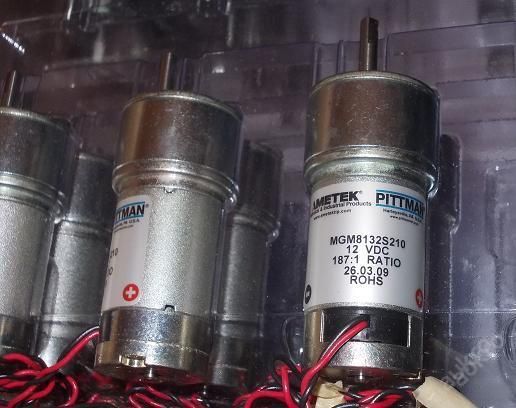

Pokud si date do guugla najit mgm8132s210, tak dostanete katalogovy list, kde pisou 42rpm. A pokud budete znat i typ toho druheho motoru, tak zjistite i to. A porovnejte si moment, aby to utahlo
Ohodnoceno: 0x

Od: miroslavkure
Datum: 10.01.16 11:30

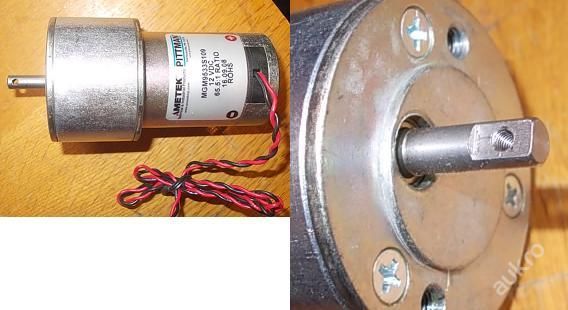

Takže když je převod 187:1 a 42rpm tak to musim mezi sebou vydělit či vynásobit abych dostal výsledné otáčky?Na foto je druhy typ motoru.Moment nevím ,ale maximální váhové zatížení bude 1Kg a to je vážně maximum.teflonova deska má 528gramu.Takže by to mnel zvládnout.usuzuji
