4 svítivé LED na 2 tužkovky

Od: Datum: 18.12.15 15:24 odpovědí: 8 změna: 20.12.15 00:19
Dobrý den. Potřeboval bych 4 vysoce svítivé LED napájet 2 tužkovkami. Podle prodejce ty LED potřebují 2 - 2,2 V a odběr proudu mají 20 mA. Myslel jsem, že ty tužkovky dám do série a ty LEDky paralelně. Zkusil jsem vypočítat předřadný odpor (nevím jestli správně, moc se v tom nevyznám) a vyšlo mi pouhých 10 Ohm. Má cenu tam tak nepatrný odpor vůbec dávat? Ale když ho tam nedám, půjdou do LEDek 3 volty - nezničí se tím? Nebo jak bych to co nejjednoduššeji zapojil?
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 18.12.15 15:46

nebudu nic počítat ale když dáte nabíjecí 1,2V x2 rovná se 2,4V


doplněno 18.12.15 15:53:

dle mne ano , no a možná by se dali najít i třívoltové diody.


doplněno 18.12.15 15:57:

třeba zde a pod.

http://www.bel-shop.eu/cz-detail-570-led-bila-10-mm.html


doplněno 18.12.15 16:48:

tak doplňuji :

Supersvítivé LED diody 5 mm

Svítivé diody je nutné pripojit na napájení ve správné

polarite. Katoda (je pripojena ke kratšímu vývodu a

pouzdro je u ní zploštelé) se pripojuje na mínus a

anoda na plus.

LED diody musí být napájeny stejnosmerným proudem

0,025 A, potrebné napetí záleží na jejich barve:

Zelené, modré a bílé: 3,3 V, cervené a žluté: 2 V

Pozor! LED diody nelze pripojit prímo na nape

bez ochranného odporu, hrozí jejích znicení!

Ochranný odpor se vypocítá podle vzorce:

Id

Unap Ud

R

=

R je ochranný odpor, Unap je napájecí napetí, Ud je napájecí

napetí LED diody (prípadne soucet napetí více

diod zapojených v sérii) a Id je napájecí proud LED diody

(0,025 A)

Praktický postup zapojení svítivých diod:

Na plus napájecího zdroje pripojte jeden vývod

ochranného odporu. Na druhý vývod ochranného odporu

pripojte delší vývod svítivé diody (anodu). Na

kratší vývod diody pripojte delší vývod prípadné další

svítivé diody v sérii atd. Kratší vývod (katoda) poslední

svítivé diody v sérii pripojte na mínus napájecího

zdroje.

Ohodnoceno: 0x

Od: ctenar
Datum: 18.12.15 15:50
Takže tím bych měl vše vyřešeno? To by bylo bezva.
Datum: 18.12.15 17:23

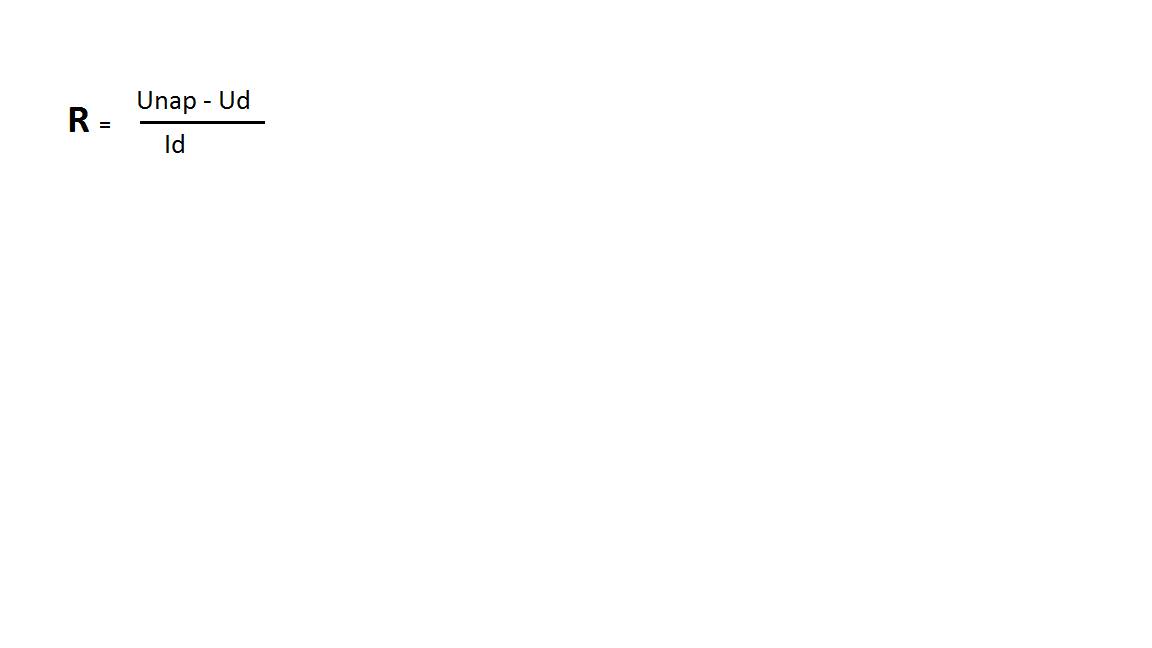

jen doplním znovu ten vzorec :
R je ochranný odpor, Unap je napájecí napetí, Ud je napájecí
napetí LED diody (prípadne soucet napetí více
diod zapojených v sérii) a Id je napájecí proud LED diody
(0,025 A)
Zdroj: https://www.poradte.cz/odpoved.php?idkey=1686623
Ohodnoceno: 0x

Od: host
Datum: 18.12.15 16:11

Není to vyřešeno. Záleží na typickém napětí pro rozsvícení LED, jak s obyčejnou svítivostí, tak s vysokou. V katalogu ho najdete jako UF. Například červená může mít UF 1,8 V, některé 2 V. Totéž, nebo i víc, třeba 2,2 V, nebo až 2,4 Vzelená a žlutá. Modrá má kolem 3 až 3 a půl voltu (čísla jsou vycucaná z prstu, je třeba je najít v katalogu), totéž bílá nebo smaragdově zelená, některé až do 3,6 V.

Takže když vám vaše vysoce svítivá LED bude svítit na dva nabíjecí články po 1,2 V, tedy dohromady na 2,4 V, bude to spíš náhoda. I když některé LED svítilničky na klíče apod jsou napájené jedním nebo dvěma placatými knoflíkovými články i bez předřadného odporu, ale tam se uplatňuje vnitřní odpor těchto článků, na kterém napětí při odběru proudu 20 mA do LED klesne na potřebnou mez a LED nezničí.

Podíveje se do dobrého katalogu, a hledejte kromě tvaru a barvy LED i napětí UF


doplněno 18.12.15 16:18:

Jenom pro doplnění, jak se to počítá. Máme například plochou baterii 4,5 V a LED s typickým napětím UF = 2 V. Ptáme se: "o kolik je napětí baterie vyšší než napětí pro LED?" a vypočítáme U = Ubaterie - UF = 4,5 - 2 = 2,5 V.

To je napětí, které se musí srazit na odporu. Pro výpočet odporu potřebujeme znát proud pro svícení LED, obvykle (ale ne vždy!) to bývá 20 mA (což je 0,020 A). Odpor počítáme podle Ohmova zákona R=U/I a dosadíme ne napětí baterie, ale právě jen ten rozdíl, který potřebujeme srazit,

Takže to je R = 2,5 / 0,020 = 250 / 2 = 125. Takový odpor se nevyrábí. Když použime menší, jenom 120 ohmů, poteče nám o trošku větší proud, když použijem 150 ohmů, poteče nám trošku menší proud, ale LED bude svítit.

Zkuste si to vypočítat pro vaše napětí dvou tužkových článků po 1,5 V což je 3 V a napětí pro LED třeba ty 2 V a proud 20 mA.

Ohodnoceno: 0x

Datum: 18.12.15 16:14
avatar

Tech 10 Ohmů Vám vyšlo správně a mají své opodstatnění, "ztratí" se na nich tech 0,8V když jimi poteče 80mA a těch 80mA by mělo protékat při 2,2V na diodách. Možná by bylo možné použít usměrňovací Si diodu s úbytkem napětí na přechodu P/N 0,7V.

Ohodnoceno: 0x

Od: mkat®
Datum: 18.12.15 17:24
avatar

Pri ledkách treba dodržať naätie ,ale aj prúd.Preto sa tam ma dávať predradený odpor.Aby vám diodou netiekol večší prúd ako je dovolený,podľa kataloga.

Ohodnoceno: 0x

Od: ctenar
Datum: 18.12.15 22:24
Takže to vyšlo jak jsem doufal - 2 nabíjecí tužkovky v sérii, k nim připojené 4 LEDky spojené paralelně, žádný předřadný odpor, vše krásně svítí, paráda...
Datum: 20.12.15 00:19
avatar

To ale neznaměná, že je vše vpořádku! Jestli mi nevěříte, zkuste si změřit proud obvodem a napětí na diodách a oboje pak porovnat v datovym listu LED diody (údaje If a Vf). Vyšší hodnoty než typické = doporučuji rezistor použít ;)

Ohodnoceno: 0x
