Typ zdroje?

Od: Datum: 07.12.15 16:09 odpovědí: 13 změna: 17.01.16 15:02

Dobrý den, Potřebuju si koupit novej zdroj, ale nevím co je to za typ. Je tam napsaný jen 24W

Zdroj částečně funguje, ale začne se po nějaký době vypínat je v něm něco vypálenýho.

Jak mám zjistit jaký zdroj potřebuju? Zkoušel jsem měřit napětí psalo mi to 318V po druhý mi to psalo 314 a postupně se to zas zvedalo. Dá se to takhle zmeřit? Mám změřit ještě proud? Nebo jak jinak to zjistit? Děkuji


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 07.12.15 16:18
avatar
Aspoň fotka by nebyla? K čemu to je zdroj?
Ohodnoceno: 0x

Datum: 07.12.15 16:21
avatar

jednat by to chtělo alespoň fotku když už není štítek, pak k čemu slouží... Jinak uvnitř mohou být jen kondenzátory v prčicích (napovídá k tomu to že se po určité době vypíná), ovšem může to být klidně i tepelná pojistka a tím pádem vadných víc věcí

Ohodnoceno: 0x

Od: jakel
Datum: 07.12.15 18:47
Myslím si že je to ta tepelná pojistka. Zdroj je k led osvětlení. Je tam 144 smd led. Chcete fotku bílé krabičky nebo foto vnitřku zdroje? :D
Od: mkat®
Datum: 07.12.15 17:28
avatar

To sú nejaké divné čísla toho napätia.- 318V.Ten zdroj ide pre boha ,do čoho?Istotne si dobre meral?Musíš tam mať napísané ake napätie ide zo zdroja.Skús dať foto,alebo kde to používaš.Takto ti ťažko niekto poradí.

Ohodnoceno: 0x

Od: jakel
Datum: 08.12.15 13:37

Právě mi to přijde divný. Když jsem připojil osvětlení tak jsem tam naměřil jen 39,8V

Nikde to tam napsaný není !


doplněno 15.12.15 13:16:

Na zdroji je napsáno jen 24W AC:100-240V~50/60Hz a to je vstupní napětí.

Jak tedy změřit výstupní hodnoty podle kterých bych mohl koupit nový? Děkuji

Od: mkat®
Datum: 15.12.15 16:31
avatar

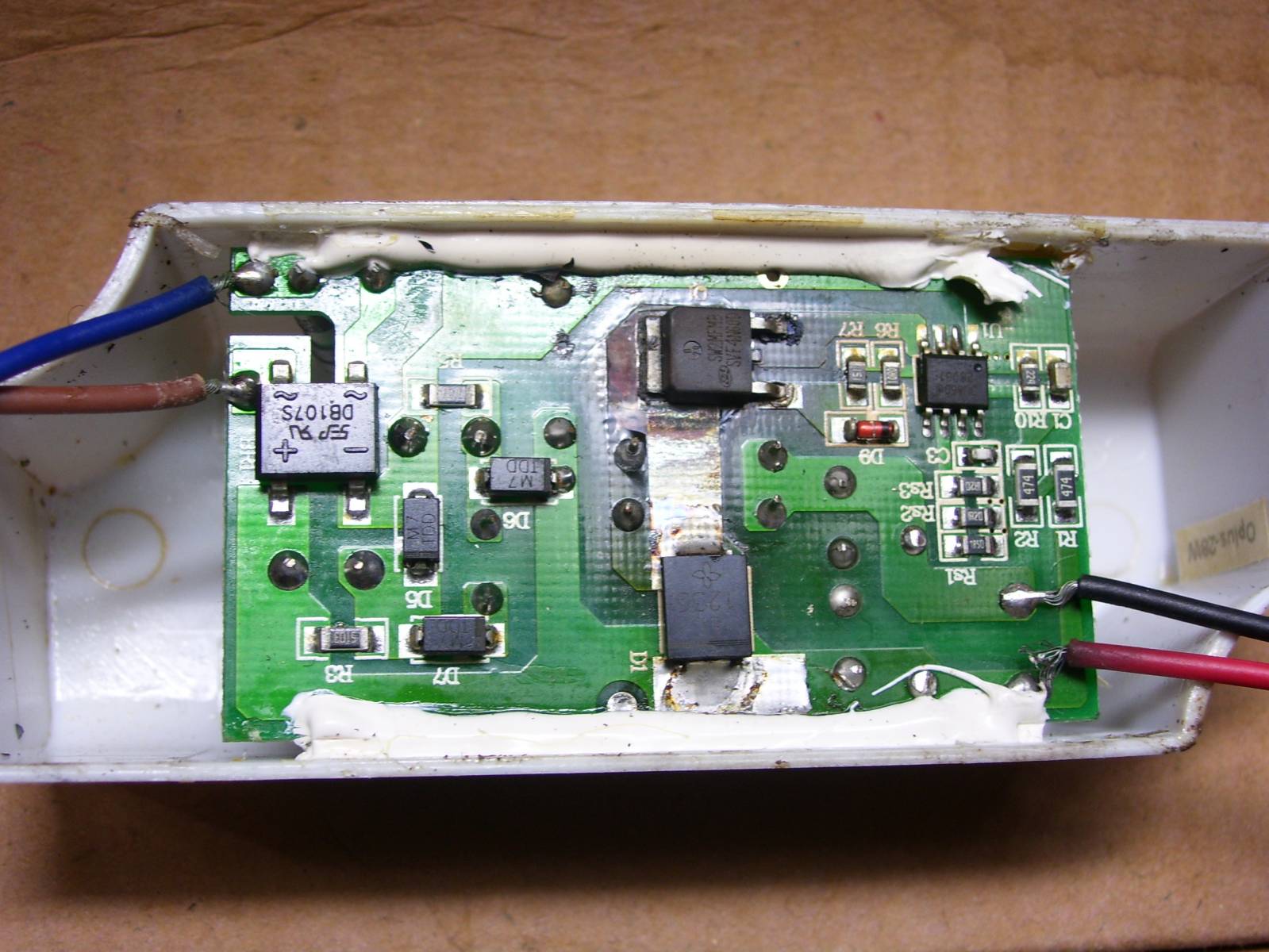

Najprv skús preletovať tú vyhriatu súčiastku.Neviem či to je nejaký tranzistor ,alebo dvojdioda.To je to čudo oproti D1.Plošák trochu oškrab,očisti pri nôžkach a preletuj.Mohmo by sa to zlepšiť.Teraz su tam studené spoje a preto ti to môže po dobe vypínať.Oprav aj ten červený drotik ,drží len silou vôle.(ten pri tom čiernom)Ak máš merák ,tak prepni na jednosmerné napätie a zmeraj koľko voltov je na čiernom a červenom kábliku.Najprv na prázdno a potom aj z pripojeným svetlom.

Ohodnoceno: 0x

Od: jakel
Datum: 26.12.15 10:44

Tak jsem to přeletoval a naměřil jsem na prázdno 320V a s připojeným světlem 39,2V

Co dál změřit? Je tento zdroj proudový? Děkuji

Od: hm®
Datum: 16.01.16 14:04
avatar

Jestli je určen pro LED, je docela pravděpodobné, že to může být proudový zdroj. A výrazný rozdíl napětí na_prázdno / při_zátěži by tomu nasvědčoval. Co to přesně je za zdroj?

Ohodnoceno: 1x

Od: jakel
Datum: 16.01.16 13:20

Zdroj se stále vypíná, tak jaký mám koupit zdroj? Nějakej třeba od 30 V do 70 V? Nebo s nějakým podobným napětím s kterým se dá zdroj sehnat. A změřit si proud? A podle toho vybrat? Zdroj nechci spravit chci novej tak, aby mi osvětlení fungovalo a aby se hned nespalilo. Přece nemůže být tak složitý né?

Od: dylin
Datum: 16.01.16 13:26

Viděl jsem v jednom hobby obchodě v oddělení osvětlení, že mají přímo zdroje pro LED světla podle výkonu. Tak když znáte, že má 24W, tak by neměl být problém koupit jeho ekvivalent.

Ohodnoceno: 0x

Od: rv
Datum: 16.01.16 14:15
Když nevíš parametry zdroje, tak třeba víš parametry zátěže. O jaká světla se jedná.
Ohodnoceno: 0x

Od: jakel
Datum: 17.01.16 14:30

Je tam 144 smd led diod. Našel jsem třeba tento zdroj - http://www.mercateo.cz/p/2806-APC(2d)25(2d)350/Zdroj_sp_nan_pro_diody_LED_24_5W_25_70VDC_350mA_90_264VAC.html?showSimplePage=NO&ViewName=live_cz~showGrossColumn&pk_campaign=SEA_PLA&pk_kwd=LED(20)Ansteuer(2d)IC

Nevím jestli je tam spravný proud mám ho tedy změřit na původním osvětlení? Napětí by mohlo sedět. Kdy by byl proud menší tak to bude svítit akorát míň né? Nebo by to něčemu vadilo? Na původnim zdroji je napsáno 24 w uvnitř zdroje je lístek kde je napsáno 25 w


doplněno 17.01.16 14:59:

Nebo jsou tam i jiný zdroje např. ( ten by byl asi lepší má vyšší proud? )

http://www.mercateo.cz/p/live_cz~showGrossColumn*2806-APC(2d)25(2d)500/Zdroj_spinany_pro_diody_LED_25_2W_15_50VDC_500mA_90_264VAC.html

Nebo co tenhle ten má od do napětí i proud? http://www.mercateo.cz/p/live_cz~showGrossColumn*2806-LCM(2d)25/Zdroj_spinany_pro_diody_LED_25_2W_6_54VDC_350_1050mA_IP20.html

Od: rv
Datum: 17.01.16 15:02

300mA bývá častá hodnota u LED světel. Požívám zdroje jako http://www.aliexpress.com/sto…76204.htmlhweb1451318400_6151

Pokud si pořídíš proudový zdroj moc slabý, tak LED nemusí svítit vůbec, protože se neotevřou ani při dosažení max. napětí zdroje.

Ohodnoceno: 0x
