Smer otaceni

Od: Datum: 18.10.15 20:21 odpovědí: 5 změna: 22.10.15 11:51
avatar
pro ovladani magnetu mam impuls 5sec po te dobe se magnet rozepne jak ale vyresim problem kdyz magnet vymenim za dc motor ktery ma jen 2draty pro napajeni po impulsu sice otevre soupatko ale jak ho znova zasoupnu jak otocim + a - predstava asi takova nastane impuls soupe se otevre a po uplynutem case ktery lze nastavit az na jednu minutu by se melo soupe znovu automaticky zavirat motor ma koncove spinace dekuji vsem za radu
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: dantdo
Datum: 20.10.15 09:55

co třeba tři relé? jedno bude přepínat polaritu dc motoru (dva přepínací kontakty), další bude na koncovém spínači jako klopný obvod (latch) a poslední bude na druhém koncáku "resetovat" ten latch resp. bude bude měnit spínací kontakt dorazu na rozpínací kontakt - invertor, který to vrátí do výchozího stavu, problém ale bude s tím, jak ošetřit aby to po tom cyklu nejelo znova...

asi další relé jako latch a nastavit délku pulzu bezpečně kratší než délka cyklu, pochopitelně motor a relé mají nezávislý zdroj na pulzu

předpokládám že koncáky jsou spínací, pokud jsou přepínací šlo by to určitě i jednodušeji

Ohodnoceno: 2x

Datum: 21.10.15 00:11
avatar

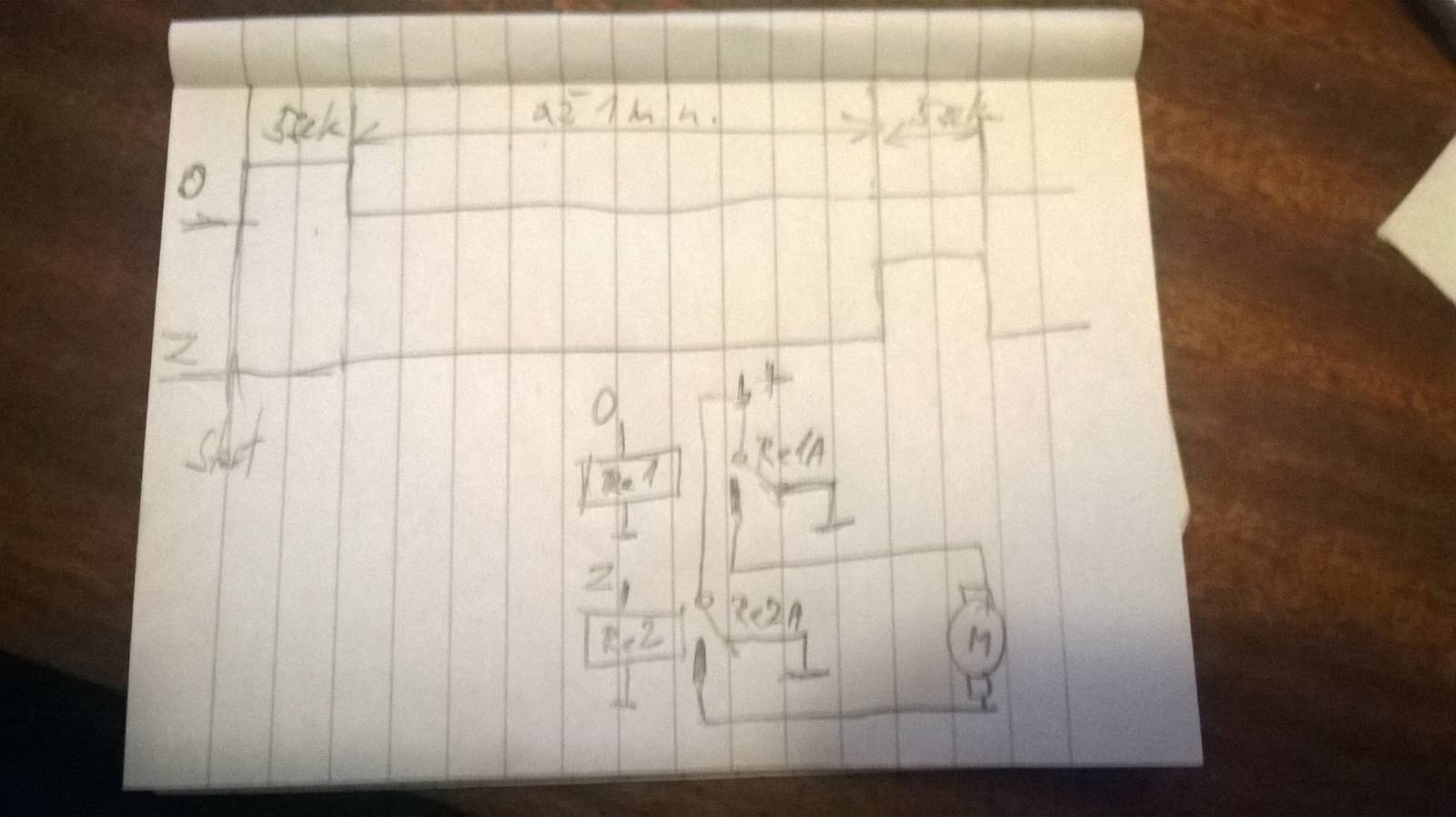

Třeba takhle. To je silové ovládání. Řešení těch ovládacích časovačů(5s/0-1min/5sek) je nutné řešit podle tvaru vstupního ovládacího signálu. Budou to dva až tři časovače.


doplněno 21.10.15 00:33:

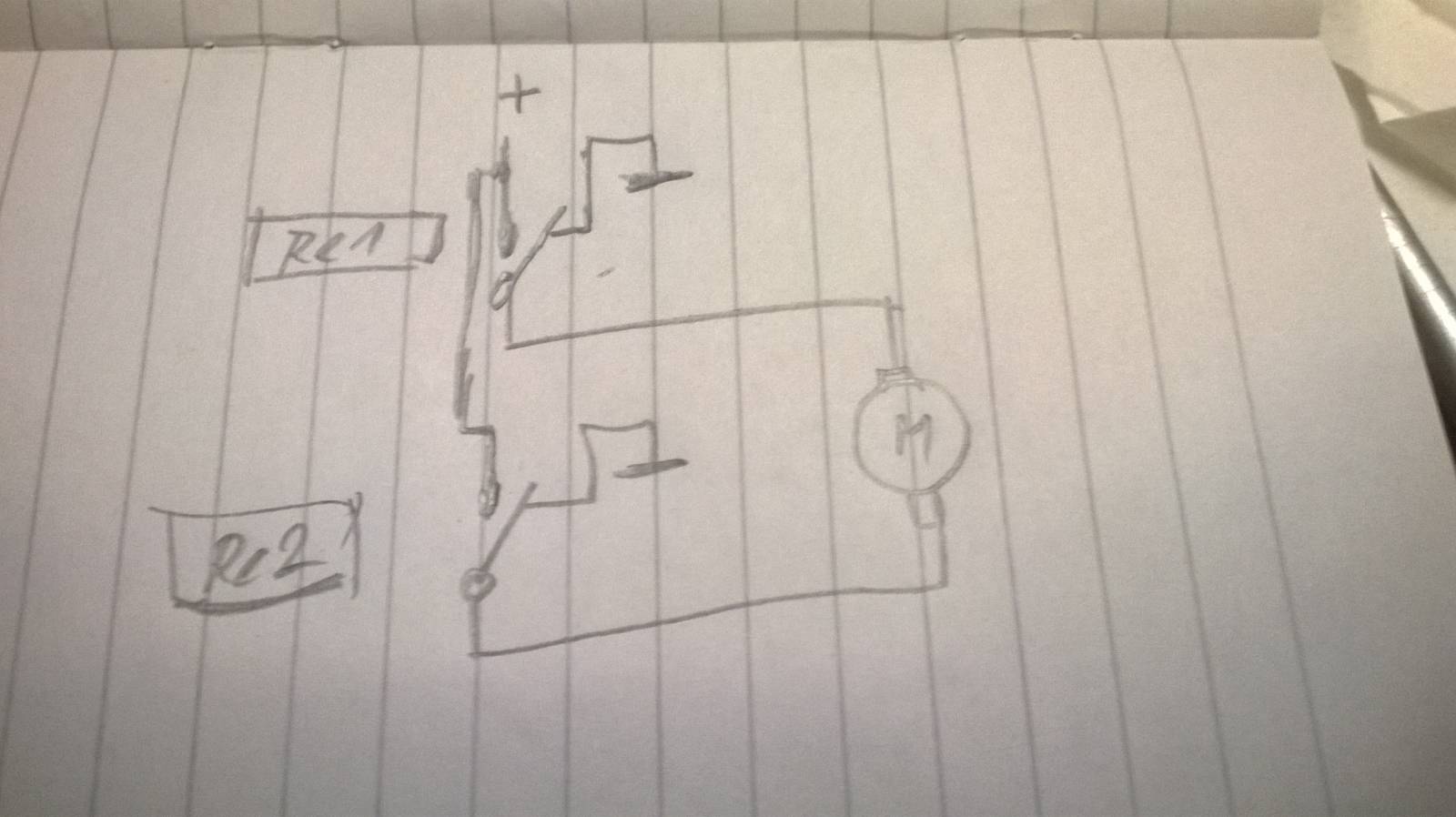

Omlouvám se. to zapojení kontaktů relé mám blbě. Takhle to má být. Práce kvapná, málo platná.

Ohodnoceno: 2x

Od: duha®
Datum: 21.10.15 19:26
avatar

děkuji všem za návrhy,složitost zapojení je docela velká avšak ne neuskutečnitelná,nebylo by snažší než tam dávat spoustu relé použít 12V stykač s pulzem na cívku a napájení motoru na tvrdo na kontakty nahoře pro uzavření při impulzu kontakty dole s otočením + a - ted jde o to jestli by to takto fungovalo , můžete mi poradit byl bych rád kdyby jste si řekli svůj názor na toto použití zatím děkuji všem a moc za vyjádření a ochotu

Datum: 21.10.15 20:21
avatar

Asi by nebyl problém Vám to namalovat celé. Potřebuji ale vědět, jestli tomu rozumím správně, a jedná se o uzavřený cyklus: start-otevřít-počkat-zavřít-čekat na nový start.

Přijde startovací impuls(jak dlouhý je, jakou má polaritu, jaké napětí?

Sepne se na 5 sek. relé(stykač) je jedno jak tomu budete říkat. Motor otvírá klapku. Co udělá motor když dojede na koncovou pozici rychleji? Musí být napájení odpojeno koncovým spínačem? Nebo má mechanický doraz, a ta chvilka přetížení mu nevadí? Časování od?sek do 1min. Máte vyřešeno, nebo musí být součástí řešení? Jak přesné musí být? Zavírání klapky: opět 5sek. Má motor mechanický doraz, nebo musí být zastaven před uplynutím doby koncovým spínačem. Ty koncové spínače mají spínací, rozpínací nebo přepínací kontakty.

Jaké napájecí napětí máte k dispozici? 12V?

Ohodnoceno: 2x

Od: duha®
Datum: 22.10.15 11:51
avatar

http://m.solfoton.eu/products/linearni-pohon-50mm-12v/

omlouvám se za pozdní reakci ale pojdme na to co bude napojeno je odkaz na začátku

rozumíte správně je to uzavřeny cyklus start-otevřít-zavřít-čekat na další impuls

moje představa s vložením stykače pro přepnutí polarity - impuls 12V v délce 5sec/možno až 1 minuta/sepnutí stykače píst se zasouvá - uplyne doba stykač rozepne /horní kontakty/píst se vysouvá tak dlouho než dojede na vlastní koncák a tím se zastaví dojde k uzavření.Nelze změnit impuls,to musí zůstat,napájení motoru lze přivést dodatečně.Jaké má motor koncáky zatím nevím vše ale funguje na 12V zatím moc děkuji za další info
