Tranzistor měření

Od: Datum: 11.10.15 18:54 odpovědí: 4 změna: 11.10.15 21:02

Dobrý den poradil by mi někdo jak zjistit u tranzistoru bázi, kolektor, emitor?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 11.10.15 19:02
avatar

Nejlépe si najít datasheet daného tranzistoru, v tom je google velku sdílný

Ohodnoceno: 0x

Od: host
Datum: 11.10.15 19:46

jenom doplním přechozího rádce: ne všechny součástky se třemi nožičkami jsou tranzistory...

Ohodnoceno: 0x

Datum: 11.10.15 20:33
avatar

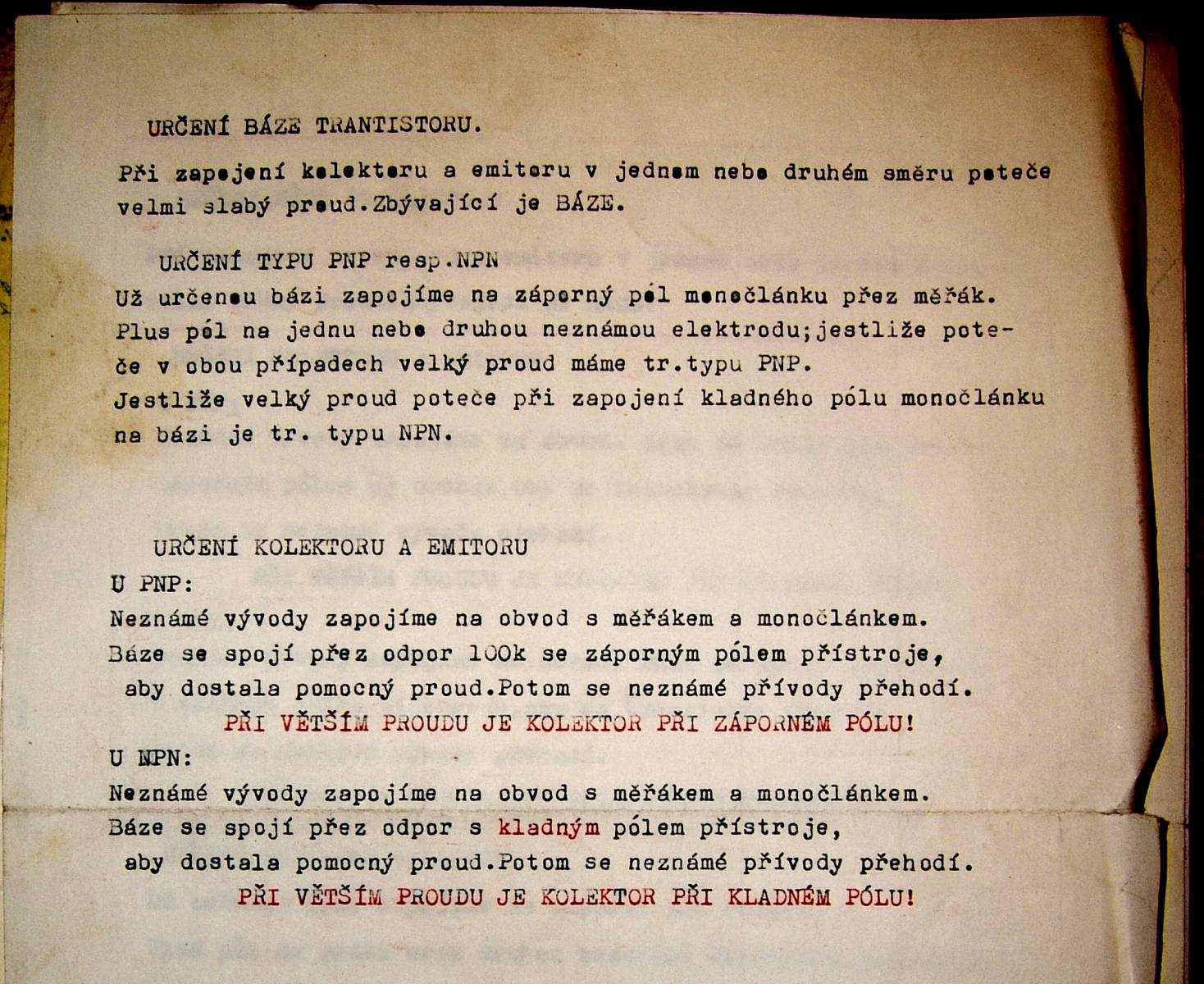

Pokud to z nějakého důvodu nezjistíte z netu, ofotil jsem Vám třicet let starý návod.

Ohodnoceno: 0x

Od: luha®
Datum: 11.10.15 21:02

Na měřáku nastavte měření diody, když je kladný vodič z měřáku připojený na bázi, obě další nožičky ukazují napětí asi 700 mV (kolektor vždy o něco menší), jedná se o typ NPN. Při zapojení záporného vodiče na bázi měřák neukáže nic. U PNP je to naopak - na bázi připojit záporný vodič, kladný ukáže na obou zbývajících nožičkách napětí. Pokud změřením toto pravidlo neplatí, nejedná se o bázi. Germaniové tranzistory mají napětí menší - asi 300 mV.

Ohodnoceno: 0x
