Nepájivé pole

Od: Datum: 09.10.15 20:56 odpovědí: 3 změna: 10.10.15 14:47

Chtěl bych se zeptat jaké je lepší nepájivé pole :

Nepájivé kontaktní pole DS1136-08-1360 nebo Nepájivé kontaktní pole ZY-204?

Děkuji !


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: ctenar
Datum: 10.10.15 06:51

Ta ZY ma vice napajecich pinu v poli.

Co se tyka kvality, tak na to odpoved nevim. U toho DS se daji dohledat zakladni parametry (jake draty tam cpat).

ZY u GME.cz

Ohodnoceno: 2x

Od: host
Datum: 10.10.15 08:47

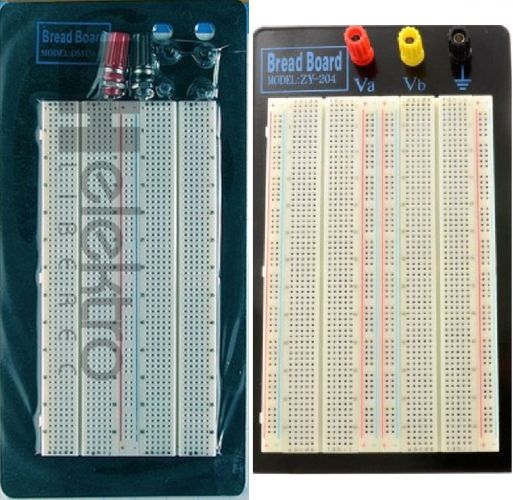

Díky tomu, že ctenar vložil obrázky, lze odpovědět i tak, že nepájivé kontaktní pole vlevo má uprostřed jednu napájecí sběrnici - červený proužek naznačuje, že všechny dírky od shora až dolů jsou pro kladný pól napájení vedlejší modrý pro záporný pól. Deska vpravo má tři napájecí pruhy Va, Vb a zem, takže by to šlo použít i pro symetrické napájení obvodů například s operačními zesilovači nebo jiné obvody.

Oba mají výhodu, že mají napájecí přístrojové svorky zdířky. Pro jednuché obvody stačí menší ZY-60, viz například http://www.gme.cz/img/cache/8…ktni-pole-zy-60-obrazek-1.jpg který má na obou stranách dvě řádky pro plus a mínus, což nemusí být jenom pro napájení, například viz http://wiki.sps-pi.cz/images/6/6b/Fritzing-008.jpg

Ohodnoceno: 0x

Datum: 10.10.15 14:47
avatar

Jednoznačně ZY-204. Má napájecí sběrnici i po krajích. Mnohem lépe se s ní dělá. Hlavně pokud chcete hodně pracovat s IO. Dokážete na tomto poli propojit libovolný vývod IO ať přímo nebo nějakou součástkou, propojit s libovolným potenciálem. Lze, při troše opatrnosti, mít i dvě až čtyři různá napětí na těch sběrnicích. Nejčasteji se používají dvě, např. Vcc5V(12V¨;), a na tom poli stabilizátor(5V, nebo 3,3V) podle potřeby.

Ohodnoceno: 0x
