Zapojení kabelu. Sluchátka

Od: Datum: 05.10.15 15:03 odpovědí: 9 změna: 08.10.15 22:21

Dobrý den

Zlobilo mi ovládání hlasitosti na kabelu sluchátek tak sem se to snažil rozebrat a nějak opravit... Nakonec to dopadlo tak že se to rozbilo a já ty kabely do toho malého ovladače přefiknul... V domění že zapojím pár kablíků k sobě a bude to hrát furt nahlas.

Opak je pravdou... Těch kabelů tady je tolik že nevím co k čemu... Jen podle barvy bych je dokážu něco k sobě spojit ale stejně nehrajou... Fakt už nevím jestli je vyhodit... Uplně funkční sluchátka *ee*

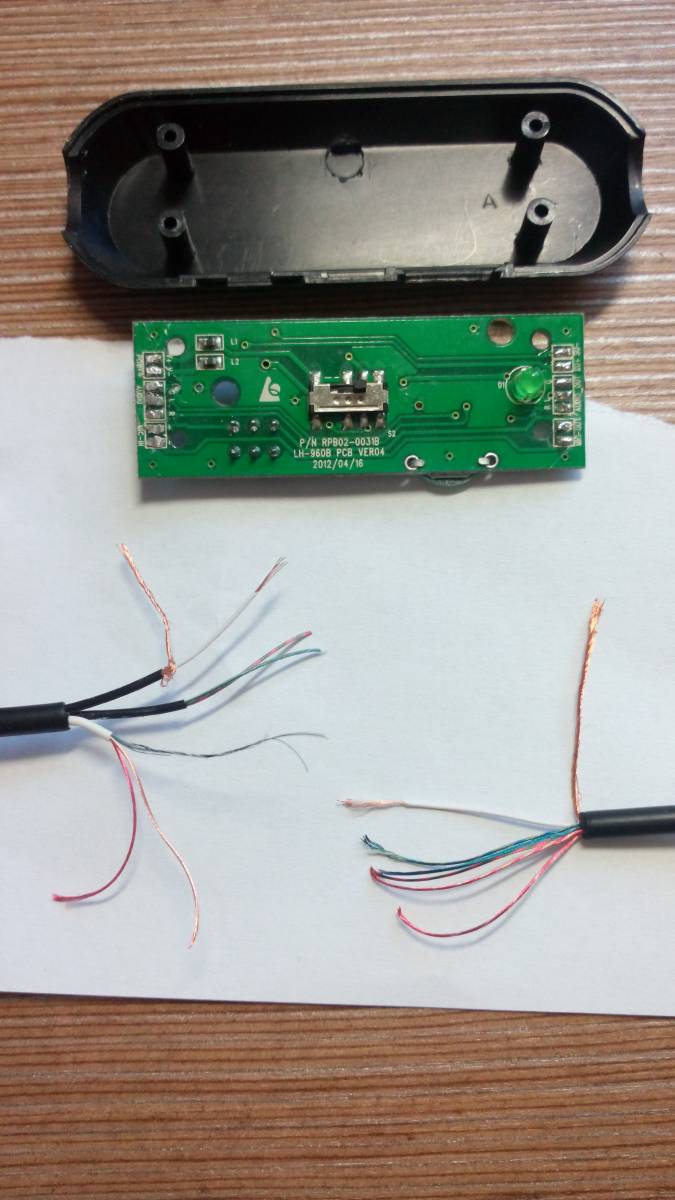

Poradtě mi prosím podle fotky jestli má cenu se s tim nějak pájet nebo to rovnou hodim do hajzlu...



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 07.10.15 11:32
avatar

Podle barev by mělo natvrdo hrát zapojení pouze červená, průhledná a zemníví jak je to na spodní části foto ostatní by mělo být ovládací.

Ohodnoceno: 0x

Od: rv
Datum: 07.10.15 12:45

Gratuluji. Začal bych u sluchátek a našel, které 2 vodiče jsou ke každému sluchátku (klidně pomocí 1.5V baterie - krátký dotek a jestli sluchátko lupne). Druhou stranu snadno pomocí multimetru (rozsah Ohm, jeden kontakt měřáku na konektor a druhým hledám u těch ustřižených, který dá nulový odpor)

Ohodnoceno: 0x

Datum: 07.10.15 17:12

V tom se vůbec nevyznám... Už sem se to pokoušel zapojit a sluchátka ani nešuměla nic... Zdá se že ty tlustější kabely budou zdroj do sluchátek a ty malinkaté jen informace... Do sluchátek totiž vede i mikrofon a vibrace...

Od: rv
Datum: 07.10.15 18:18

Bylo by dobré ukázat i ten konektor na druhé straně. Obvykle se připojují přes jack a USB slouží jen pro napájení a vibrace. Pokud ty kabely vlevo vedou ke sluchátkům, tak si tipnu, že levý + pravý kanál jsou na tom bílém kabelu červený + průhledný proti stínění. Takže s baterií škrtnout mezi stínění a červený a jestli bude slyšet v jednom sluchátku a pak to samé mezi průhledný + stínění. Pak stínění obou částí propojit, jack strčit do sluchátkového vstupu, pustit muziku, nastavit vyšší hlasitost, nasadit sluchátka a zkoušet v ruce po jednom propojení kablíků z prava s červeným zleva. To samé pak pro průhledný zleva.

Ohodnoceno: 0x

Datum: 07.10.15 20:09

Ten kabel v levo vede do PC a rozděluje se na jack USB a jack mikrofonu...

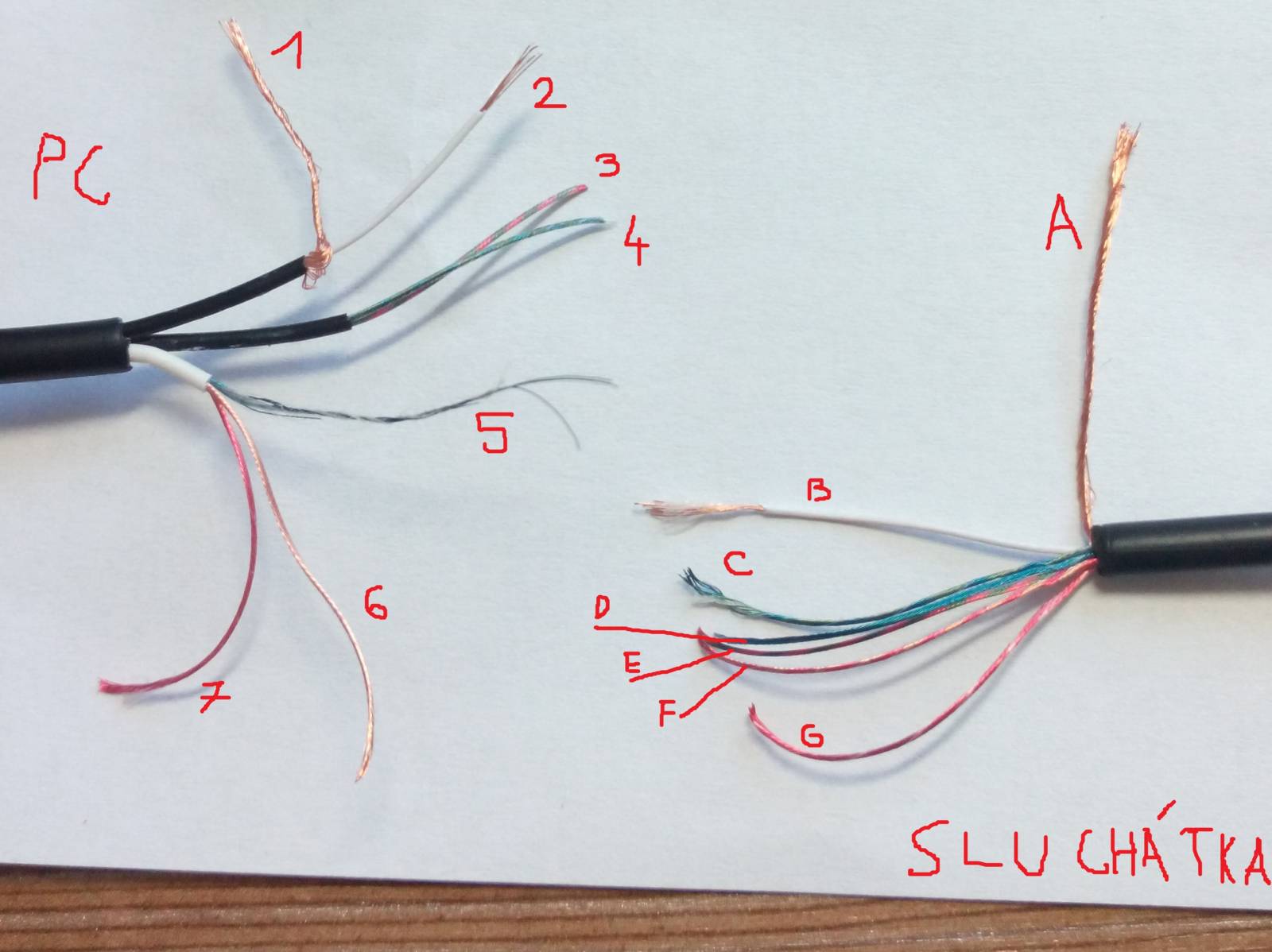

Jinak se pokusím spojit ty kablíky tou baterkou, popřípadě mě prosím navigujte pomocí připsaných čísel a písmen :)

Děkuji moc

Od: rv
Datum: 07.10.15 21:08

Tak na "A" drž jednu stranu baterky a na druhou stranu škrtni postupně "B" až "G". Zapamatuj si ty 2 kabely, kdy to lupne v pravém a levém sluchátku.

Pak pokračuj jak jsem psal výše.

Ohodnoceno: 0x

Datum: 08.10.15 18:12

Dělal jsem jak jste psal a ani nic výrazného nebylo slyšet... Je to na nic vyhodit sluchátka který funhují ale co se dá dělat no... Možná zkusím nějakou zastavárnu ať si to opraví... *smich*

doplněno 08.10.15 18:13:

A jestli je ani tam nebudou chtít tak je natřu na zeleno a hodim do kopřiv..

Datum: 08.10.15 20:05

to budu káble asi lakované..treba to opáliť,oškriabať a až potom naletovať...inak to hrať nebude ;)

doplněno 08.10.15 20:06:

dnes sa lakujú všetky káble...je s tým viac roboty ale dá sa to

Ohodnoceno: 0x

Datum: 08.10.15 22:21

Myslíte že když to opálím a zkusím to znovu tou baterkou že by to mělo jít? Je pravda že když sem se to snažil jen tak opálit tak to celkem dobře hořelo *smich*
