Spojení PE + N

Od: Datum: 17.09.15 19:26 odpovědí: 2 změna: 17.09.15 20:37

dobrý den

rád bych se zeptal na správnost zapojení .

když vedou z přívodu vodiče dva (L a PEN) tak se PEN rozděluje na P a N

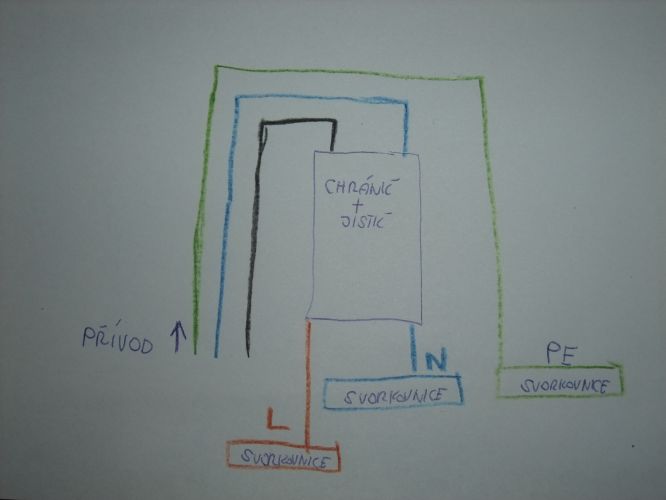

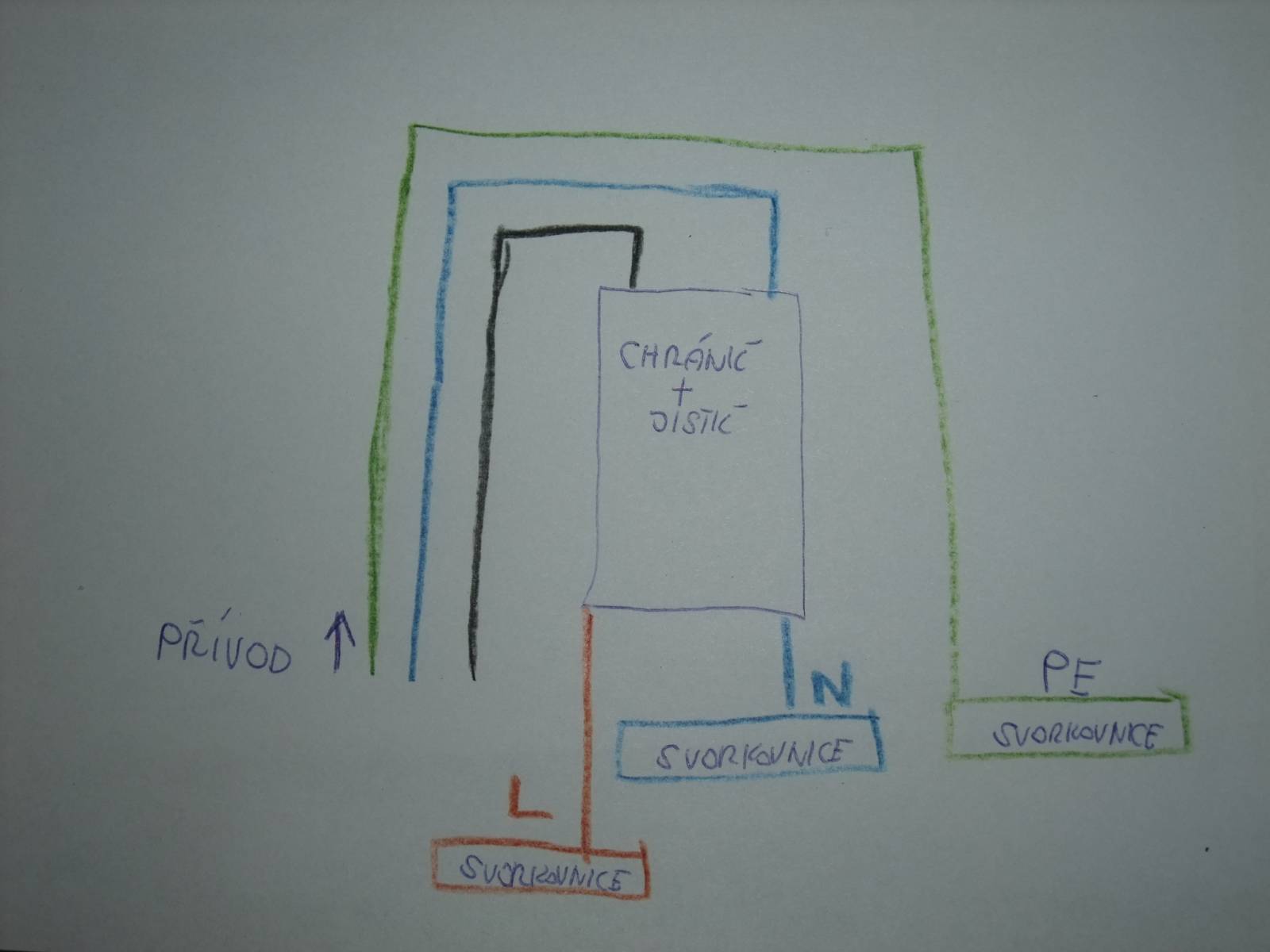

a když tedy vedou z přívodu tři (L P N) musí se P a N před proudovým chráničem spojit nebo to má být jako na obrázku?

děkuji za odpověd



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 17.09.15 20:37

Dobrý den, máte to nakresleno správně. Princip Proudového chrániče je ten, že pracuje právě s fází a nulovým(pracovním) vodičem. Za normálník okolností protéká fázovým a středním vodičem stejný proud, ale pokud dojde k nějaké poruše, třeba fáze prorazí na kostru, tím pádem dojde k rozdílů proudů, tak zareaguje součtový transformátor a vypne chránič. Proto se střední vodič nikdy nesmí spojit s ochraným, chránič by totiž ani nešel nahodit.

Ohodnoceno: 1x

Datum: 17.09.15 20:37

Jednou rozdělený PEN na PE a N se už znovu nespojuje. Takže je to tak, jak to máš na obrázku.

Ohodnoceno: 1x
