Začátečník - jaké elektrosoučástky použít?

Od: Datum: 12.09.15 21:45 odpovědí: 5 změna: 14.09.15 18:26

Dobrý den všem elektrokutilům!

Budu naprosto upřímný - v oboru elektrotechniky jsem začátečník a obvody jsem viděl naposledy na střední škole. Rád bych sestavil obvod - viz příloha - ale mám zásadní problém s určením součástek.

Prosím, všechny konspirační teorie stranou, našel jsem si návod na http://www.lucidscience.com/pro-laser%20spy%20device-1.aspx na laserový mikrofon s relativně jednoduchým schématem a v rámci poprázninové nudy jsem se ho rozhodl postavit - ovšem ejhle...

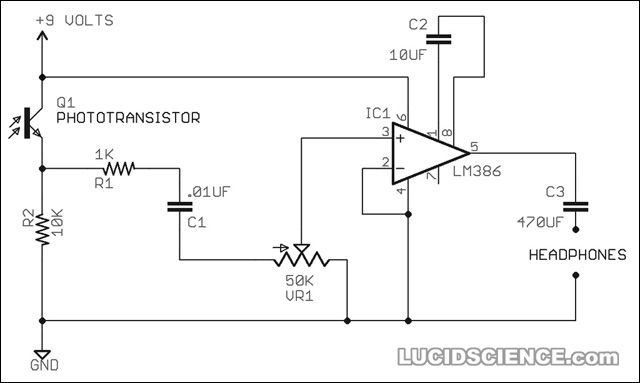

Po prozkoumání schématu zjistíte, že je třeba těchto součástek:

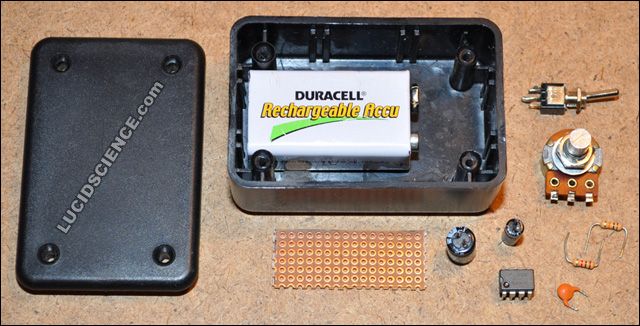

R1:1K, R2:10K, C1:.01uF, C2:10uF, C3:470uF, VR1: 50k(nebo 100k) variabilní rezistor, NPN fototranzistor a IC1: LM386.

Většinu jsem našel na www.ges.cz, ale nevím si poradit s tím, že rezistorů je více druhů... Jednotlivé otázky:
1) REZISTORY- ty jsou na GES děleny na SMD/uhlíkové/metalizované atd... pokud půjdu selskou logikou a vyberu uhlíkové>a najdu pro R2(10k):RC0204 10K0 5% - bude to ono? obdobně bych pro R1 vybral RC0204 1K00 5%. V pořádku? Pokud ano, jenom nerozumím tomu dělení na 0,125W, 0,25W, 0,5W a 1W. Co je můj případ?

2) KONDENZÁTORY - obdobný problém - nevím co vybrat... mám na GES keramické, slídové, elektrlytické... a dále dělení na SMD/axiální/radiální... Já bych vybral elektrolytické hliníkové>radiální a pro 470uF např. "Elektrolytický kondenzátor RAD 470/10 RM5" napětí 10V. Je to OK? Pokud je můj postup správný, nemohu pouze nalézt kond..01uF - můžete poradit co to je/resp. kde jej najdu?

3) VR1: 50k - předpokládám se jedná o varistor. Zde jsem ale bezradný a nevím, který vybrat z http://www.ges.cz/cz/elektron…ezistory/varistory/SAF_Z.html

4) LM386 - našel jsem LM386N-1 ( http://www.ges.cz/cz/lm386n-1-GES05001244.html). Mohu jej použít? pouze mne nehraje 325mW/4V - bude to ok?

5) NPN fototranzistor - zde si jsem SKORO jistý, že to bude tento: http://www.ges.cz/cz/bpx-81-GES05114002.html, je to tak?

OMLOUVÁM SE ZA AMATÉRSKÉ OTÁZKY... odpovědi typu - běž zpátky na učňák nebo přečti si knížku XYZ prosím nepište. Pokud se zde tento dotaz nehodí tak prosím admina ať jej rovnou smaže, ale snad dostanu odpověď... :)

Poté slibuji že dám vědět, zda se mi to povedlo sestrojit a jaký byl výsledek.

Děkuji předem,
JN



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: nickys
Datum: 13.09.15 09:46

Uhlikove odpory jsou v pořádku. Pro tuto aplikaci stačí 0.125, nebo 0.25W, ostatní by byly předimenzované a velké. Co se týče .01uF, hledejte 0.01uF, tedy 10nF.

470uF a 10uF dejte elektrolyty na 10-16V, 10nF keramický. VR1 není varistor, ale obyčejný potenciometr. LM 386 z odkazu, lze použít.

Ohodnoceno: 3x

Od: host
Datum: 13.09.15 09:49

1) Rezistory stačí ty nejlevnější, na nejmenší výkon, tedy na 0,125W, protože v tomto zapojení jimi nepoteče skoro žádný proud. Na toleranci nezáleží, stačí i ty s nejmenší přesností. Prostě ty nejlevnější. Hlavně se podívejte na barevný kód značení hodnod odporů (dnes se říká rezistorů).

2) Kondenzátory s velkou kapacitou v řádu mikrofaradů (µF) se vyrábějí jako elektrolytické. Pozor, mají určitou polarizaci, takže například C2 mezi vývody 1 a 8 by měl být zapojený k jedničce. Podobně na výstupu 3 je kondenzátor C3 s polaritou plusem k výstupu a záporným pólem (na obalu kondenzátoru je naznačený čárkou) k výstupu na sluchátka. Radiální nebo axiální lze přeložit tak, že mají vývody buď na obou stranách a osazují se na ležato, nebo mají vývody na jedné straně a osazují se na výšku. Napájecí napětí budete mít 9V, takž kondenzátory na 10V, jak jste je zvolil, jsou správně.

Kondenzátor 0,01µF je při převedení na jiné jednotky 10nF. Stačí malý placatý keramický, nebo svitkový, jaký seženete, na rozměru vám asi tak moc nezáleží, stačí to nejlevnější. Možná to bude mít omezené nižší tóny, můžete k němu zkusti paralelně přidat ještě jeden stejný, nebo hned dát 22nF a vyzkoušet kvalitu zvuku.

3) Proměnný odpor VR1 je potenciometr pro nastavení hlasitosti s hodnotou 50kiloohmů. Pro hlasitost se používají potenciometry s logaritmickým průběhem označení 50k/G. Lineární potenciometr by hlasitost měnil skoro skokově, používá se na všechna možná jiná zapojení, na hlasitost v tomto zapojení je třeba logaritmický. Ale lze předpokládat, že ho budete mít stejně naplno, protože LM386 má v tomto zapojení zesílení 200x (kdyby nebyl zapojený kondenzátor 10µF mezi 1 a 8, bylo by zesílení pouze 20x).

4) LM386 je normální malý zesilovač s malým výkonem, ale s výhodou, že ho stačí napájet z baterie. Největší výkon má do 8 ohmového reproduktoru asi při 9V, víc najdete v katalogovém listu (datasheet).

5) Fototranzistor je v podstatě snímací prvek na vstupu. Kdyby vám vaše zapojení nefungovalo, zkuste na vstup připojit sluchátkový výstup z walkmana, zvukové karty PC nebo z kláves a tím si vyzkoušíte, že vám zesilovač opravdu funguje. Nečekejte zázrak, je to maličký plivník.

Je zřejmé, že víte, že toto je pouze přijímací část, že musíte mít nějaký laserový vysílač připojený k mikrofonu se zesilovačem a přijímač co nejlépe nasměrovaný na vysílač, jak je to na obrázku internetové stránky, ze které čerpáte. V podstatě vyrábíte to, čemu se říká IR (infračervená) bezdrátová sluchátka.

doplněno 13.09.15 09:50:

nickys: byl rychlejší a stručnější, bez zbytečné omáčky, je lepší

Ohodnoceno: 3x

Od: jannovak1974
Datum: 14.09.15 17:53

VELMI děkuji za obsáhlou odpověď. To je přesně to co jsem hledal.

ohledně těch kondíků - jednoduše nemohu najít 10uF kondík zde: http://www.ges.cz/cz/elektron…dialni-t-85-c/10v/SAEU72.html

myslel jsem že by zde měl být ale jsou tady až od 100uF.

OMLUVTE prosím opět možná stupidní dotaz - kde najdu 10uF?

Děkuji velmi za Váš čas,

JN

Od: nickys
Datum: 14.09.15 18:26

Když není k sehnání 10V, dejte tam na napětí větší.

Třeba tento http://www.ges.cz/cz/elektrol…ad-10-25-rm5-GES05400341.html

Ohodnoceno: 0x

Od: buss®
Datum: 13.09.15 10:22

Je nutné postavit si zesilovač? Dá se vybrat z nějakého vraku, počítače. Kondy uF jsou elektrolyty (raději na vyšší napětí), jiné keramiky, 0,1 uF je 100 k. 50 k je potenciometr, odpůrek 10 - 100 k běžný.. Je na to deska plošáku? Součástky podle toho, drátové vývody, SMD. Píšou jakýkoliv NPN fototranzistor. To zadat do vyhledávače.

Ohodnoceno: 0x
