Konektory jak a kde sehnat

Od: Datum: 09.09.15 23:09 odpovědí: 7 změna: 14.09.15 22:44

dobrý den

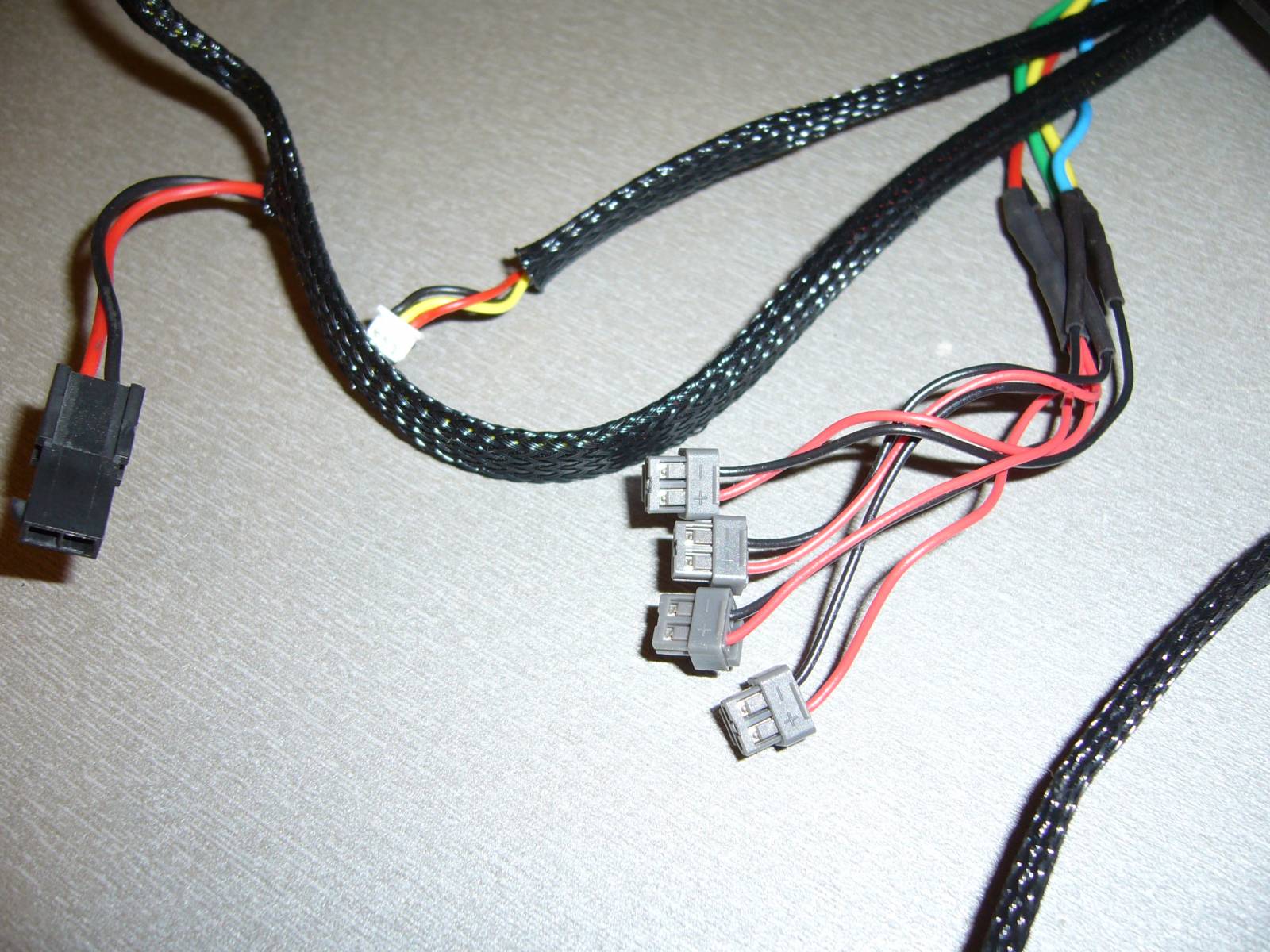

potřebuji si udělat svazek kabelů s konektory viz obrázek, mám otázky:

1. jak se konektory jmenuji, jaké mají označení? na obrázku je nekolik druhů...

2. kde se dají koupit?

3. jak a čím se připojí na kabel - nástroje k tomu, postup?

4. jak se jemnuje ta černý pletená bužírka, kde koupit, označení?

děkuji za přesné informace



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 10.09.15 12:20

poradí někdo? děkuji

Datum: 10.09.15 12:55

Vše byste měl koupit ve specializované prodejně elektoniky (pro radioamatéry). Obávám se, že ty čtyři malé koncové konektory tam neseženete. Zkuste přiložit jejich podrobnější fotografii nafocenou alespoň ze dvou stran.

Ohodnoceno: 0x

Datum: 10.09.15 12:57

Od čeho ze to je?

Ohodnoceno: 0x

Datum: 10.09.15 23:35

dobrý den

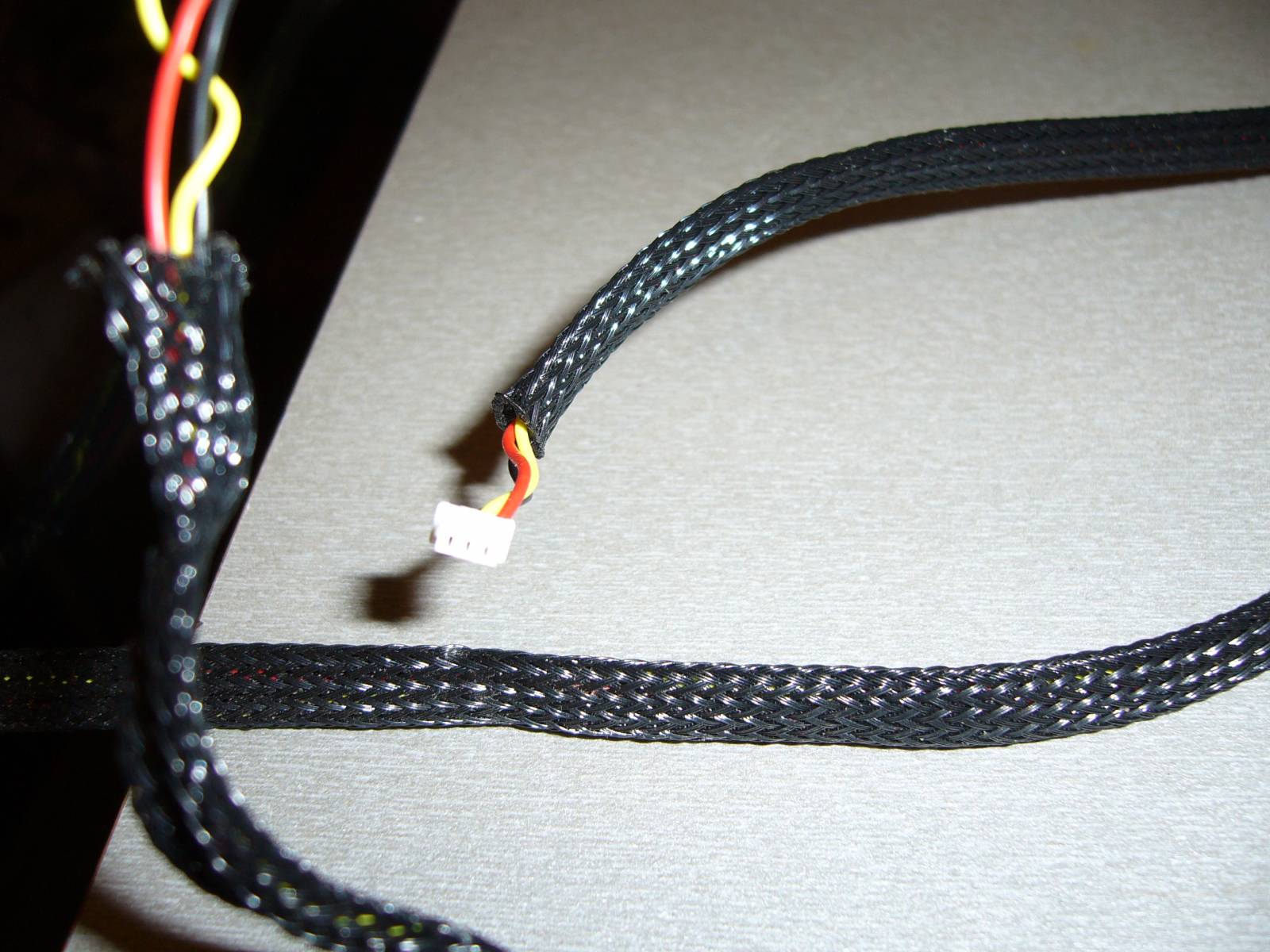

dávám jeste foto...

jak se ty konektory jmenuji abych do dokázal vyhledat na netu nekde v katalogu?

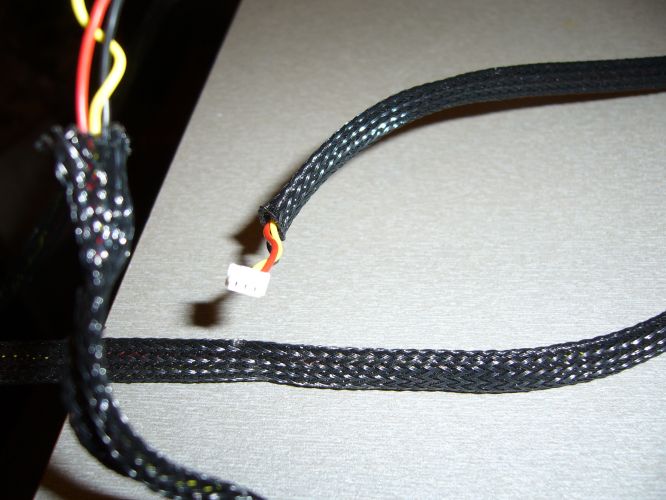

-malé bélé na 3 vodiče

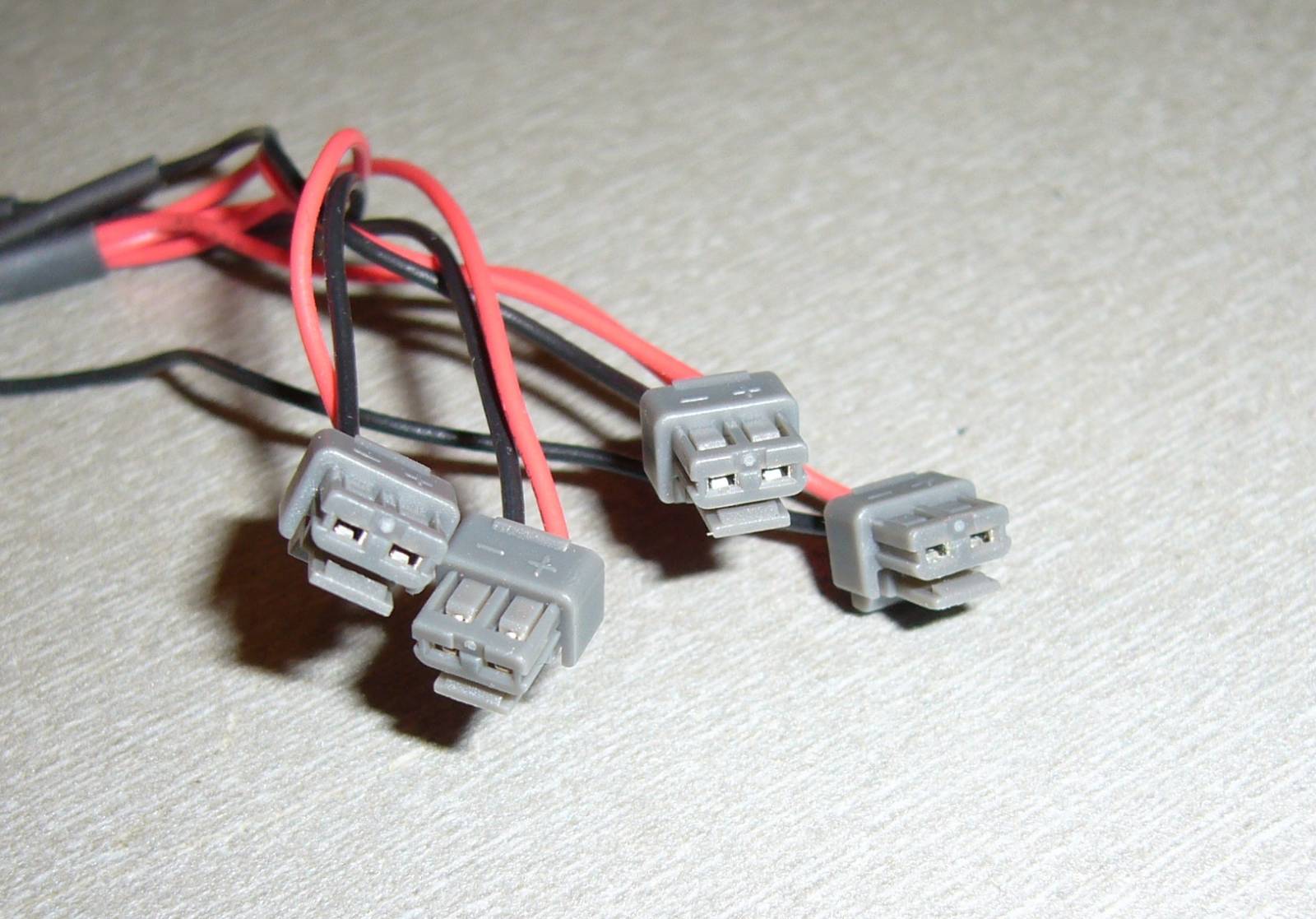

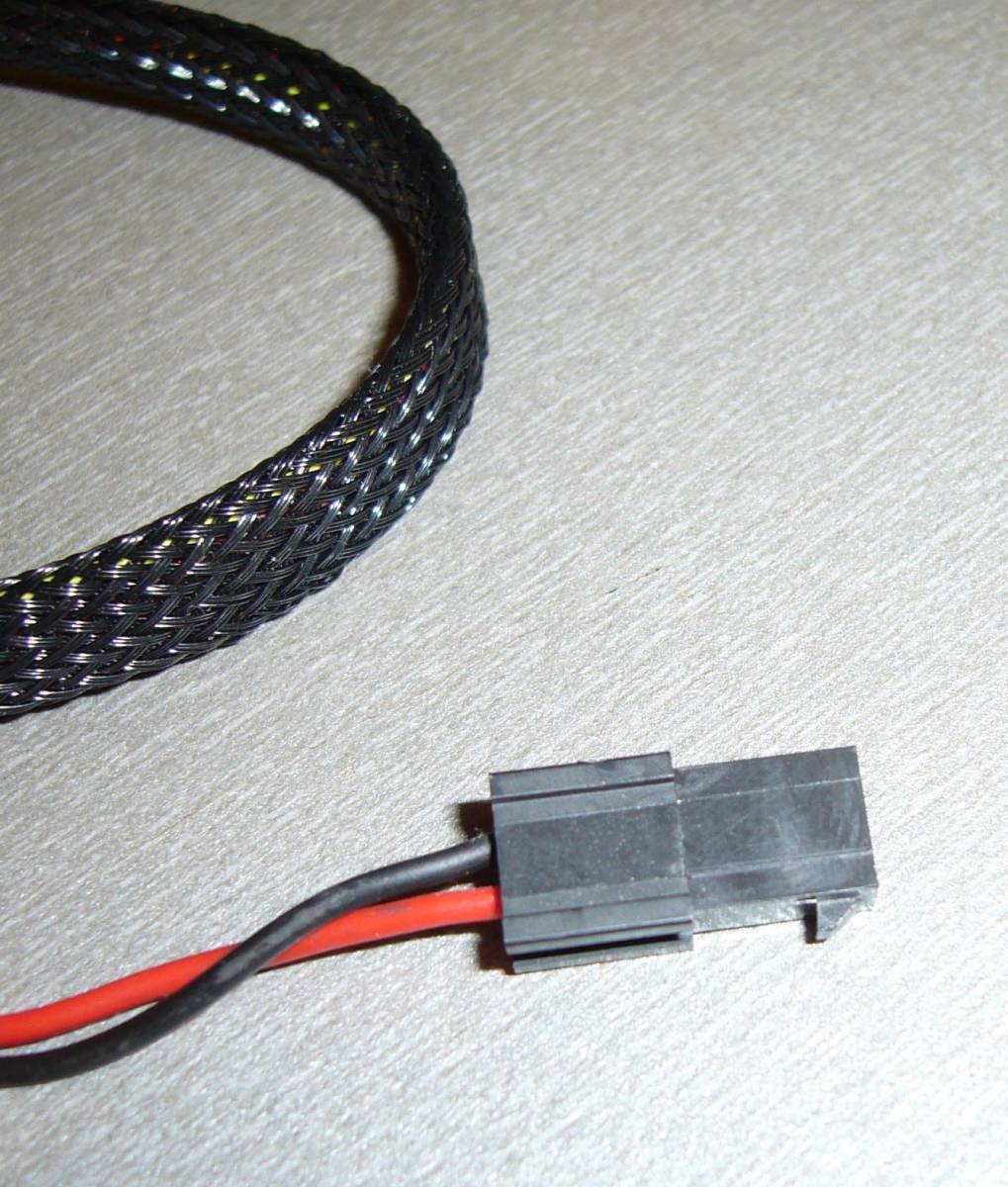

-šedé větší na 2 vodiče

-šedý větší na 2 vodiče

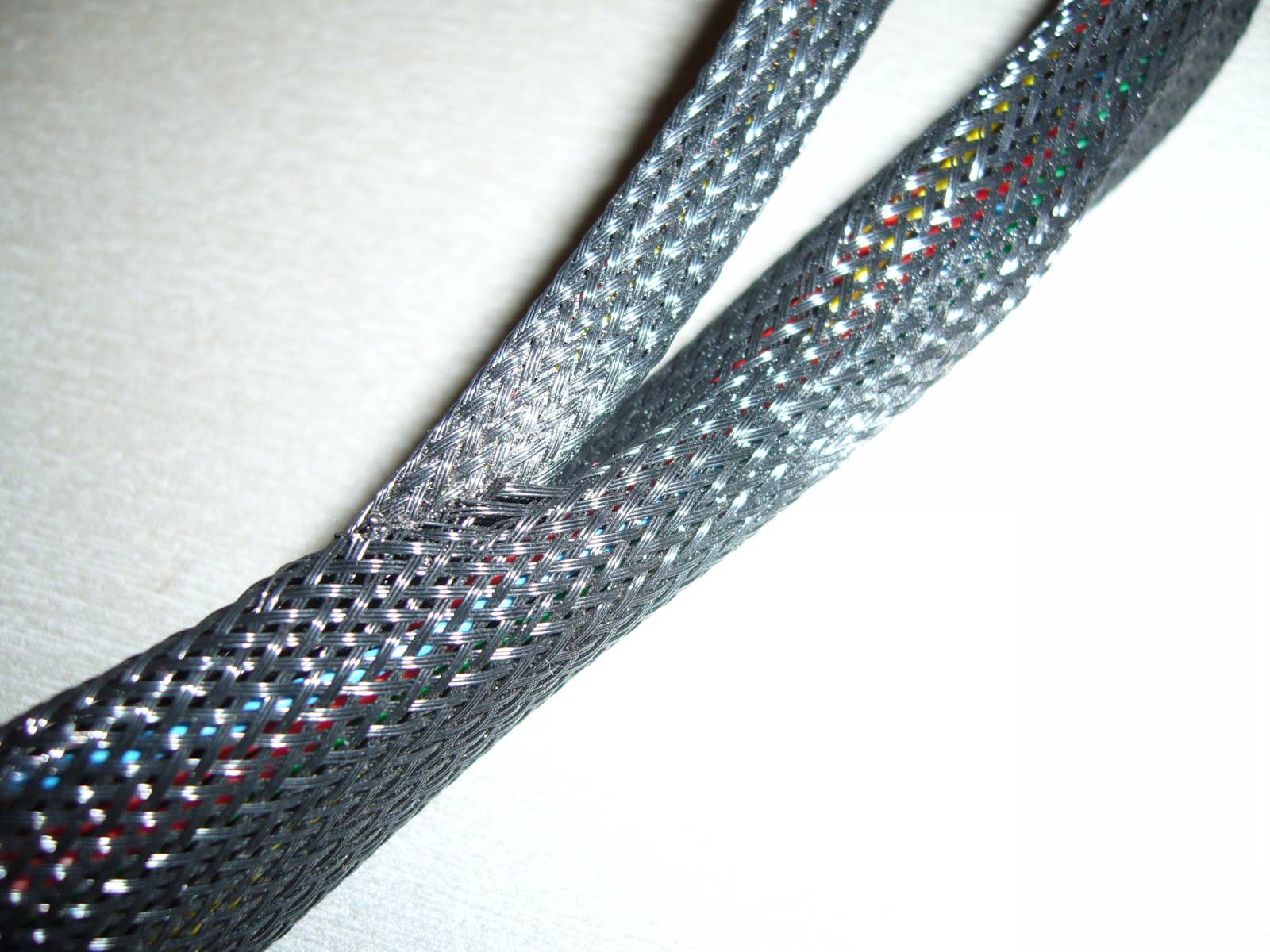

-ta černá opletená bužírka se jmenuje jak? jsou ruzne prumery

jak se k těm konektorým dávají vodiče? nějaký postup?

je to ze speciální elektroniky...

děkuji moc

Od: jentak
Datum: 11.09.15 09:45

ty malý-oválný šedý netuším, tipuju to na nějaký autokonektory. Ty třípinový bílý asi nemáte v ČR naději. Možná někde na TW u ťamanů. Ale narazíte na minimální obj. množství. Vyštípat z nějakých kabeláží. A ten větší dvoupinový bych tipnul na nějaký Amphenol. Zkuste pohledat v jejich katalogu.

To opletení je možné koupit v TME, Ostrava. Označení je CYG-PET. Aha tak jsem to zadal pro kontrolu do vyhledávače a vyhodilo mi to, že výrobek je stažen z prodeje. Další možnost je ProPs s.r.o. http://www.props-sro.cz/produkty.php?cz

Hledejte "pletené dutinky".

doplněno 11.09.15 09:48:

Jo a všechny ti konektory se skládají vždy ze dvou položek. Z plastového domečku a z dutinek. Dutinky se na drát krimpují kleštěmi. V nouzi to jde udělat kleštěmi, nebo pájet, ale není to ono.

doplněno 11.09.15 11:36:

oprava: krimpuje se to krimpovacími kleštěmi, a v nouzi to jde nějakými úzkými kombinačkami apod. Chce to ale cvik.

Pošlete rozměry těch bílých konektorů, ono je hodně rozměrů. Zkusím něco zjistit.

Ohodnoceno: 2x

Datum: 11.09.15 13:17

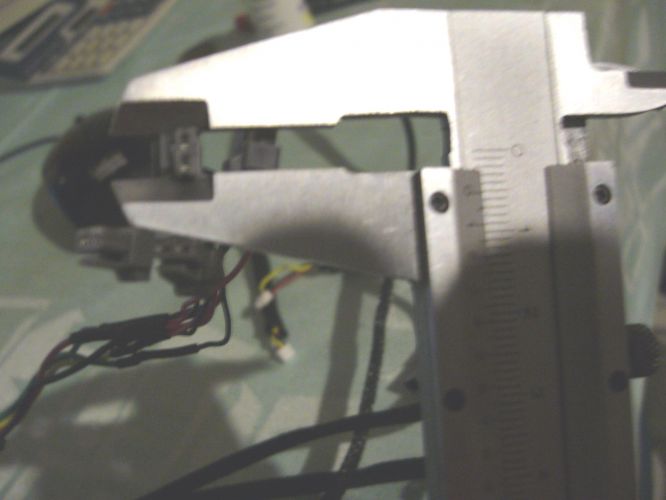

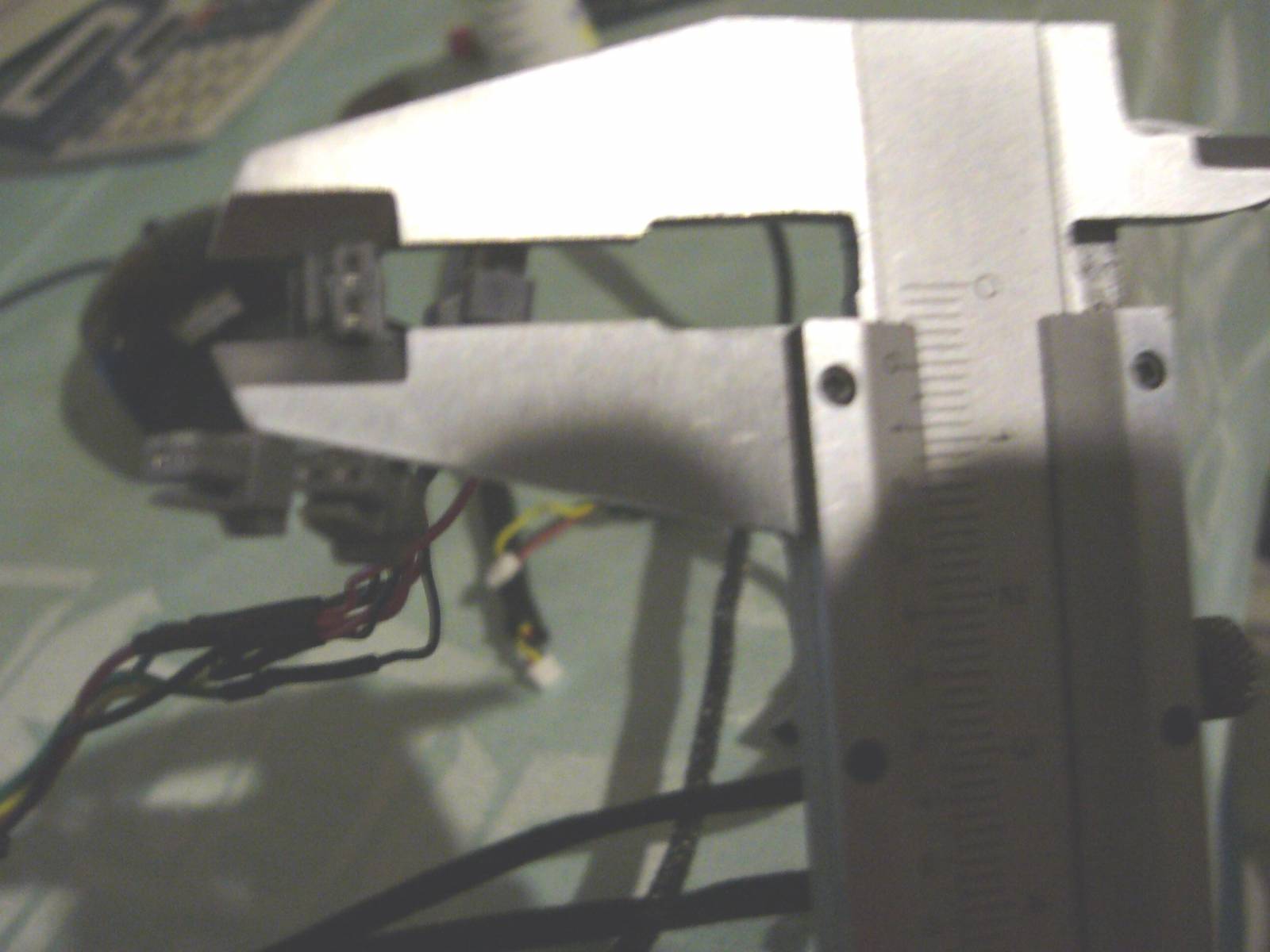

rozmery

bile malé 4,5x4,5x2,5

velký šedý 18x7x4

malé šedé 5,5x3x7

dekuji

doplněno 14.09.15 20:50:

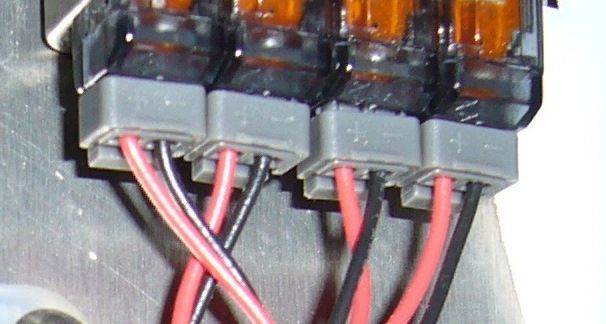

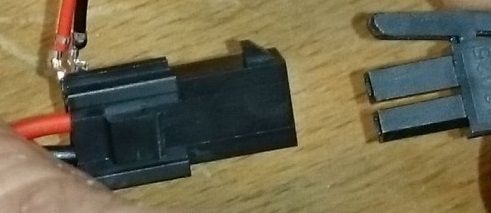

jeste pár nových fotek k identifikaci, opletení jsem jiz sehnal i ten malý bílý konektor ale ten velký černý a menší šedý se nedaří...

Od: gumid
Datum: 14.09.15 22:44
Ohodnoceno: 0x
