Jaké trafo na 3 zvonky?

Od: Datum: 06.08.15 18:06 odpovědí: 13 změna: 09.08.15 08:25

Potřebuji zapojit 3 zvonky. Jaké zvolit trafo. Díky za odpověď

doplněno 06.08.15 18:25:

Ještě doplním dotaz. Mám zapojené 2 zvonky a zvoní, když přidám třetí tak zvoní první a druhý. Třetí nic jen se chvěje kladívko. Trafo mám 8V.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: wamp®
Datum: 06.08.15 18:21
avatar

Osmi voltové trafo. /Tady mně opět radí experti /

doplněno 06.08.15 18:29:

Na zvonku je seřizovací šroubek,který se zajišťuje matičkou.Tím zvonek seřídíte jeho zvonění.

doplněno 07.08.15 09:37:

Experti se nemýlili...

Ohodnoceno: 1x

Datum: 06.08.15 18:59
avatar

Wamp - experti Vám tentokrát radí špatně. Seřizování šroubkem Vám v tomhle případě nepomůže. To, že třetí zvonek nezvoní není způsobené napětím trafa, ale proudem, které je schopné dodávat. Je to úmyslně měkký zdroj, aby odolal případnému dlouhotrvajícímu zkratu. Většina osmivoltových zvonkových transformátorů je schopná dodat proud do 600 mA a to stačí akorát na jeden zvonek. Při zatížení druhým zvonkem klesne napětí z 8 V až na 4 V (připojit třetí jsem nezkoušel). Dá se sehnat trafo z proudem přes 1A a napětí 12 V (případně 2x12 V a 2x1 A), ale chce to chvíli hledat. Na 2 zvonky stačí, ovšem co s ním udělají 3 zvonky už netuším.

doplněno 06.08.15 19:06:

Tenhle zo utáhne určitě.

doplněno 07.08.15 10:17:

Jak dluhé je vedení ke třetímu zvonku? Je výrazně delší, než k těm stávajícím dvěma? Jaký je průřez drátů? Ono se to nezdá, ale když si zvonek vezme 0,5 A při 8 V na zdroji, je úbytek na dlouhých tenkých drátech (telefonní dvoulinka) nezanedbatelný.

Většina dnešních zvonků nemá wagnerovo kladívko a nic moc se na nich štelovat nedá. Jen mezera mezi jádrem cívky a paličkou. Samozřejmě, pokud je příliš velká, nemá elektromagnet dostatečnou sílu paličku přitáhnout. V tom případě lze mezeru zmenšit oním šroubkem.

doplněno 07.08.15 10:22:

Ještě jedna otázka: co to udělá, když odpojíte jeden (případně oba) původní zvonky? Zvoní ten třetí normálně? Jestliže ano, je přetížený zdroj. Jestliže ne, je přetížené dlouhé a příliš slabé vedení ke třetímu zvonku, nebo je zvonek neseřízený (případně vadný).

Ohodnoceno: 2x

Od: bmbx®
Datum: 07.08.15 09:25

magdon:

dva zvonky které zvonily, po připojení třetího pořád zvoní, asi opravdu nic přetíženého nebude, třetí se jen chvěje kladívko, asi by zvonil taky kdyby se seřídil *smich*

Ostatně jak píše wamp a jabraka...

doplněno 07.08.15 10:20:

magdon:

dá se taky štelovat poloha zvonku vůči kladívku.

Ohodnoceno: 0x

Datum: 07.08.15 10:31
avatar

Jak u kterého zvonku. Třeba u těchle (z klasických dneska asi nejrozšířenějších) to nejde. Musel byste násilím ohýbat kladívko, což není ideální.

doplněno 07.08.15 11:24:

bmbx - nejde, tyhle zvonky mají díru přesně uprostřed. Ať točíte, jak točíte, vzdálenost kladívka od zvonku je stále stejná.

doplněno 07.08.15 12:02:

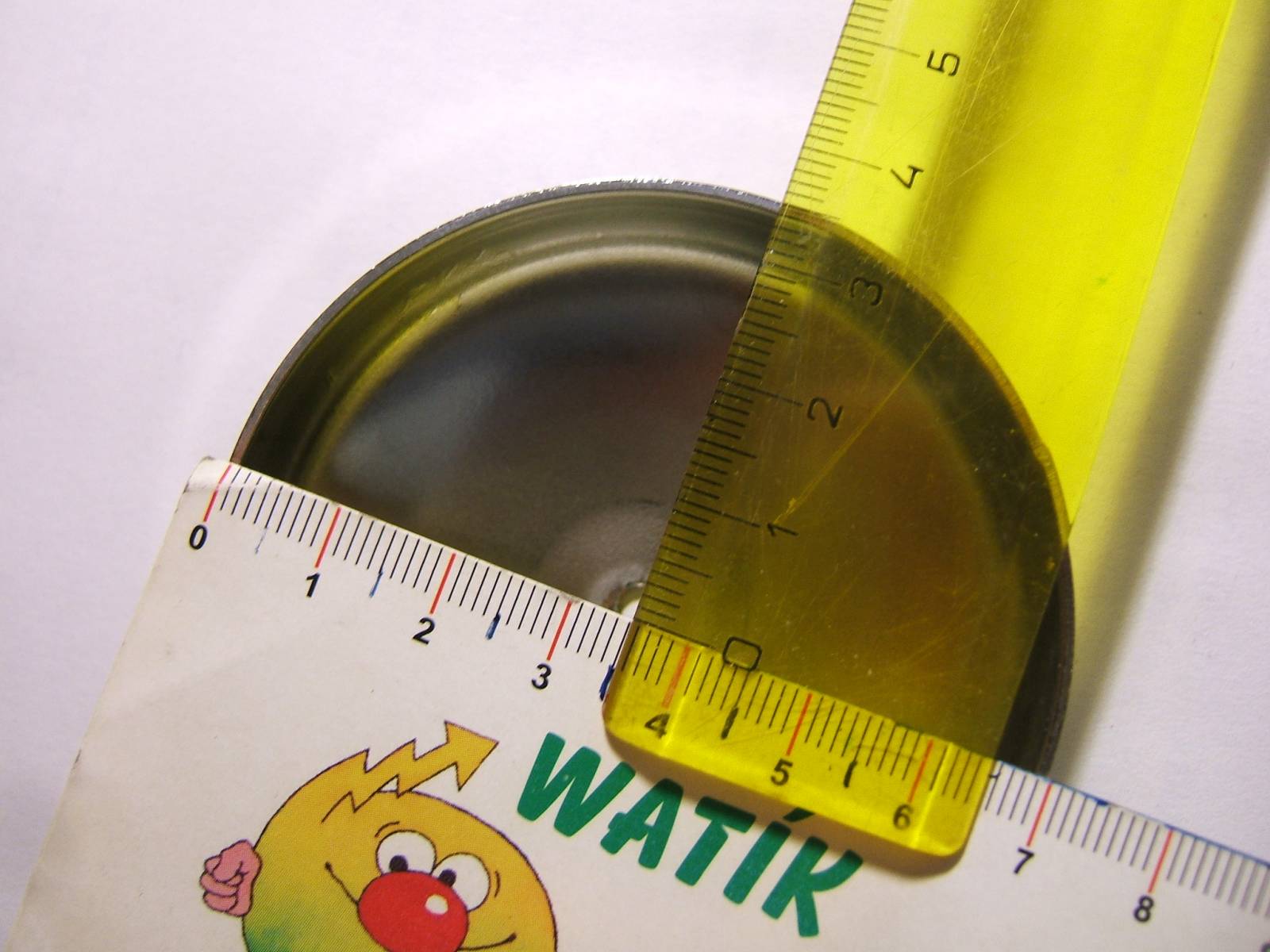

Zmetek *sok*? No když myslíte... Zvonek má průměr 70 mm, ta díra pro šroub M4 má průměr 4,3 mm a její střed je přesně 35 mm od obvodu. Možnost posunout zvonek je tedy +/- 0,15 mm. Tahle vzdálenost to asi při seřizování moc nevytrhne. Vyrobit takhle přesný zmetek musí dát dost práce ;) . Těch zvonků mi v poslední době prošlo rukama několik a všechny to mají stejné (že by vadná série? *smich*).

Ale už jsme mimo téma. Co tazatel? Ozve se ještě? Potvrdí, či vyvrátí některou zdejší teorii. Takhle se tu s informacemi, které nám poskytl, můžem dohadovat ještě hodně dlouho.

Ohodnoceno: 0x

Od: bmbx®
Datum: 07.08.15 10:38

Vždy to jde, točením zvonku lze štelovat vzdálenost vůči kladívku, ať už je kladívko z boku zvonku, nebo buší do hrany zvonku zespoda.

doplněno 07.08.15 11:30:

magdon:

asi zmetek, ne? *smich*

doplněno 07.08.15 11:33:

Otvor může být 1000x uprostřed, stačí malinká nerovnost na plošce upevnění šroubkem a seřizovat lze taky ;)

doplněno 07.08.15 12:26:

magdon:

nemusí být zmetek kus, nebo série. Zmetek může být už ta konstrukce, pokud není možnost seřídit otáčením vzdálenost zvonku od kladívka, tak asi udělali konstruktéři někde chybu, protože zvonek pak nelze seřídit podle vlastních požadavků na vydávaný zvuk ;)

Ohodnoceno: 0x

Datum: 07.08.15 09:17
avatar

pokud při zapojení tří zvonků zvoní dva,není to přetížením zdroje,tedy trafa,ale vadou třetího zvonku.Přetížení zdroje by znamenalo, že nebude zvonit nic.Nebo jen s obtížemi.Možná by stačilo třetí jen seřídit.

JABRAKA

doplněno 07.08.15 09:29:

Jde o zvonky stejného typu?

JB

Ohodnoceno: 1x

Od: mkat®
Datum: 07.08.15 14:13
avatar

Ak má zapojené všetky tri zvončeky na jednom tlačítku,a trafák mu dáva malý prúd,tak mu nebude zvoniť ten zvonec ktorý má najväčší odber.Daj silnejšie trafo ,a budú zvoniť všetky zvonce.

A tá stredová skrutka nie je od náhody na to ,aby bol sinejší alebo slabší zvuk?Povolením ,alebo dotiahnutím sa to docieli.Majú ostrejší ,alebo tlmenejší zvuk.( To je môj názor,aspoň som si to takto predstavoval.)

Ohodnoceno: 0x

Od: juzek1
Datum: 08.08.15 11:47

Po zapojení třetího zvonku přestal druhý, který je u prostřed zvonit a ten třetí zvoní málo. Drát od druhého zvonku ke třetímu je dlouhý asi 11 m. Je to vedeno v klasické tenké dvoulince.

Od: 111®
Datum: 08.08.15 11:58

sundej plastový kryt, udělej fotku čelně a z boku kde jsou šroubky..a dej to sem, ať víme jestli je tam Wágnerovo kladívko..

Ohodnoceno: 0x

Od: juzek1
Datum: 08.08.15 13:27

doplněno 08.08.15 13:31:

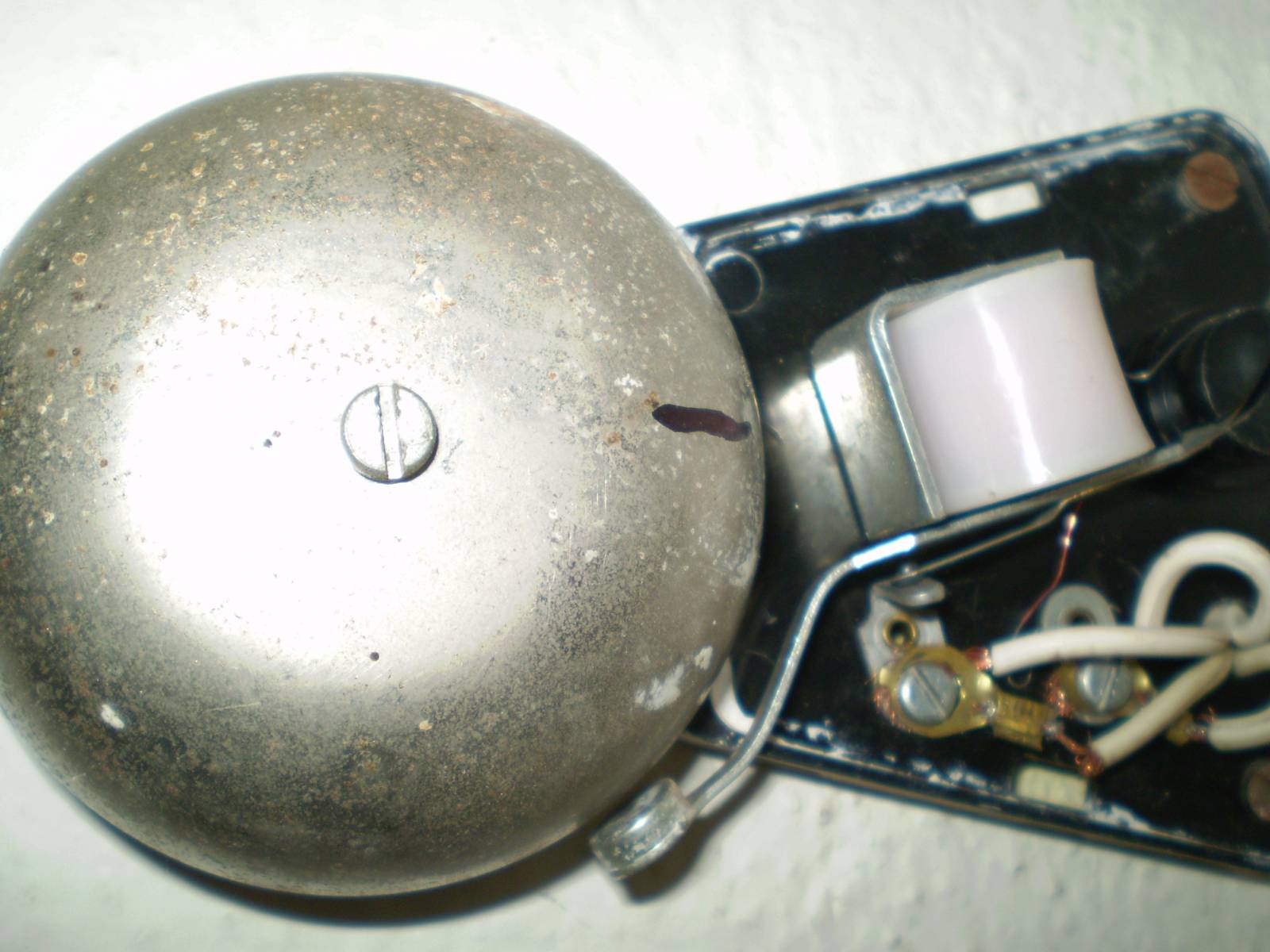

Tento zvonek se jen chvěje na kladivku. Je v pořadí jako druhý. Šteloval jsem to na kladívku a pořád nic. Ten třetí v pořadí zvoní ale málo. První zvonek zvoní normálně. Když jsem měl zapojené jen první dva tak bylo vše OK.

Od: 111®
Datum: 08.08.15 13:35

no takže šroubky to nemá...já bych oddělal cimbál=misku a přihýbáním/odhýbáním plechu co se o něj dotýká kontakt, zkusil rozkmitat paličku co nejvíce, pak dal zpět misku...jiná rada asi není, a až se to pořádně rozkmitá, tak s miskou doštělovat ohnutí paličky aby se trvale nedotýkala cimbálu...

P.S.lnedotýkají se ti ta očka? vypadá to podezřele...

doplněno 08.08.15 13:56:

ono ja také dobré si pohrát s pružinou, která oddaluje kotvu, když bude moc tvrdá, nepřitáhne se, když moc měkká, bude špatně vracet.. u starých zvonků tohoto typu tam právě byly šroubky..

Ohodnoceno: 0x

Od: juzek1
Datum: 08.08.15 13:40

Očka se nadotýkají.Zkusím to ještě přeštelovat.Pak asi koupím bezdráťák a nechám jen dva tak jak to bylo.Díky moc všem za rady.:)

Od: bmbx®
Datum: 09.08.15 08:25

Nedivím se že jen chvěje ;)

Je to zvonek s wagnerovým kladívkem (zvonek určený především pro napájení ze stejnosměrného zdroje) a nejspíš dostává tak malé napětí, že kladívko neudělá pořádný pohyb aby se odpojil kontakt, to že se alespoň chvěje, je způsobeno střídavým napětím ze zvonkového transformátoru.

Ohodnoceno: 1x
