Rozběhový Kondenzátor

Příkon motoru bude

P = 1,732 x U x I x cosϕ (W; V, A, - ) (1,732 je vlastně odmocnina ze tří - nedaří se mi zde napsat znak odmocniny)

P = 1,732 x 400 x 0,47 x 0,67

P = 218W

hodnota trvale připojeného kondenzátoru při napájení 230V by se měla pohybovat mezi 12 až 20mikro F (při zvětšování kapacity roste i proud vinutím, je možno laborovat s různými kondenzátory a měřit protékající proud - při 230V je to dle štítku 0,81A - neměl by být moc větší z důvodu přetěžování vinutí); kapacita záleží i na provedení vinutí, typu motoru...někdy při nadměrně velké kapacitě je i chod motoru hlučnější...

a ještě k napájení 230V - výkon motoru bude asi o třetinu menší, ale pro pohon grilu by měl bohatě stačit; viděl jsem jako pohon velkého grilu upravený servopohon (dnes podobný typu SO 2, SOR 2 - REGADA) s motorem 15W a dobou provozu S1; a přitom fungoval hodiny v kuse a vydržel (je ještě v blízkosti žáru z dřevěného uhlí...

regada.sk/...

ebastlirna.cz/...

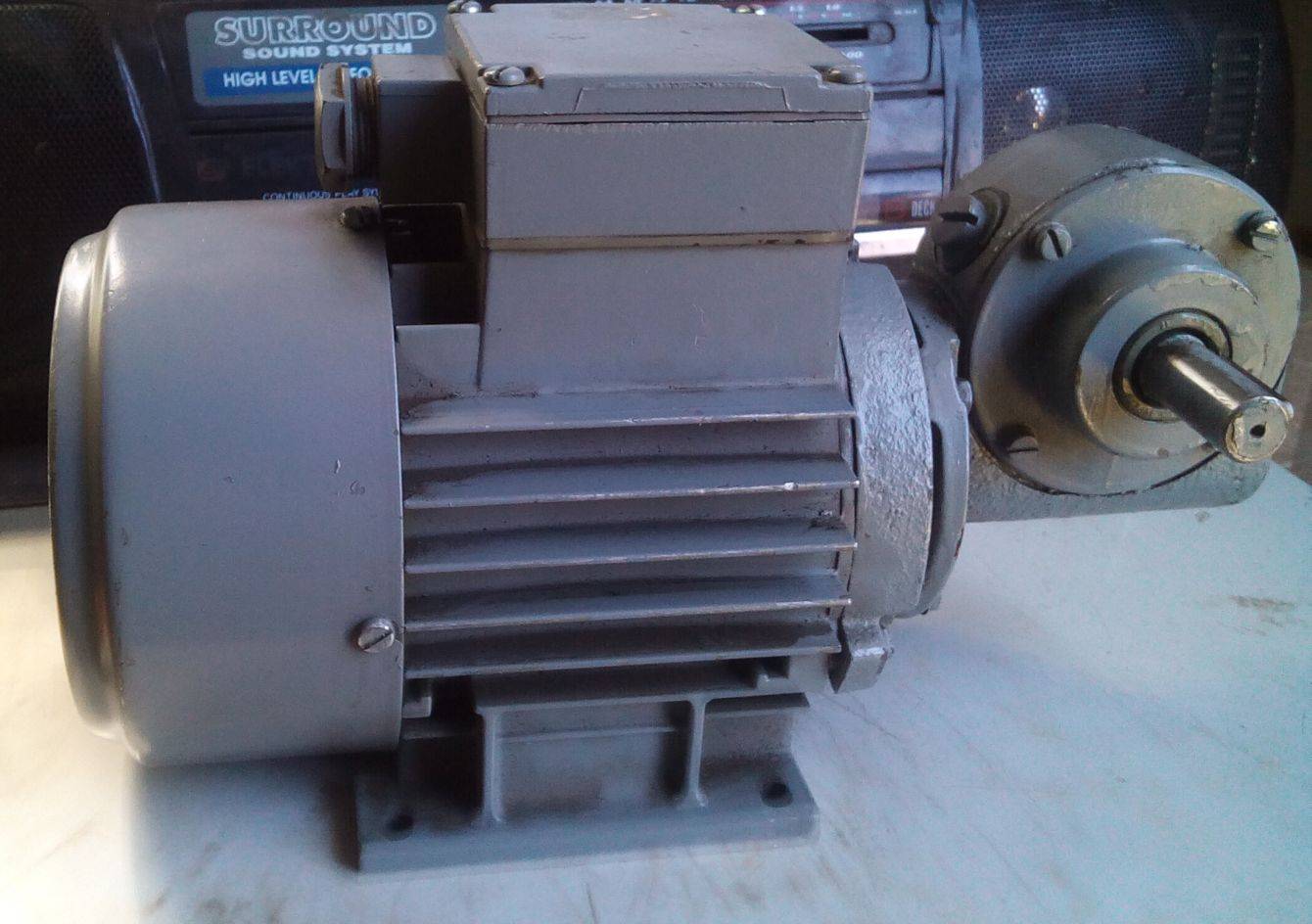

Neviem,či správne pozerám,no mne sa ten motor javí ako trojfázovy asychronný motor ktorý sa dá zapojiť do hviezdy alebo trojuholníka a ten predsa nepotrebuje rozbehový kondenzátor.

Samozrejme sa dá napajať aj len jednou fázou,no to už je o prepájaní vinutí a zásahu do motora ako takého.

do 3 f 1kw motoru jsem dal kondík ze zářivky ,na 230 už jede asi 15 let,upravoval jsem to na pohon grilu na prase,aby k tomu nevedl kabel jak od trafačky,sílu to má a točí se to celý den a u tepla,,odhadem asi 25 kusú vepříků v celku a kejty ani nepočítám mirek

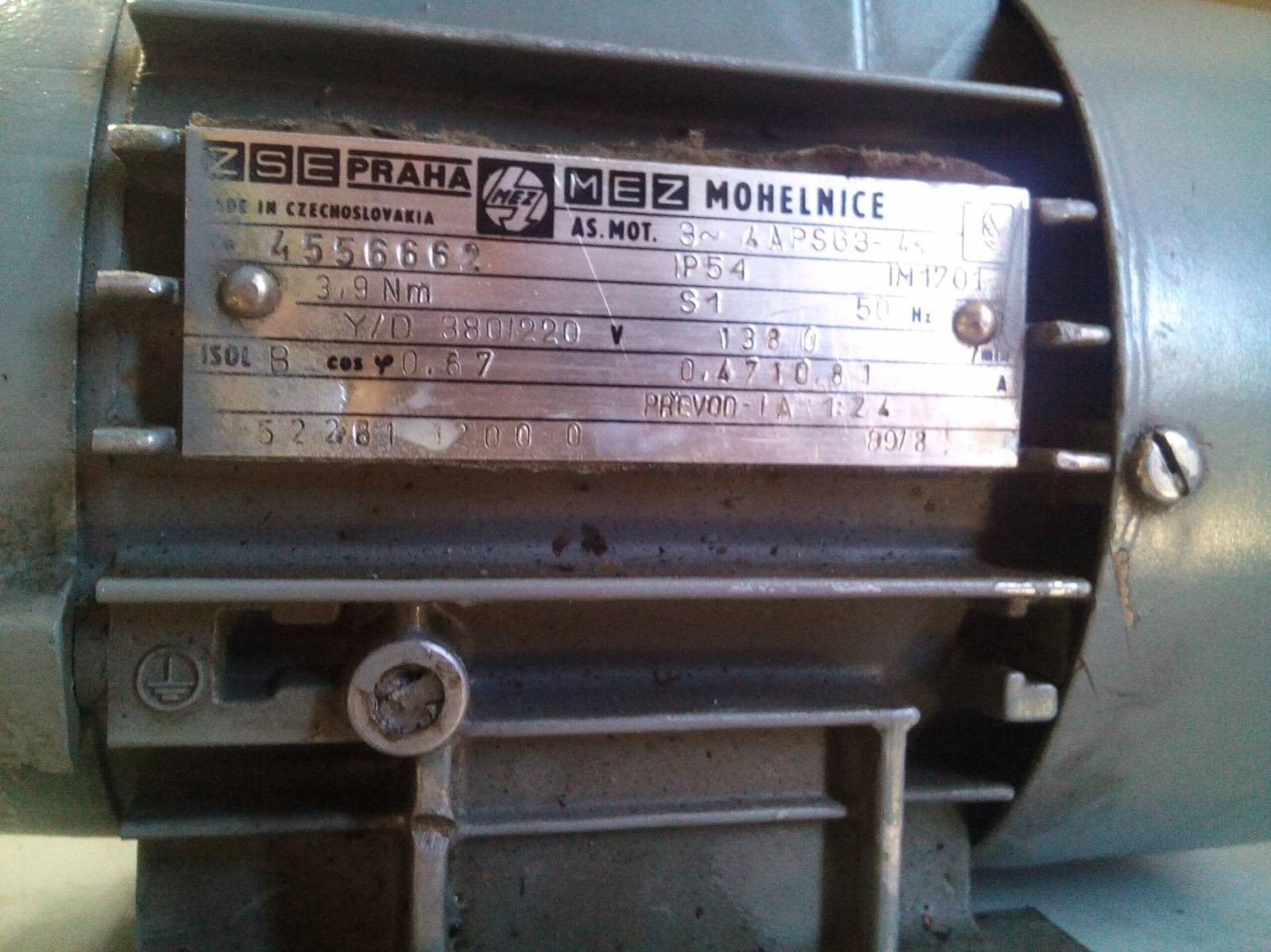

Je to krapet staré, ale "nechť laskavý čtenář krapet započítá sám",... je to čtyřpolový motor, tedy syn. otáčky 1500, ve velikosti 63 se třífázové se dělají obvykle 120W, pokud se zapojí jednofázově, nemá žádný rozběhový, ale jen běhový kondenzátor, pro tento motor postačí cca 6uF, má převodovku 1:24, tedy výstupní otáčky cca 60/min, tedy výkon, z uvedeného momentu je na hřídeli 24W, je to zřejmě limitováno převodovkou, neboť i při 45% účinnosti šnekovky by mohl mít víc než dvojnásobek při 3F, ale díky tomu bude splňovat i při 1F zapojení . Jen je třeba ho zapojit do D.
