Odpory na desce ze zesilovače

Od: Datum: 18.05.15 23:31 odpovědí: 27 změna: 22.05.15 07:15

Dobrý den.

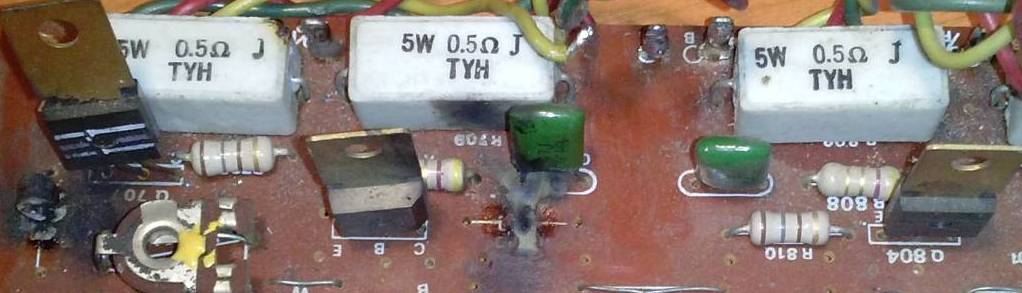

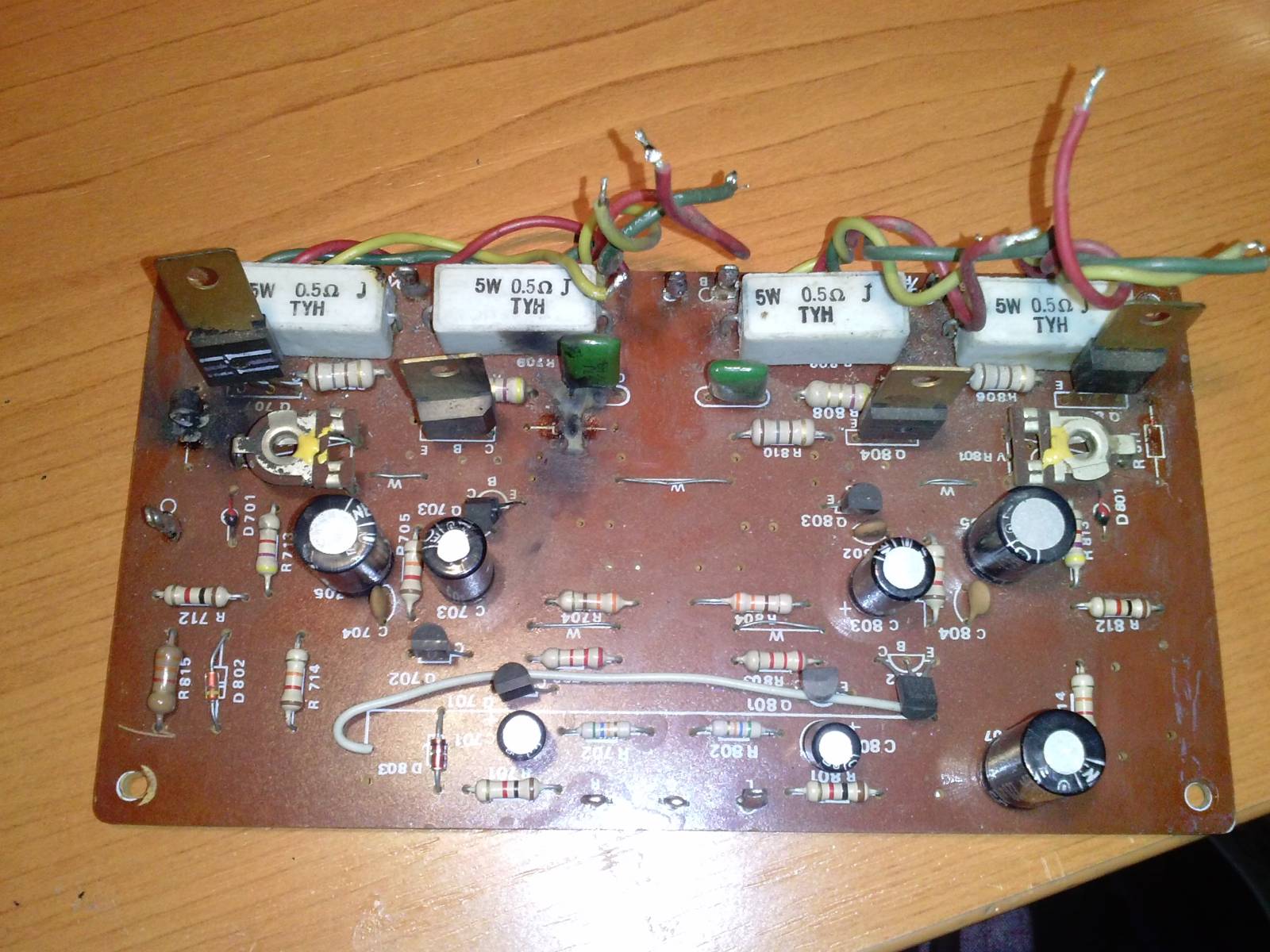

Mám destičku ze zesilovače (viz. obrázek) na kterém se spálili odpory. Bohužel spálili se tak že nejdou přečíst všechny barvy.

U jednoho jsou na kraji barvy červená a na druhem konci zlatá při proměření mi občas naskočilo 10kΩ uprostřed se přečíst nedají. U druhého to vypadá že na obou koncích jsou hnědé proužky (nevím jestli je to možné spíš kdyby jeden z nich byl zlatý) a na měřáku mito skákalo mezi 20 a 40kΩ. Poslední má Červený černý hnědý zlatý. Na měřáku mi to nic neukazuje a měření podle barev mi nikdy nešlo :D

Dále bych potřeboval vědět jestli to jsou "polštářkové" kondenzátory. (viz. obrázek)

Potřeboval bych poradit jaké odpory a kondenzátory místo těch spálených použít?

Ostatní součástky jsem kontroloval a jsou v pohodě.

Omlouvám se za poněkud chaotický dotaz nevěděl jsem jak jinak to napsat.

Za jakoukoli odpověď předem děkuji.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: ctenar
Datum: 18.05.15 23:41

Vždyť je ta deska souběrná, tak změř ty odpory na druhé straně nebo si přepočítej jejich hodnoty podle proužků. Problém bude s těmi krajními odpory - jeden spálený na maděru, druhý chybí :(

doplněno 18.05.15 23:49:

souBěrná ← souMěrná

Ohodnoceno: 0x

Od: saly®
Datum: 19.05.15 07:45
Ten na druhý straně mám je celý akorát drobet začouzený je to ten jak na něm nenaněřím nic. Tudíž bych potřeboval poradit jaký tam místo něj mam dát jelikož neumím určit odpory podle barev.
Odpor má barvy Červený černý hnědý zlatý.
Od: ctenar
Datum: 19.05.15 08:56

Naklikej si barvičky na této stránce. ;) Mě vyšlo 200Ω ± 5%

Ohodnoceno: 0x

Od: odpor
Datum: 18.05.15 23:57

Ty odpory asi ne odešly bez příčiny. A na desce bude svod.

Ohodnoceno: 0x

Od: dam®
Datum: 19.05.15 00:47

Už ti to tady popsali kluci, máš klasické zapojení dvou identických zesilovačů a na konci směšovák pro L a P kanál, normálně ty odpory obšlehni (opiš), jen se podívej v jakém stavu jsou tranzistory a kondíky, ten odpor se nespálil jen tak sám od sebe.

doplněno 19.05.15 00:51:

nebo se na to vykašli a kup si nový třeba v hadexu, ten zes. má tak cirka 5W, podle napájení a bez chladičů, jinak pár korun.

Ohodnoceno: 0x

Od: bmbx®
Datum: 19.05.15 00:47

Svod lze odstranit a příčinu proč shořely taky

Ty kondenzátory nehořely, jen jsou očouzené...

Ohodnoceno: 0x

Od: saly®
Datum: 19.05.15 07:35
Vůbec jsem si nevšiml že jsou obě strany stejné.
Jaký svod popřípadně jak by se dal odstranit? :)
Hned jak přijedu domu dám se do toho.
Děkuji moc za odpovědi. :)
Datum: 19.05.15 08:20
avatar

No,ten zesilovač vypadá, že toho má už hodně za sebou, a jak koukám, tak na levé straně ten koncový polovodič, je dle vzhledu taky kaput... Jinak, skus vyfotit co je napsané na těch tranzistorech/zesilovačích tam na konci, na výstupu, vypadá to, že celá deska se součástkama vychází z nějakého základního zapojení a pak by se odpory daly přibližně dohledat, pokud to ale budou tranzistory, tak nevím... Vyfoť nám tu desku i z druhé strany a prozraď nám ty tranďáky čí co to na tom výstupu je...

doplněno 19.05.15 08:23:

Aha, tak jsem se kouknul na tu fotku ještě jednou a oni to budou asi nakonec tranzistory, protože na dece mají označení Q, tak se koukni nasoučástku Q70něco je hned u toho odpálenýho odporu, jestli taky není kaput, prasklá, ohořelá či tak nějak...

Ohodnoceno: 0x

Od: ctenar
Datum: 19.05.15 09:02

Mají označení Q a ten vlevo nahoře má ještě pod sebou na desce na potiskové masce C B E *smich* Tranzistory jak z učebnice.

doplněno 19.05.15 09:08:

Teď jsem si všiml, že se mluví o Q70 *zed* Já tady píeu o Q704 a řeč je přitom o Q707.

Ohodnoceno: 0x

Od: saly®
Datum: 19.05.15 15:21

Koukal jsem ta Q70 vypadá v pořádku nikde žádná prasklina ani ohořelá.

Od: saly®
Datum: 19.05.15 15:48

Tak podle všeho by mi mělo stačit nakoupit odpory. Jeden teda 180Ω a druhý 20Ω (ne 200Ω zjistil jsem že byly jinak barvy). Hledal jsem na ges.cz ale nějak se jim tam v těch odporech nevyznám. Mohli by jste mi opět pomoct a najít to tam? :)

Od: mkat®
Datum: 19.05.15 16:34
avatar

Ale tie tranzistory treba pomerať.Pohlľadom sa nedá stále zistiť že tranzistor je špatný.A podľa tých odporov by som povedal že tranzistory sú odpálené.Odpory zhorely preto ,že cez ne tiekol väčší prúd ako mal.A ten prúd tikol preto že tranzistory sú asi prerazené.

Ohodnoceno: 0x

Od: host
Datum: 19.05.15 17:37

Jen doplním předchozí rádce: odpory neodešly bez příčiny, něco je vymetlo, možná že jenom zkrat na výstupu, možná něco jiného, ale asi s sebou vzaly i některé polovodiče, takže výměnou rezistorů (odporů) se závada nevyřeší.

Svod na desce může být způsobený zuhelnatěním spálené desky, nebo nemusí. Dá se to změřit, odškrábat, očistit.

Hledání hodnot součástek, včetně tranzistorů velmi urychlí, když se podíváte na typ zařízení, ze kterého jste desku vyndal a zkusíte najít technickou dokumentaci nebo alespoň schéma někde na webu, protože při opravě budete potřebovat vědět víc, než jen hodnoty spálených odporů.

Další verze opravy je zjistit parametry desky zesilovače - napájení (symetrické/nesymetrické, napětí, max. proud, atd.), výkon, citlivost, atd. a podle nich koupit stavebnici - tedy desku i s pytlíkem součástek, nebo už osazenou desku a použít novou.

Ohodnoceno: 0x

Od: saly®
Datum: 19.05.15 18:13

Bohužel zařízení jsem na internetu nikde nenašel ani obrázky prostě nic. Zapomněl jsem napsat že na zesilovač přišel moc výkonný reproduktor tím se odpálil.

Ještě s těma odporama odešel jeden tranzistor MPS A06.

Od: bmbx®
Datum: 19.05.15 18:52

Moc výkonný reproduktor zesilovač neodpálí, pouze kdyby měl menší impedanci než je pro zesilovač určená.

Výkon na reproduktorech udává kolik snesou, ne kolik berou :-D

Ohodnoceno: 0x

Od: saly®
Datum: 19.05.15 19:03

Špatně jsem to naspal :D šlo o jinou impedanci :)

Od: bmbx®
Datum: 19.05.15 19:18

To se ale neobejde bez odpraveného tranzistoru, to že na něm není žádná prasklinka nebo očouzení nic neznamená.

Ohodnoceno: 0x

Od: saly®
Datum: 19.05.15 21:41

A šlo by to nějak proměřit? :)

doplněno 19.05.15 21:48:

Tak jsem si to prošel ještě jednou a zjistil jsem že ten tranzistor který vybuchl je zasazen obráceně je možné že je to od toho?

Od: bmbx®
Datum: 19.05.15 23:38

Dá se jednoduše prověřit ohmetrem v režimu měření diod, dobrý transistor se chová jako dvě diody proti sobě, jejichž spojení je báze, to jak jsou spojeny proti sobě je zavislé na tom zdali je PNP nebo NPN.

Ohodnoceno: 1x

Od: dam®
Datum: 20.05.15 00:29

BMBX, připadá mi to jak vodění medvěda, ještě neprošla debata o těch volných drátcích u ťištáku, tam začne boj o tom který drát kam a proč, snad to někdo rozlouskne a nebo zjednodušeně pomůže tazateli jaký poťák použije k ovládání. Vím, že u elektoniky není situace jenž by nešla opravit, či upravit, v současné době se spíš přikláním k výrobkům (i jejich kombinacím) které nechci opravovat, není to z nechtění, jen technologický čas je rychlejší než moje možnosti vědění, tento tišťák je ještě ve skupině klasiky cca 1975

doplněno 20.05.15 00:36:

sočástky jsou mladší...

Ohodnoceno: 0x

Od: bmbx®
Datum: 20.05.15 02:14

dam:

mě spíš vadí, jak kdekdo se pustí do čehokoliv s úplně minimálním minimem vědomostí, s nulovým vybavením a přes internetové poradny a fóra chce něco rozchodit, zprovoznit a opravit. Jasně každý nějak začínal a různým způsobem pobíral moudra a praxi, ale co je nejhorší, že dnes lidem chybí fantazie, jsou líní něco vymyslet vlastní hlavou, zaimprovizovat a v neposlední řadě se bojí něco vyzkoušet a risknout. Dnes se nikdo bez internetu ani NEUPRDNE *smich*

Ohodnoceno: 0x

Od: saly®
Datum: 20.05.15 17:12

Ty drátky vedou na NPN tranzistory 2n3055.

Od: saly®
Datum: 20.05.15 20:49

Proměřoval jsem. Na internetu jsem nikde ty tranzistory nenašel tudíž nemohu určit který je který. Tři z nich nepískají na multimetru ať to měřím jak chci. Jenom jeden z nich píská ať propojím jak chci multimetr píská furt.

Nevím jestli to pochopíte nevěděl jsem jak to napsat.



Od: mkat®
Datum: 20.05.15 10:48
avatar

Nerozumiem tejto vete (možno aj iným ): "Tak jsem si to prošel ještě jednou a zjistil jsem že ten tranzistor který vybuchl je zasazen obráceně je možné že je to od toho?"Niekto ho prekladal?Alebo bol zapojený takto aj ked zosík fungoval?

Ohodnoceno: 0x

Od: saly®
Datum: 20.05.15 17:05

Zeslovač už byl opravovaný několikrát. Když se opravoval naposled zřejmě předchozí majitel tranzistor zasadil obráceně a když to zapojil bouchlo to.

Od: mkat®
Datum: 21.05.15 15:01
avatar

Jednoduchá skúška tranzistoru je diodovým testom.A nie prepískávaním.Ale keď ti píska vo všetkých polohách tak je zoskratovaný.Ten treba nový. Prečítaj si a skús ich pomerať tak ako je to tu napísané.

http://svetelektro.com/clanky…pn-a-pnp-tranzistora-551.html

Ohodnoceno: 0x

Datum: 22.05.15 07:15
avatar

staré amatérské stereo z časopisu Amatérské rádio. Si všiměte, že na desce není jeden zesilovač, ale dva úplně stejné. Na dolní straně desky by mohl být vyleptaný nějaký nápis nebo číslo, podle kterého by se možná dalo dohledat i schema. Třeba se vám to podaří.

Když se to nepodaří, pak vezměte vaši desku do nějakého součástkového obchodu a nechte si ty součástky rozpoznat a změřit tam.

No ale já bych vás spíš radil : Vezměte vaši desku k někomu zkušenějšímu, ať ji opraví on.

Ohodnoceno: 0x
