3 fázový proudový chránič

Od: Datum: 28.04.15 21:54 odpovědí: 4 změna: 28.04.15 22:33

Na jakém principu funguje 3 fázový chránič?

U jednofázového chrániče je mi to jasné. To co přiteče,musí proudovým chráničem zase odtéci.

L1=N např. L1 5 ampér a zpátky se vrací vodičem N také 5 ampér.

Jak je to ale u 3 fázové soustavy?

Např. Chráničem prochází tyto proudy: L1=5 amper, L2=5 amper, L3= 5 amper, vodičem N bude ale v tomto případě téci 0 ampér.

Jakto že chránič nevybaví,když zde neplatí pravidlo "co přiteče musí zase odtéci"?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 28.04.15 22:02
avatar

Na výstupu v nule jsi spočítal vektorový součet, ale ten je stejný i na vstupu.

Buď budeš sčítat absolutní hodnoty na vstupu 15A a potom v nule je také 15A, nebo jak jsi přesně uvedl, že sčítáme vektory a pak to musíme na obou stranách. V součtovém trafu jdou všechny fáze společně. Nejlépe by to bylo vidět na osciloskopu.

doplněno 28.04.15 22:19:

Fáze vstupují do chrániče jednotlivě a tak je většina lajků chápe. Z chrániče vystupují také jednotlivě a jdou zpětně na jednu N svorku.

V tom chrániči se však indukčně "spojí" na jedné straně součtového transformátoru, který provede vektorový součet a N se vrací také vektorový součet a oba musí mít stejnou velikost. Pkud prochází nerovnoměrně proud a na vstupu je vektorový součet 2A, tak i vektorový součet na N jsou 2A.

Ohodnoceno: 1x

Od: kemo®
Datum: 28.04.15 22:12

Děkuji za odpověd. Pořád to ale nechápu. Mohl by ste mně to vysvětlit ještě podrobněji?

Datum: 28.04.15 22:20
avatar

Vektorový součet proudú L1,L2,L3 jest nula,tj .stejný jako jest na vodiči N.

Ohodnoceno: 0x

Datum: 28.04.15 22:33

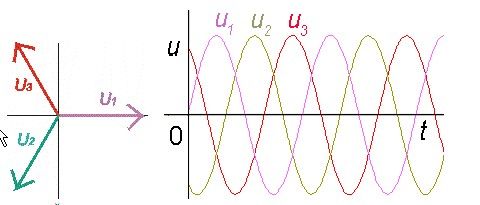

To je princip 3f proudu. Stačí si uvědomit, že proud, který jedním drátem do uzlu vteče, vytéká těma dalšíma ven. Tak se děje ve všech drátech současně, jen posunuté o 120stupňů, proto se křivky na sinusovém diagramu tak překrývají.

Ohodnoceno: 1x
