Tranzistor v blesku

Od: Datum: 21.04.15 21:05 odpovědí: 25 změna: 24.04.15 09:35

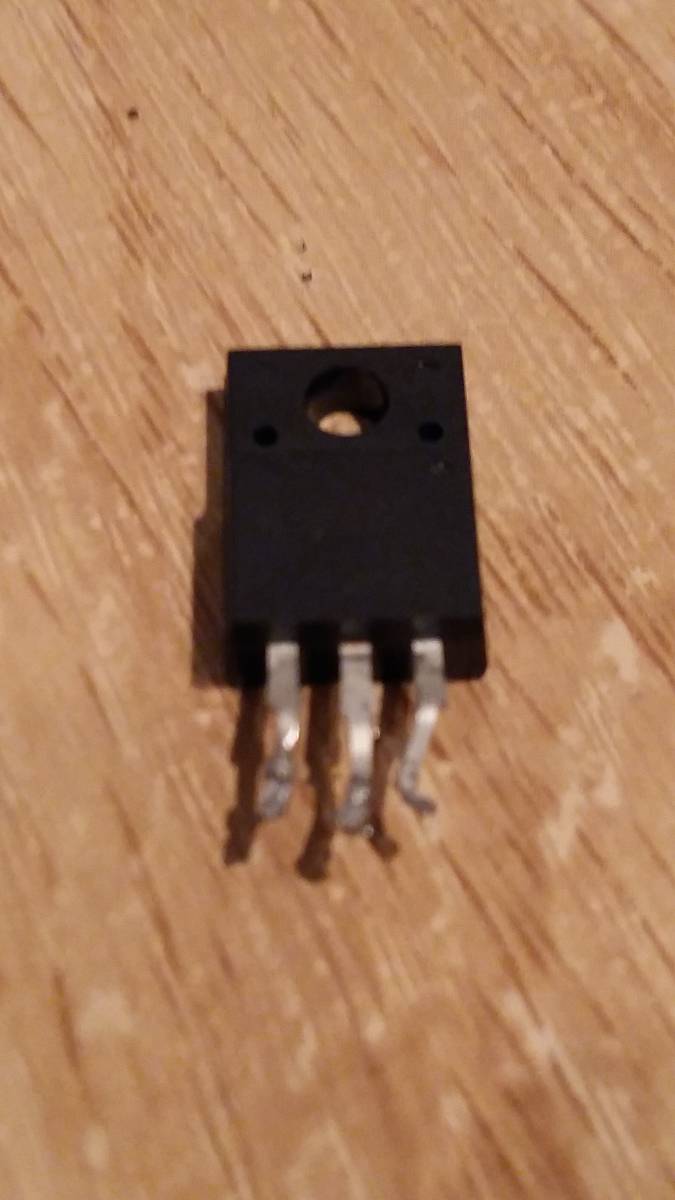

Zdravím, z ničeho nic mi přestal fungovat blesk (Triopo SpeedLight TR-980N), hlasí nabití kondenzátoru, ale po stisknutí tlačítka nereaguje, tak jsem se kouknul dovnitř, nechal jsem nabít kondenzátor a propojil ho napřímo s výbojkou, zablesk, takže jsem usoudil že výbojka i kondenzátor jsou vpořádku, tak jsem koukal na DPS a našel jsem tranzistor, který podle mého usouzení bude asi fungovat jak spínací prvek (okruh nízkého napětí spíná vysoké, a čím vyšší napětí do něj půjde tím víc se otevře), tak jsem ho vyletoval a začal hledat na internetu, nikde jsem ho nenašel kde by se dal koupit, teď je namístě otázka, čím ho můžu nahradit, aby se stejně otvíral při stejném napětí (aby se nezměnila síla záblesku, při určitém nastavení blesku), no já nevím a proto píšu zde, mohl by mi někdo poradit čím ho můžu nahradit? Pokud ano budu moc vděčný, ještě přikládám obrázek, jak vypadá a jeho typ:

Jedná se o RJP4301 1DD 4C55

Díky za každou pomoc, Zděněk.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: bmbx®
Datum: 21.04.15 21:23

Výbojka napojená s kondenzátorem napřímo nemůže blesknout, v blesku je napojená napřímo vždy a bleskne až zionizováním vysokým zapalovacím napětím z malého zapalovacího transformátorku. Transformátorek je napájen malým kondenzátorem - u starších blesků přímo přes jeho synchro kontakty u novějších přes tyristor. Jedná se o spínání kolem 100V a transformátorek dá řádově desítky tisíc na elektrodu, která je jen omotaná kolem skla výbojky. Hlavní kondenzátor se nabíjí přibližně na 300V a těch 300V nedokáže samo o sobě zapálit ve výbojce výboj.

Ohodnoceno: 0x

Od: zdenek123
Datum: 21.04.15 21:29

Díky za opravu, je to pravda, blesk je rozdělený na 2 části, když jsem říkál výbojku myslel jsem jí a celý její zapalovací systém (je u ní malá DPS s trafem a vším potřebným) jenom jsem to asi špatně napsal, ale to je jedno, jde hlavně o to, který tranzistor tedy použít.

Od: zdenek123
Datum: 21.04.15 21:36

Máte pravdu na ebay je, ale na ebay, už radši nic ze součástek nekupuji, minule mi to přišlo po 6ti měsících, proto hledám alternativu, která by si dala koupit třeba na GM electronic, nebo na nějakých českých stránkách.

Od: bmbx®
Datum: 21.04.15 21:44

Je to opravdu spínací tranzistor zapalovacího obvodu? Přijde mi zbytečně velký, netečou tam žádné proudy, jen je tam napětí kolem těch 100V a právě proto se to řeší většinou tyristorem.

Ohodnoceno: 0x

Od: zdenek123
Datum: 21.04.15 21:52

No vedou do něj 3 kabely, bílí a černý a třetí se ztrácí někde na DPS, bílí je připojen na kondenzátor a černý je připojen na zapalovací systém výbojky, když jsem tyhle dva spojil (byl nabítý kondenzátor), tak nastal záblesk, z toho usuzuji, že se jedná o spínací tranzistor.

doplněno 21.04.15 21:53:

http://pdf.datasheetarchive.c…n/Datasheets-46/DSA-24109.pdf

I podle tohoto soudím, že se jedná o UNIPOLÁRNÍ tranzistor.

Od: zdenek123
Datum: 21.04.15 22:08

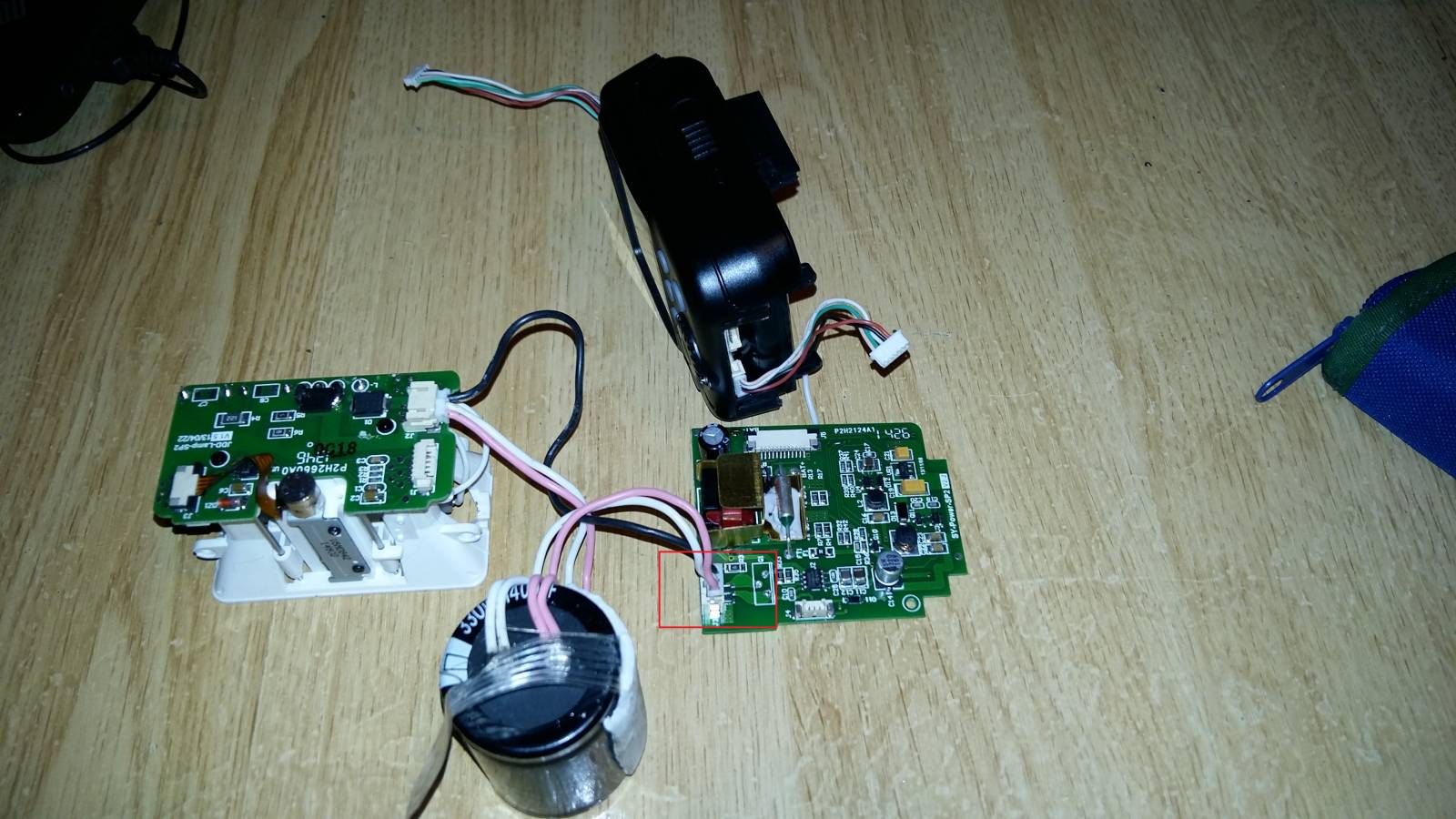

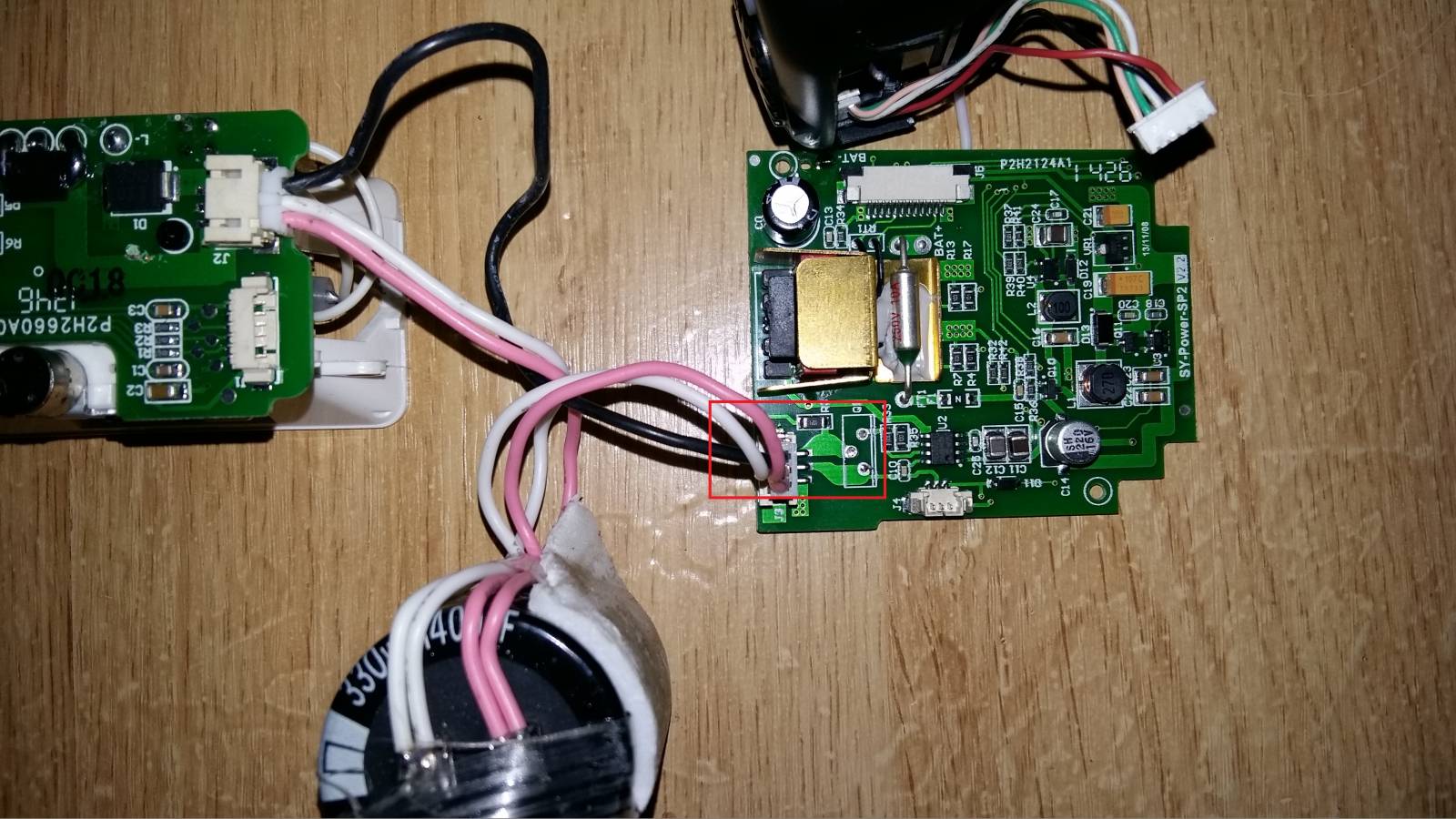

Pro lepší představu přídámvám obrázky celku a vyznačil jsem místo, kde tranzistor byl.

Od: jofa®
Datum: 21.04.15 22:21

Asi by se náhrada našla, ale straší mně tam ten proud 200A !. takový nemohu dohledat.

Ohodnoceno: 0x

Od: zdenek123
Datum: 21.04.15 22:24

Já ani nevím odkud by se tam mohlo vzít 200A.

Od: jofa®
Datum: 21.04.15 22:36

A co tohle.http://www.gme.cz/bipolarni-t…zistor-but18af-to220-p214-079

doplněno 21.04.15 22:42:

Zaměřil jsem se na pouzdro TO 220. pokud vyhoví TO247 tak asi ano.

doplněno 21.04.15 22:54:

Koukám,že tam Ic puls 220A tak to by mohlo být OK Kup a vyzkoušej. Vždytˇ to tolik nestojí.

Ohodnoceno: 0x

Od: zdenek123
Datum: 21.04.15 22:38

Já opravdu nevím jestli by šel použít, kamarád mi zase poradil tento.
http://www.gme.cz/irg4pc50w-to247ac-p213-204
Teď jde o to abych to měl potvrzené, nerad bych to spálil.

doplněno 21.04.15 22:47:

Pouzdro mi bylo celkem jedno, klidně to napojím před kabely, budu-li muset, já jsem koukal na to že je to hlavně IGBT tranzistor.

Od: zdenek123
Datum: 21.04.15 23:07

Už jsem ho objednal, ale nemájí ho skladem, je to předobjednávka, ale nejvíc mi asi vadí, že jsem nevybíral způsob dopravy a oni už mi tam napsaly přímo osobní odběr v praze a ještě k tomu se mi objednal 2x za sebou, ale to já už si vyřeším s nima. Díky moc.

Od: jofa®
Datum: 21.04.15 23:20
Ohodnoceno: 0x

Od: bmbx®
Datum: 21.04.15 23:20

Pokud není tranzistor součástí zapalovacího obvodu, ale má za úkol odepnout výbojku v rámci regulace výboje, tak tam těch 200A pulz bude, to jsme si moc nerozuměli.

Ten tranzistor je v okamžiku záblesku spušteného zapalovacím vinutím otevřený (výbojka musí být před zábleskem pod napětím hlavního kondenzátoru) a pak už zapálenou výbojku v určitý čas odpojí, nebo neodpojí pokud se jedná o záblesk v plné síle.

Ohodnoceno: 0x

Od: zdenek123
Datum: 21.04.15 23:26

Tak takhle to funguje, v tom případě to znamená že mohu použít tento tranzistor, pokud se nepletu, že?

http://www.gme.cz/irg4pc50w-to247ac-p213-204

Od: 111®
Datum: 22.04.15 09:14

a není to náhodou rozpínací tyrystor? ty se používají v profi foťácích s rehulasí výboje...a pak to může být i spínací tyrystor. který se používá mezi kontaktem foťáku a spoští blesku, aby se neopalovaly kontakty ve fotoaparátu..

Ohodnoceno: 0x

Od: bmbx®
Datum: 22.04.15 09:26

111:

Není k zahození sledovat ostatní přispěvky, jofa už dal výše odkaz na datasheet té původní součástky

Podle všeho by ta náhrada z GME moha vyjít...

Ohodnoceno: 0x

Od: 111®
Datum: 23.04.15 09:40

bmbx,

já netvrdím, že je to něco jiného, jen jsem projevil svůj názor..

P.S. když se ti to nelíbí, tak to nekomentuj..

Ohodnoceno: 0x

Od: bmbx®
Datum: 23.04.15 13:50

111:

Já taky pouze projevil svůj názor :-D

Tady je spíš někdo malinko labilní...

Ohodnoceno: 0x

Od: zdenek123
Datum: 23.04.15 21:13

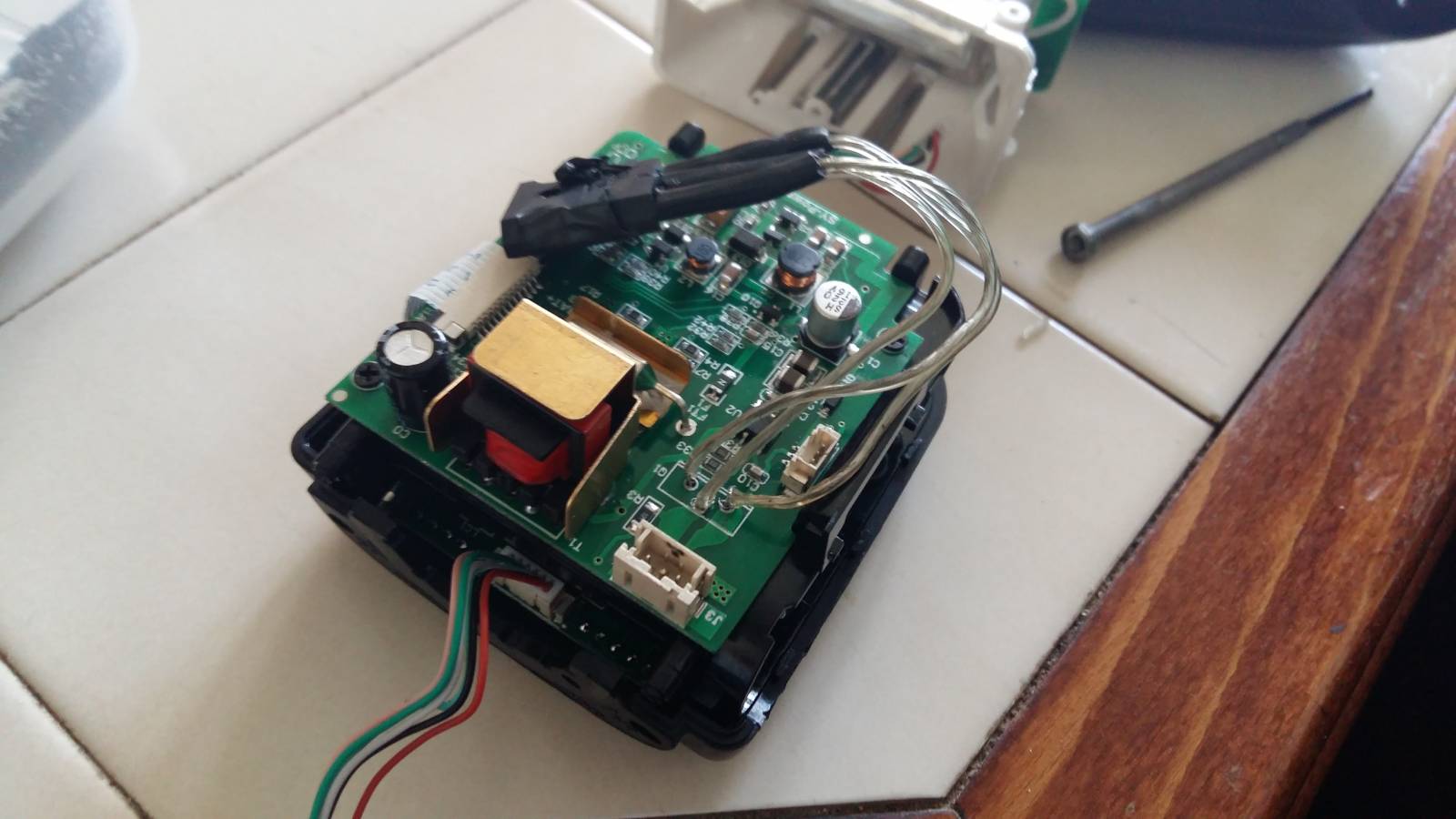

Tak všem moc děkuji za pomoct, funguje, jenom kvůly velikosti jsem to musel vyřešit takto, ale to mi je jedno funguje to jak má :)

Od: jofa®
Datum: 23.04.15 21:28

Tak paráda. Před třemi dny jsem si taky koupil blesk od Sony, tak doufám, že nebudu řešit něco podobného. Mějte se.

Ohodnoceno: 0x




Od: bmbx®
Datum: 24.04.15 08:23
Predpokládám že nějakou HVL F60, ne? Sony tam má tuším nějakou kaskádu tranzistorů, ale nejsem si jist jestli si to s něčím nepletu. Já ted řeším stařičķý Metz, ten má regulaci výkonu udelanou ne odpojovaním vybojky, ale překlenutim druhou malou schovanou výbojkou s menším zhášecím napětím. Má to výhodu v jednoduchosti, ale velkou nevýhodu v tom, že ať. Je záblesk plný nebo minimálni, vždy je vybit celý náboj kondenzátoru, takže není moc úsporný. Blýská, ale nerguluje. Zatím nevím proč, jestli bude v čudu ta "zhášecí" výbojka, tak opravdu netuším, čím jí nahradím :(
Ohodnoceno: 0x

Od: bmbx®
Datum: 24.04.15 08:26
Predpokládám že nějakou HVL F60, ne? Sony tam má tuším nějakou kaskádu tranzistorů, ale nejsem si jist jestli si to s něčím nepletu. Já teď řeším stařičķý Metz, ten má regulaci výkonu uděanou ne odpojovaním výojky, ale překlenutim druhou malou schovanou výbojkou s menším zhášecím napětím. Má to výhodu v jednoduchosti, ale velkou nevýhodu v tom, že ať je záblesk plný nebo minimálni, vždy je vybit celý náboj kondenzátoru, takže není moc úsporný. Blýská, ale nereguluje. Zatím nevím proč, jestli bude v čudu ta "zhášecí" výbojka, tak opravdu netuším, čím jí nahradím :(
Ohodnoceno: 0x

Od: jofa®
Datum: 24.04.15 09:25

Koupil jsem slabší 43. Sony -HVLF43M. Asi by byl lepší 60 ale ty děsný prachy. Já jej koupil za 8 990 a za dva dny už na Megapixelu za 10 490 kč. Copak blesk je parádní a spokojenost, ale šílený mají uchycení do sáněk. Natáčením hlavice jednou rukou,horizont.. i vertikl. bez přidržení blesku druhou rukou, to asi za chvilku v plastu u sáněk prdne. Za ty prachy to nemůžou trochu zpevnit?

Ohodnoceno: 0x

Od: bmbx®
Datum: 24.04.15 09:35

Jo, to uchycení je příšerný, ale jinak je to hodně dobrý blesk. Já mám starší 58, ten je snad téměř totožný (až na to GN) a spokojenost úplně maximální, kam se hrabe konkurence

zdenek123:

to je to pouzdro o tolik větší? To bych snad vzal ten tranzistor ze všech stran na brusce :-D

Ohodnoceno: 0x
