Zapojení Ampérmetru

Od: Datum: 03.04.15 14:58 odpovědí: 18 změna: 05.04.15 11:50

Mám dotaz, chci si doma dát dohromady ampérmetr na měření různých zařízení a časem ho namontovat do rozvadeče.

Mohu použít něco takového? http://www.hadex.cz/r021-jy-4…p-20a-45x45mm-vcetne-bocniku/ Vydrží to ve špičce 20A při 230V?

V digitálním provedení např. toto: http://www.hadex.cz/r092-jyx8…00a-70x40x40mmnapajeni-6-12v/

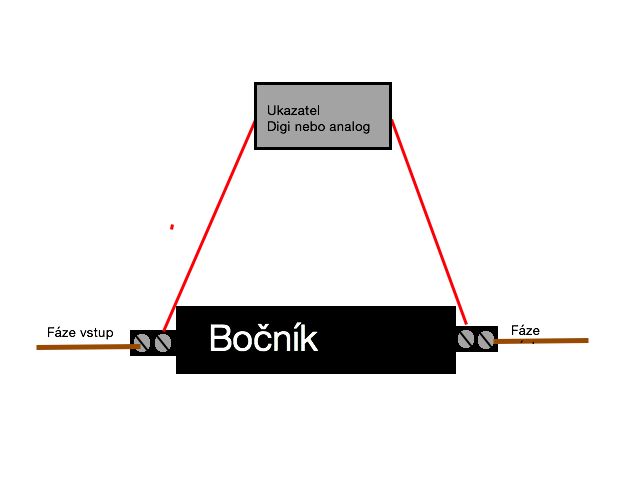

Je to použitelné? Je zapojení správně? viz. obrázek.

Moc děkuji.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 03.04.15 15:00
avatar

Nemůžete, obojí je na stejnosměrný proud. Navíc, pokud je uvedeno napájení 12V tak opravdu není ideální ho připojit na 230V

Ohodnoceno: 1x

Datum: 03.04.15 15:08

Napájení samozřejmně vím že je na 12V. Teď řeším především připojení z bočnku k měřáku. Jaký ukazatel tedy musím použít?

doplněno 03.04.15 15:15:

Tento? Ten už je použitelný?

http://www.hadex.cz/r046-69l9…-20a~-80x65mm-vcetne-bocniku/tento? ten už je v pohodě?

Co kdybych chtěl digitální?

doplněno 03.04.15 15:18:

Když digi tak?

http://www.hadex.cz/r083-jyk-…na-din-listu-napajeni-8-12v~/

Datum: 03.04.15 16:07
avatar

Já bych se spíše zamyslel nad otázkou k čemu má sloužit. Rozsah 20A je moc nepoužitelný. Pokud bych měl přepínané bočníky, tak už dostanu něco rozumného. Jelikož kompletní měřák se slušnými rozsahy dostanu za 100,-, tak postrádám smysl. Je si nutné uvědomit, že cejchovaný bočník je za 200,-

Také použití tohoto měřáku do rozváděče také není moc smysluplný. Nevidím jeho účelné použití. Něco jiného je měřák, terý předává údaje pro analýzu spotřeby a to žádný z uvedených neumožňuje. Zařazení podružného elektroměru na nějakou větev už dává nějaký smysl a mohu odečítat hodnoty pro analýzu spotřeby.

doplněno 03.04.15 20:55:

Ten analogový odkaz je na střídavý proud.

doplněno 03.04.15 21:28:

Omlouvám se to jsem přehlédl *zed*

Ohodnoceno: 1x

Od: bmbx®
Datum: 03.04.15 21:13

mapel:

V popisu mají chybu, ten ampérmetr je na stejnosměrný proud, budík má "deprézský" měřící systém a ten je stejnosměrný. Usměrňovač tam jistě nebude, stupnice by nebyla zcela lineární, navíc je na stupnici špatně, ale přece patrný symbol stejnosměrného / pulzujícího proudu.

Nebo mají špatné foto :-D

doplněno 03.04.15 21:40:

mapel.

omluva není na místě, osobně si myslím, že mají špatné ilustrační foto...

Ohodnoceno: 1x

Datum: 03.04.15 19:17
avatar

Pokud chcete měřit proud AC v rozvaděči, bylo by vhodnější použít měřící trafo (zapojuje se sériově) než odporový bočník. Na sekundáru odečítat hodnoty.

Ohodnoceno: 1x

Datum: 03.04.15 19:39

Děkuji za odpovědi. Chtěl bych to nainstalovat do rozvaděče k zesilovačům, zesilovač si vezme při zapnutí víc jak 20A.

Pak se dá normálně provozovat na 16A jističi, ale chtěl bych se kouknout třeba kolik je aktuální odběr a zda nejsem třeba na hranici nadřazeného jističe.

Nedostal jsem opověď zda je možné použít tedy tady to: http://www.hadex.cz/r046-69l9…-20a~-80x65mm-vcetne-bocniku/

Od: trtr
Datum: 03.04.15 19:48

Zdravím, na měření, ale laboratorní si sežeňte ampérmetr z Merty Blansko (taková černá krabice).

Ohodnoceno: 0x

Datum: 03.04.15 21:27

Ten měřáček určitě nemá napěťovou odolnost 4kV...

Ohodnoceno: 2x

Datum: 03.04.15 23:47

Moc ste mi tedy nepomohli, až na první příspěvek kde jsem byl upozorněn že to je na stejnosměrné...

Od: bmbx®
Datum: 04.04.15 08:51

Pokud sedi popis u toho ručičkového tak se dá použít, s digitálním ampérmetrem na střídavý proud je malinko problém, potřebuje přesný lineární usměrňovač a díky tomu je poněkud dražší

Nechápu co piše takjan o 4kV :-D

Ohodnoceno: 1x

Od: rv
Datum: 04.04.15 10:56

A není vhodnější pořídit něco takového?

http://www.aliexpress.com/ite…0-450V-0-1-99/1799812055.html

I když vlastní výrobek potěší více.

Ohodnoceno: 2x

Datum: 04.04.15 11:46

OK, tak na domácí experimentování si pořídím to z hadexu http://www.hadex.cz/r046-69l9…-20a~-80x65mm-vcetne-bocniku/

A do rozvadeče časem si pořídím to z ALI.

Je ten obrázek zapojení bočníku správně?

Děkuji

Datum: 04.04.15 22:20

Protože když ho připojiš na bočník, který je pod napětím sítě, pokud se prorazí, nafláká ti. Na co šaháš, pod napětím sítě (230V), musí tohle vydržet (popř 2,5kV)..

Ohodnoceno: 0x

Datum: 04.04.15 23:14

Jo, máš to namalované správně. Samozřejmě to musí být zapojené a provedené odborně a bezpečně. Při práci s ním je dobré být opatrný jako u každého el. zařízení. Odpověď Takjana je poněkud zmatená.

Ohodnoceno: 2x




Od: dam®
Datum: 05.04.15 00:21

To bastlení v rozvaděči není zrovna košer, zkus ještě popřemýšlet o nepřímém měření jednotlivých fází. Určitě tak budeš mít o 1000% větší bezpečnost a to nemusíš nic moc předělávat. Princip měření je stejný jak u klešťového ampérmetru, jen v tovární verzi, dělají se i s modulem do pc.

Taky ti u tohoto typu měření nehrozí, že se ti spálí bočník - následně ti plný proud půjde na měřák, ten se rozstřelí, protože není stavěný na takovou zátěž a jseš potmě, v tom lepším případě.

Proto se tam objevila ta poznámka o průraznosti pouzdra samotného měřáku.

Např.: LG 04600

Ohodnoceno: 0x

Od: bmbx®
Datum: 05.04.15 04:32

dam:

Že může shořet bočník na malé proudy toho se lze bát, ale bočník na 20A navíc s jističem? :-D

A že by se rozstřelil měřák při mnohonásobném přetížení? Na něm shoří vlásek a víc nic, žádné rozstřelení se nekoná.

Ohodnoceno: 0x

Od: dam®
Datum: 05.04.15 10:06

Fakt je ten, že neznám zkratovou odolnost jednotlivých komponentů.

Ohodnoceno: 0x

Datum: 05.04.15 11:50

Všem vám moc děkuji za rady. Radši bych to udělal přes ty měřící cívky (nepřímé měření) alespoň nebudu muset přerušovat kabel.

Našel jsem toto http://www.dx.com/cs/p/digita…0v-0-100a-232022#.VSEBlEJb160

To by se dalo použít do rozvaděče?

Jinak jaký měřák bych musel sehnat k tomuto? http://www.hadex.cz/r005-prou…rmator-20a5a~-lmzj1-doprodej/ .
