Přepínač za stykačem na čerpadla

Od: Datum: 02.04.15 22:35 odpovědí: 10 změna: 05.04.15 00:56

Dobrý den, řeším problém spíše teoreticky, ale i tak by mě zajímalo řešení.

Mám čerpadlo 15kW s rozvaděčem - jistič + tři stykače na rozběh hvězda trouhelník, když bych chtěl k tomu čerpadlu to samé druhé čerpadlo jako nouzové řešení při výpadku prvního čerpadla.Existuje řešení jak v rozvaděči zapojit obě čerpadla, tak aby když dojde k poruše prvního čer. aby jsem jedním přepínačem uvedl do chodu druhé čerpadlo?

Jestli se dá koupit nějaký přepínač který přepne všech šest drátů ze stykačů?

Děkuji


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: dam®
Datum: 02.04.15 23:53

Přepínač na 15kW existuje, ale fakt není malinkej. Potřebuješ vstup a dva výstupy tj. 9drátů

doplněno 02.04.15 23:56:

nepočítal jsem pracovní a ochranné vodiče, jen fáze

Ohodnoceno: 0x

Datum: 03.04.15 00:25

A bude stát dost peněz

Ohodnoceno: 0x

Datum: 03.04.15 12:12
Ohodnoceno: 0x

Od: jpetrovica*
Datum: 03.04.15 14:14
Dokázal by jste mi poradit z toho seznamu přepínačů jaký by byl vhodný pro můj případ,potřebuji v rozvadeci za stykacema hvězda trojúhelník, přepnout na druhé čerpadlo,ale zároveň odpojit to první,děkuji a čerpadla budou stejná 18kw každé
Datum: 03.04.15 16:18
avatar

V ČR vyrábí vačkové přepínače OBZOR. Vyrábí se prakticky jako skládačka. Proto neexistuje jednoznačně typ. Podle toho co chci spínat či rozpínat sestaví objednací kód a je vymalováno. Proto cena i za jeden kus není tak strašná. Pokud by jste chtěl přesné označení, tak bych potřeboval přesný diagram spínání. Jelikož na této poradně jsou spíše neodborné popisy a upřímě nevěřím ve správném sestavení spínacího diagramu, tak je nutno dodat schéma. Pak je vše bez problémů.

doplněno 03.04.15 21:23:

Dělal jsem to v rychlosti s nulovou polohou pro vestavnou montáž, kde se musí proklemovat 6 kontaktů (možno jako požadavek na výrobce)

Kód VSN16-2206-C8-V-ANC-Sxxx-NMC.

Proklemování kontaktů 1-3, 5-7, 9-11, 13-15, 17-19, 21-23

doplněno 03.04.15 22:27:

Díky @jpetrovica za upozornění. Soustředil jsem se na spínámí a udělal fatální chybu. Takže správné označení je

VSN40-2206-C8-V-PNC-Sxxx-NSC.

Ohodnoceno: 1x

Datum: 03.04.15 19:07

6x přepínací kontakt, stačí bez nulové polohy

Ohodnoceno: 0x

Od: janpetr*
Datum: 03.04.15 20:53

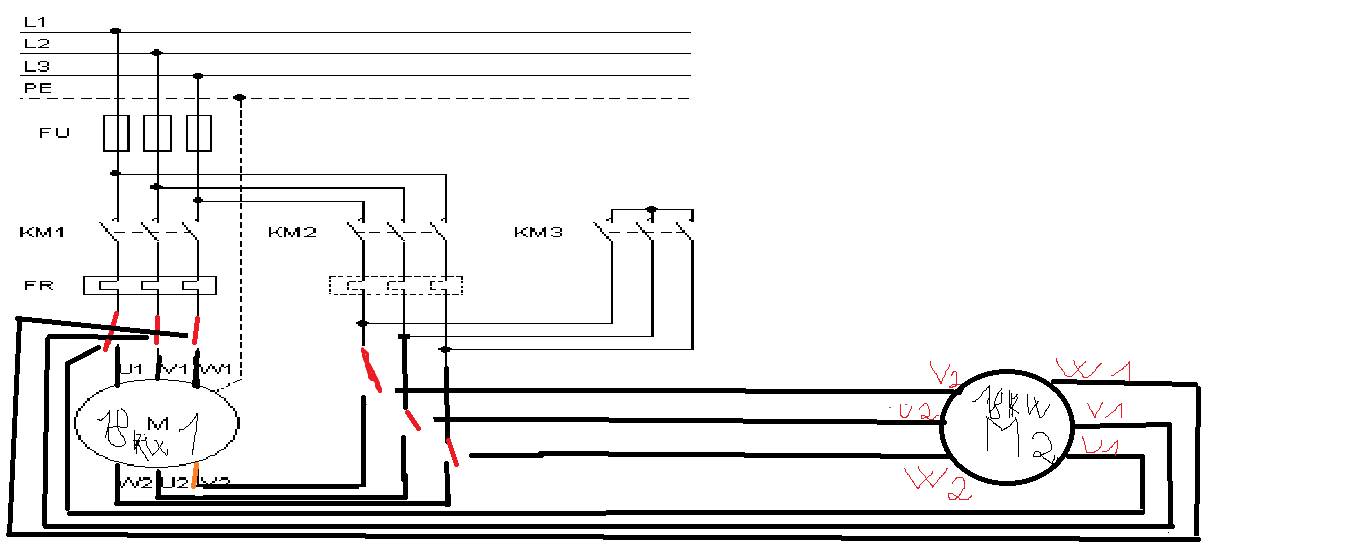

Prosím o vytipování dle schématu, moc děkuji

Od: jpetrovica*
Datum: 03.04.15 21:53
Opravdu stačí vsn 16 na 18 kw motor,moc děkuji
Datum: 03.04.15 23:16

Aj keď ide o 18 kw motor,tak to pri trojfazovom motore treba podeliť tromi a tak na každu fázu je príkon 6 kw a podľa toho si vyberte ten správny.Ak bude prepínač už ako posledný v rade pred elektromotormi,tak pri zapojení do hviezdy na 240 V bude odber prúdu 25 A a do trojholníka 15 A na fázu.Odporučil by som sa s výberom poradiť s odborníkom.

doplněno 03.04.15 23:43:

Z toho zoznamu by som doporučil ja ten S 25 s nulou uprostred a zamykaním,aby nedošlo prepnutiu motorov pri zapnutí v prevádzkovom režime motorov.

Ohodnoceno: 0x

Od: jpetrovica*
Datum: 05.04.15 00:56
Nechápu když 2206 tak na jake kontakty bude zapojen přívod a na jaké čerpadla, jestli bude tak hodný a zkusite mi to popsat
Ohodnoceno: 0x
