Nevím jak zapojit

Od: Datum: 21.03.15 12:20 odpovědí: 14 změna: 29.03.15 13:54

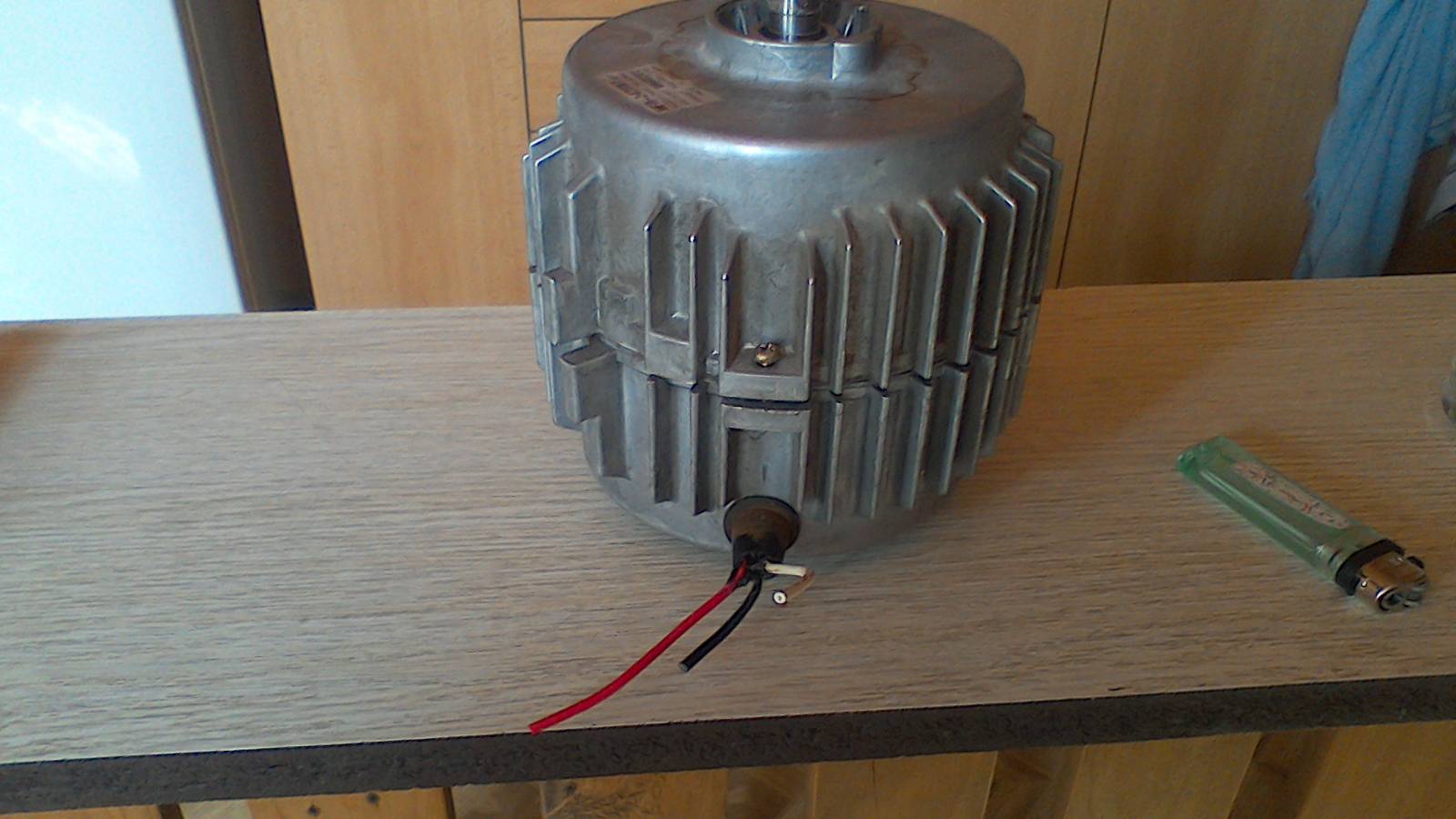

Dobrý den, mám motorek 220V tři dráty;červený černý bílý. Poradí někdo jak zapojit, nechci ho spálit děkuji.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 21.03.15 12:22

Chtělo by to fotku,tři dráty je málo informací,nebo více popsat.

Ohodnoceno: 0x

Od: vlk63*
Datum: 21.03.15 12:57
Od: vlk63*
Datum: 21.03.15 13:03
Měl jsem ho i rozdělaný a dráty vedou za zadní stěnu statoru který je zalisovaný.
Datum: 21.03.15 13:18

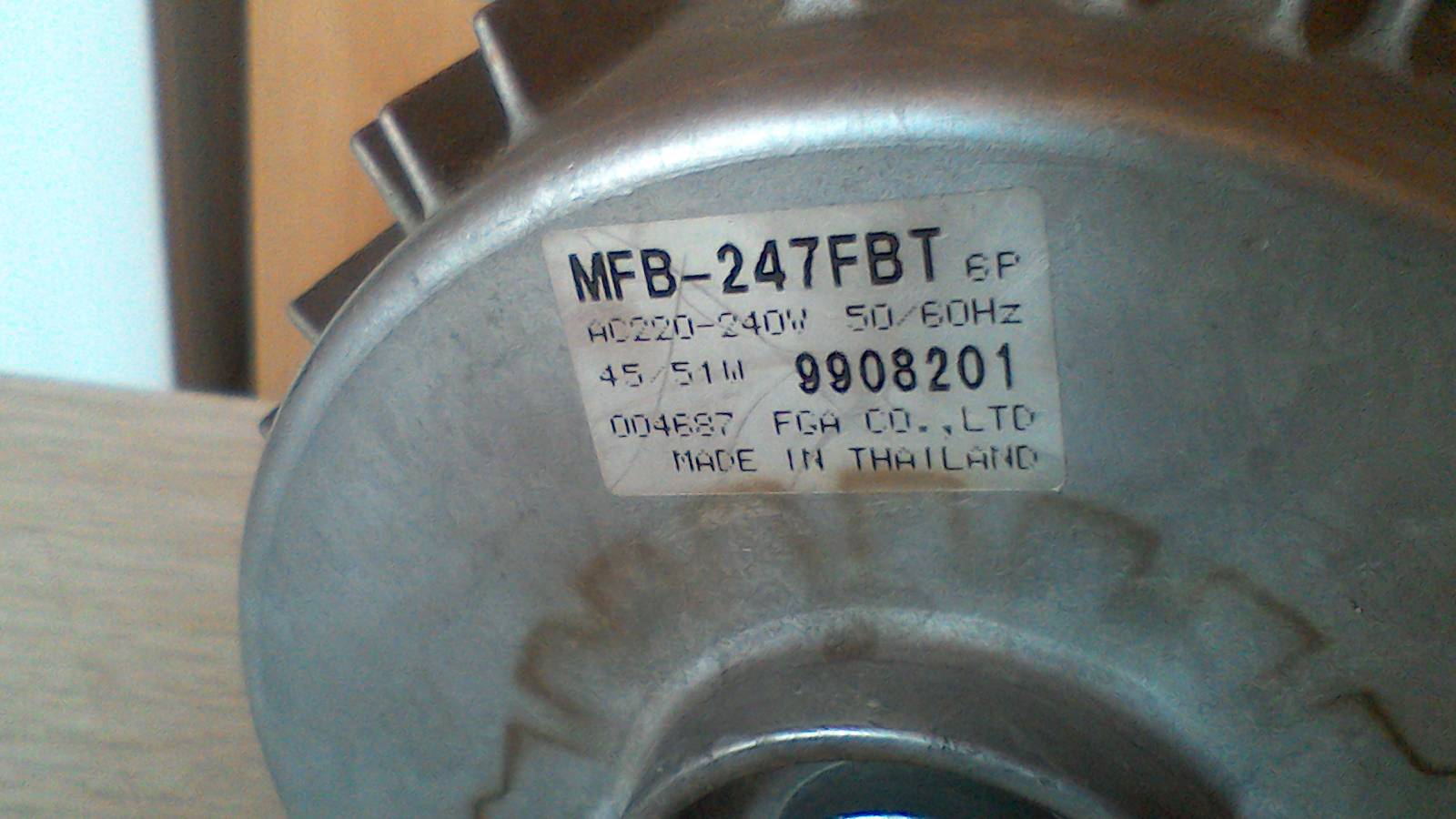

Z čeho to je,co je na tom štítku?

Ohodnoceno: 0x

Od: vlk63*
Datum: 21.03.15 14:17
Je to motorek z klimatizace.
Datum: 21.03.15 13:27
avatar

Asi by to nejlépe chtělo změřit odpory vinutí ať se ví co kam patří a následně použít rozbšhový kondenzátor. Naprudko bych to nezapojoval.

Ohodnoceno: 0x

Od: vlk63*
Datum: 21.03.15 14:20
Měřák nemám. Nešlo by to nějak prosvítit baterkovou metodou?
Datum: 21.03.15 17:45
avatar

Změřit meřákem, jinak to zrušíš, zválšt je li tam uvnitř kondík/pojistka atd...

Ohodnoceno: 0x

Od: buss®
Datum: 21.03.15 18:33

Vlku, a co ti napověděl gugl, zkusil jsi napřed?

Ohodnoceno: 0x

Datum: 21.03.15 19:13
avatar

tady na str. 5 dole je je FAN MOTOR, toto zapojení barvami vývodů motoru odpovídá vašemu případu

ASG18ABA-W_00+01+64.qxd (Page 1)

tou vaší baterkou zkuste najít dva dráty, kdy bude svítit nejméně - měl by to být bílý a červený drát; následně mezi ně zapojíte běhový kondenzátor, vypočtený podle vzorce níže

http://www.badura.cz/vyp_kon/tec-moto.htm

vyjde vám při 230V a 50Hz kapacita 2,7µF, klidně použijte hodnotu 3 - 3,5µF na 230V AC (u výkonu motoru musíte použít desetinnou tečku, ne čárku...0.045kW, pak připojíte vodič N na černý vodič a fázi L na jeden nebo druhý vývod kondenzátoru a tím i na bílý nebo červený vodič - podle toho, kterým směrem se má motor točit...

doplněno 21.03.15 19:18:

ještě jednou odkaz

http://www.badura.cz

pak Motory s rozběhovým kondenzátorem

doplněno 21.03.15 19:23:

třeba tento kondenzátor

http://www.ges.cz/cz/rozbehov…mkpm-3-5-450-GES05400877.html

doplněno 21.03.15 19:26:

http://www.google.cz/url?sa=t&rct=j&q=&esrc=s&source=web&cd=2&cad=rja&uact=8&ved=0CDUQFjAB&url=http%3A%2F%2Fwww.ges.cz%2Fcz%2Fmkpm-3-5-450-GES05400877.html&ei=wrYNVeeyCMv7ywPi_oKoCw&usg=AFQjCNFkIRje9CtAO7o_-uU8l3vP8e7OMA&bvm=bv.88528373,d.bGQ

Ohodnoceno: 2x

Od: vlk63*
Datum: 21.03.15 19:58
Díky za odpověď a odkazy. Zkusím sehnat kondík a vyzkouším to.Dám vědět jak to dopadlo
Od: vlk63k
Datum: 28.03.15 08:04
Kondik jsem sehnal. Posílám nákres zapojení, jestli je správné.
Datum: 28.03.15 13:33
avatar

souhlas, v pořádku...

Ohodnoceno: 0x

Od: vlk63*
Datum: 29.03.15 13:54
Heuréka. A přece se točí. Díky za radu.
