Zapojení kontrolky v rozvaděči

Od: Datum: 25.02.15 15:32 odpovědí: 7 změna: 27.02.15 21:53

Dobrý den,chtěl bych se zeptat koupil jsem si led kontrolku do rozvadeče abych věděl jestli je pod napětím.ale ted se chci zeptat na kontrolce je napsáno:pouze s vnějším odporem a a napětí 230v ale stejnosměrných.chci se zeptat usměrnit není problém ale co znamená ten vnější odpor?děkuji za odpovědi


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 25.02.15 16:11
avatar

a ta "kontrolka" vypadá jak? označení - HIS xxxx, IHS xxx, nebo jak?..příp foto...LED signálky jsou na 24V, ...110V, 230V, vyrábějí se pro napětí AC i DC, mají různý počet diod a tím i svítivost,...starší pro stejnosměrné napětí měly v serii vnější rezistor (odpor)...ten byl přiložen k LED signálce...

doplněno 25.02.15 16:17:

něco z toho?

http://eshop.eleco.cz/index.php?Gstr=katalog&Gkat=1

doplněno 25.02.15 16:22:

u 220V DC, 20mA je odpor TR279, 10K, 7W, u signálek s menšími proudy...trochu jiný, lze dopočítat

doplněno 25.02.15 16:24:

dejte typ signálky, odpor doplníme...

Ohodnoceno: 0x

Od: famous
Datum: 25.02.15 16:30

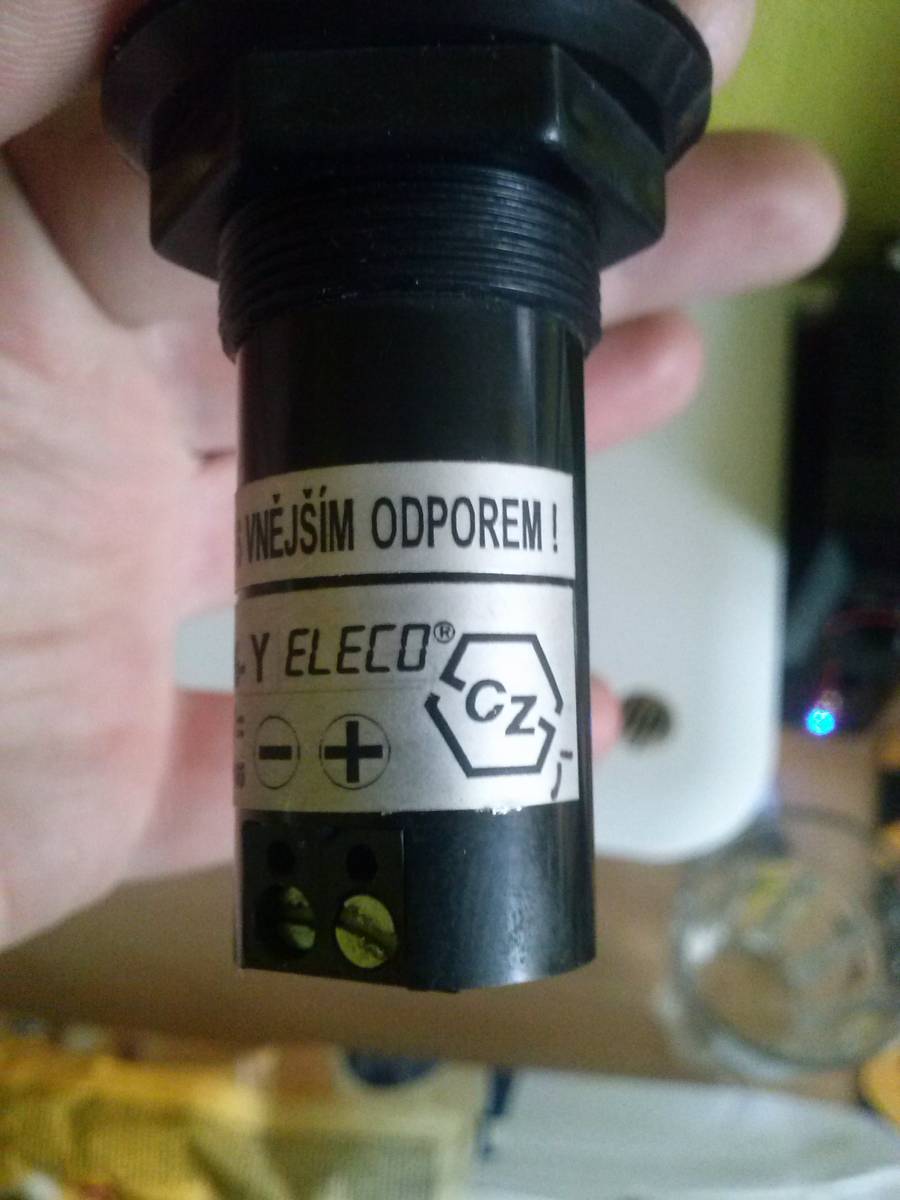

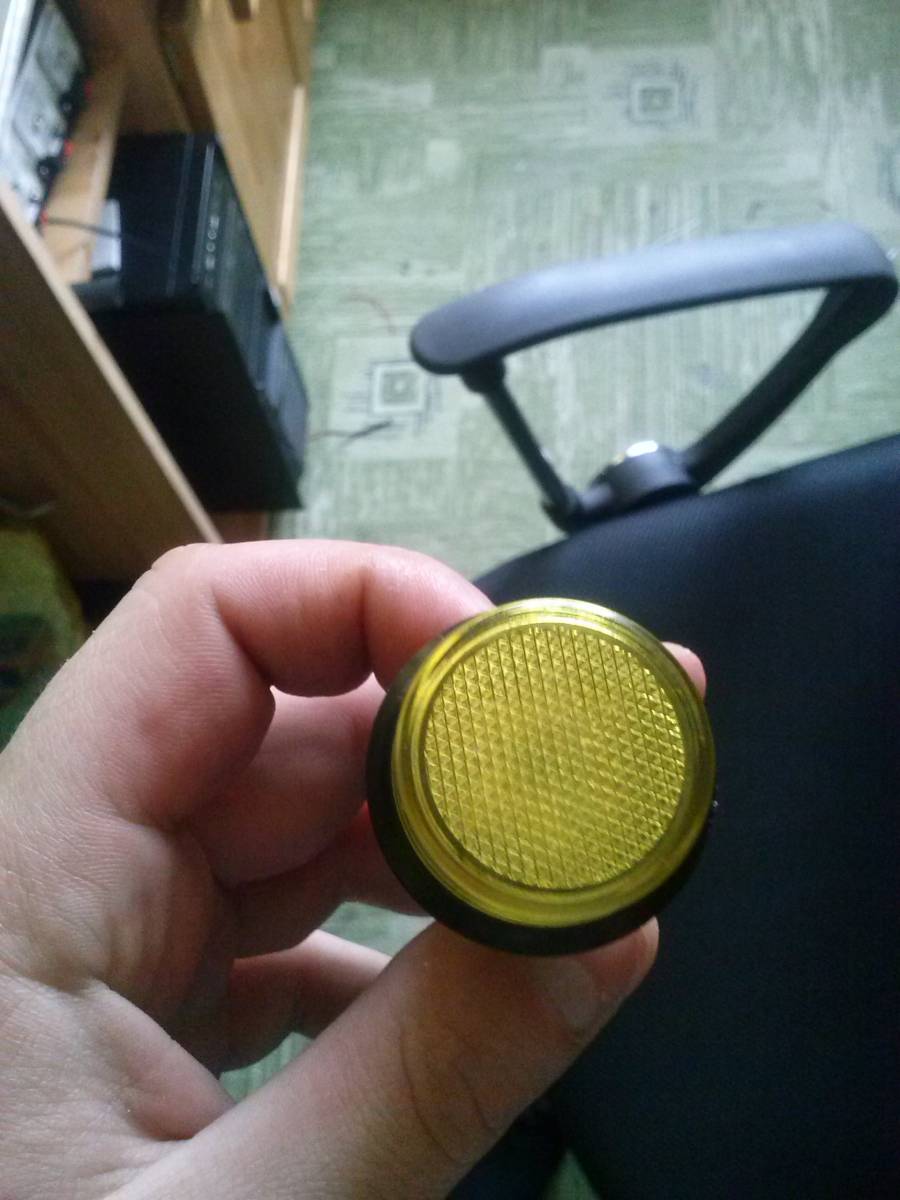

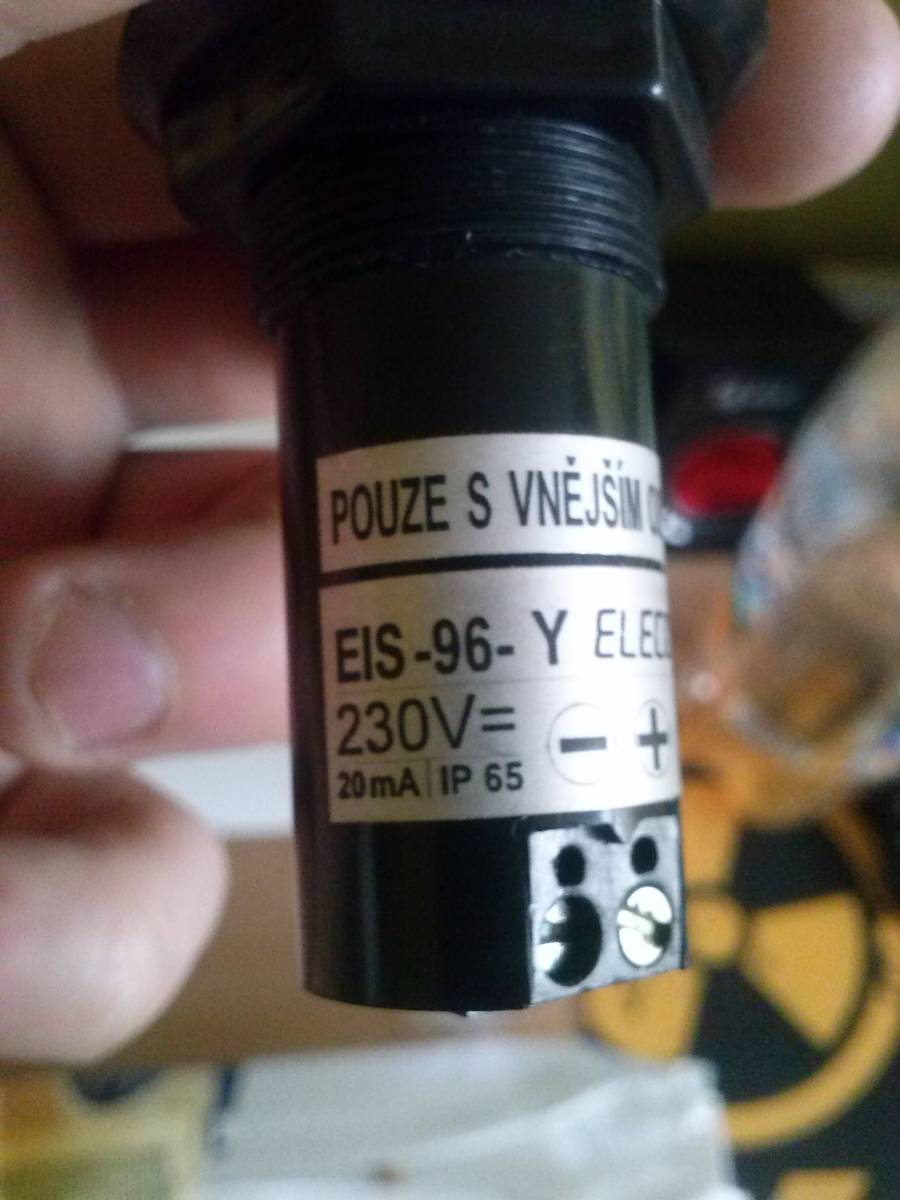

Dobrý den,tak tady je foto,jde mi hlavně o to jestli to můžu připojit bez toho odporu.a na usměrnění mám použít graetzov můstek.nebo stačí jedna dioda a bude to svítit na 50 procent.

Datum: 25.02.15 16:55
avatar

jednoznačně s odporem a jednou usměrňovací diodou (na LED bude sice pulsující napětí, ale snad to vydrží), odzkoušeno teď na stole; s 10K odporem svítí dostatečně silně...pro signalizaci úplně stačí...

doplněno 25.02.15 16:58:

jen na okraj, katodou diody na +

doplněno 25.02.15 20:12:

tyto vaše rezistory jsou pro malé zatížení, vyberte na zatížení 4-7W a odpor 10k (8k2 až 10k)

Ohodnoceno: 1x

Od: famous
Datum: 25.02.15 17:17

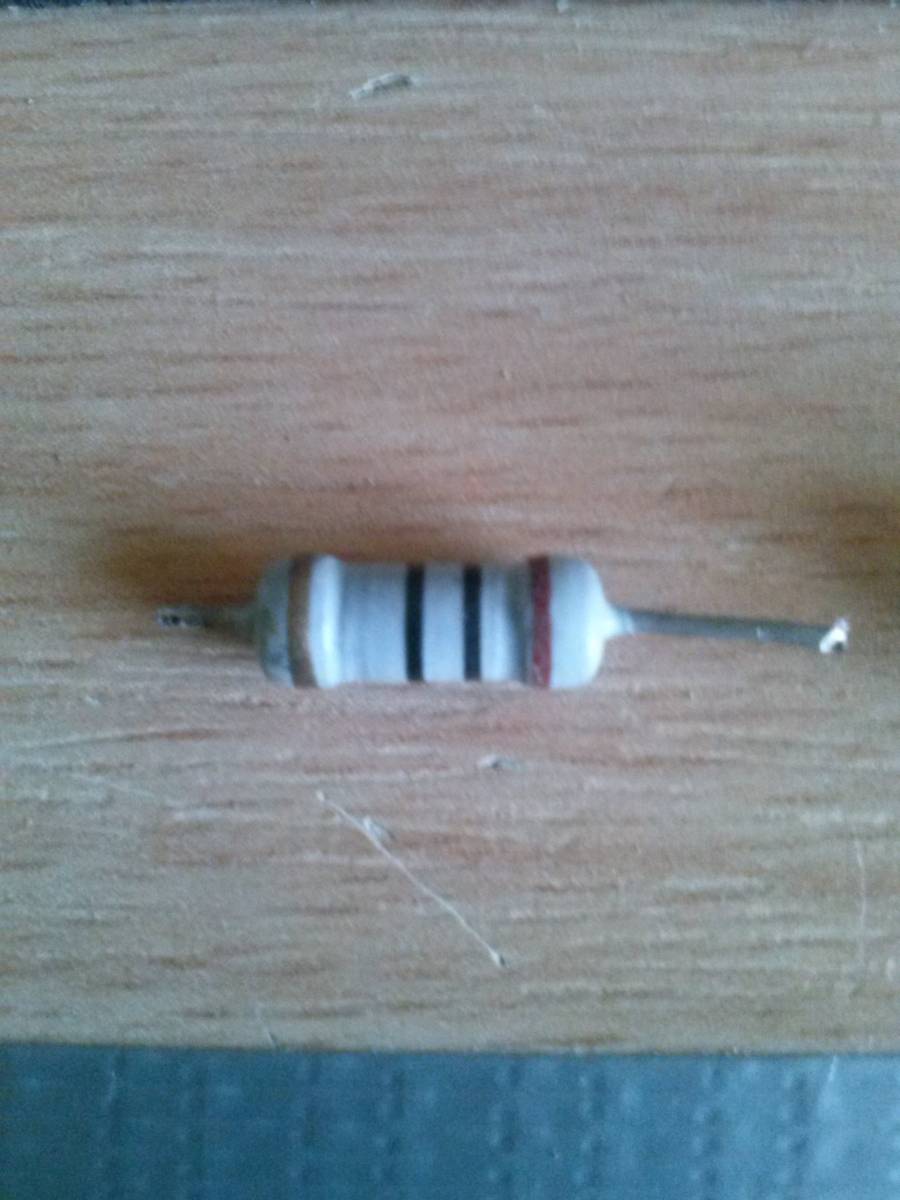

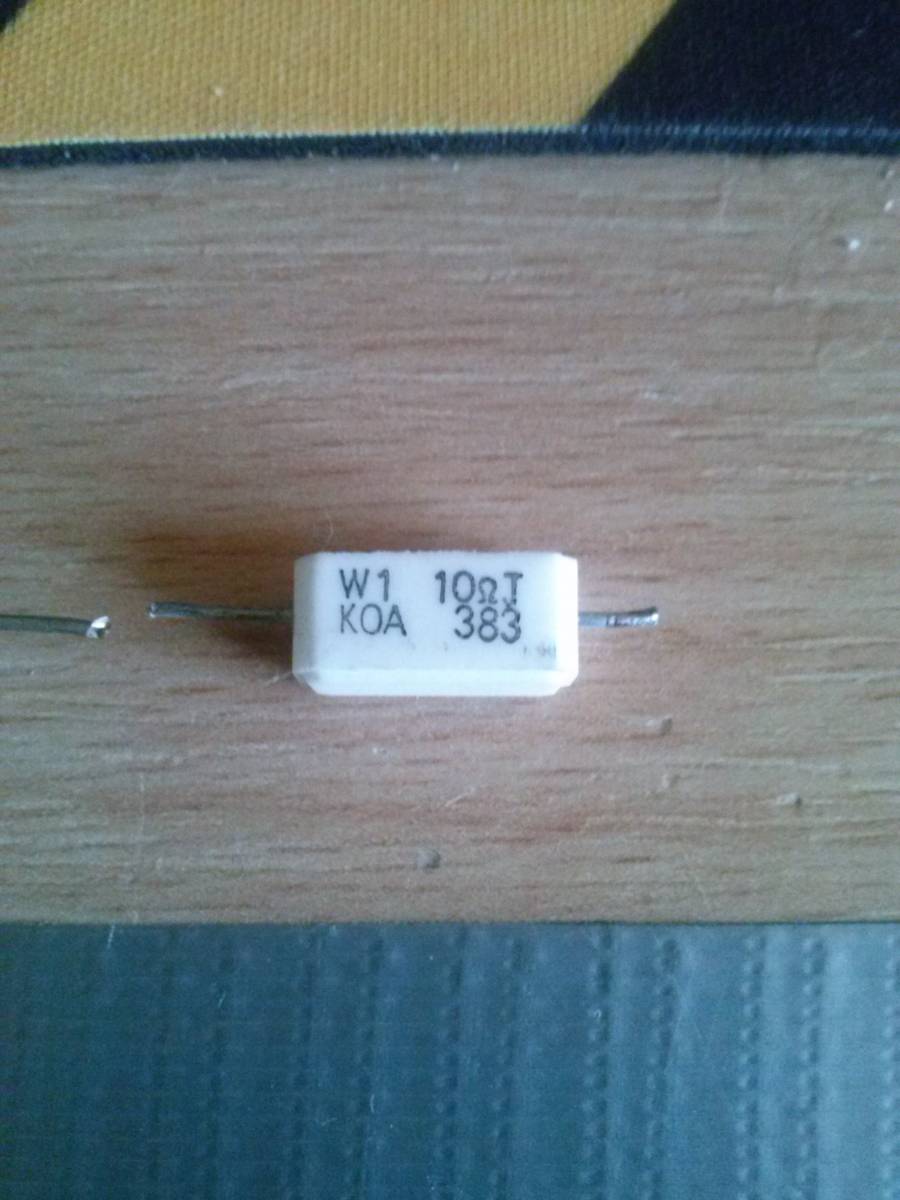

díky,ještě se chci zeptat,našel jsem doma tyto odpory,chtěl bych se zeptat jestli bude jeden z nich vyhovující,než budu schánět jiný,ten druhý má barvy proužků:zlatá,černá,černá,hnědá

Datum: 26.02.15 20:02
avatar

K radě nonka není co dodat. Jen se ptám, proč ste si nekoupil rovnou na 230V AC. Měl by jste to bez práce.

Ohodnoceno: 0x

Od: famous
Datum: 27.02.15 15:22

dobrý den,taky jsem se tak rozhodl a koupil přímo na 230v AC,a tuhle staro kontrolku jsem schoval do šuplíku.děkuji za rady,nevěděl jsem že těch kontrolek je tolik druhů

Datum: 27.02.15 21:53
avatar

Tak to je nejlepší řešení...a pokud vyberete průměr uchyceni 10mm, nebudete mít ani problém s vrtanim...

Ohodnoceno: 0x
