Zapojení 12V relé

Od: Datum: 15.02.15 09:44 odpovědí: 6 změna: 15.02.15 12:43
Dobrý den, mám takový hloupý dotaz. Mám relé 12V které chci spínat pomocí Pb baterie 12V 7.2Ah. Chci se zeptat jestli můžu napětí pouštět naplno do cívky relé. Nemusí se omezit proud? Zapojil jsem baterii na jiné relé co jsem našel v práci...parametry neznám, ale předpokládám také na 12V..a relé okamžitě shořelo... Prosím o radu. Díky moc

Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 15.02.15 09:48
avatar

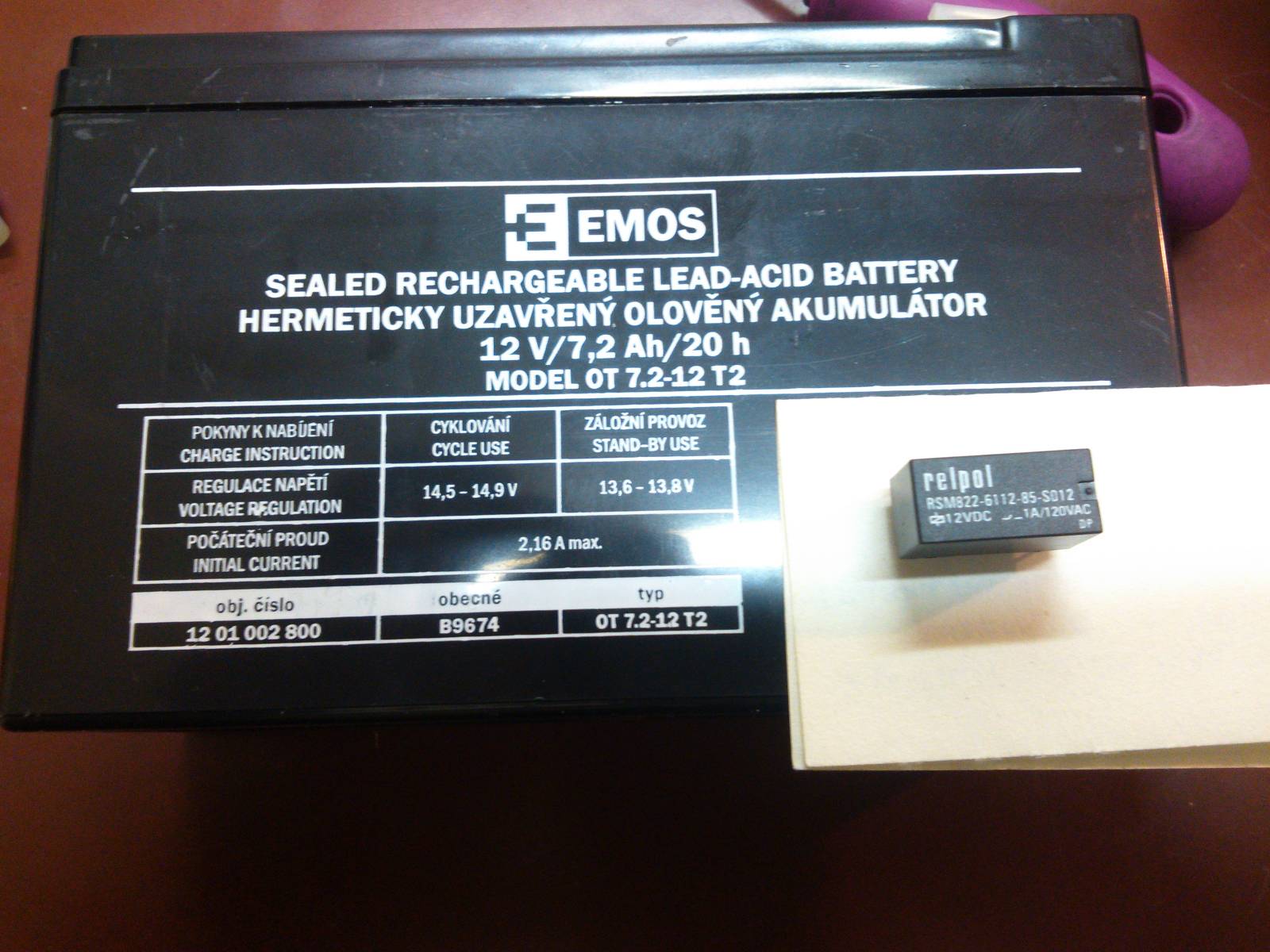

Samozřejmě, relé snese napětí 12V bez potíží a omezení. Pokud Vám předchozí relé shořelo, je možné, že bylo ,,ňáký rozbitý´´ anebo mohlo jít o relé na střídavý proud - značí se AC . To relé na fotce má označení 12VDC - tedy 12V stejnosměrných, takže jej můžete bez potíží připojit na ten akumulátor napřímo.

Ohodnoceno: 0x

Datum: 15.02.15 09:50

Taky záleží co s tím chcete spínat,relé má cívku na 12V stejnosměrných,ale spínací kontakty jsou 120V střídavých a 1A.

Ohodnoceno: 0x

Datum: 15.02.15 09:51
avatar

Cívka relé je na 12 V, napětí baterie je 12 V. Pokud není vinutí relé poškozené, zkrat mezi závity a pod., připojení na 12 V přežije. Proud je daný odporem vinutí.

To relé, co odešlo do součástkového ráje, zřejmě mělo jiné parametry. Nevydrželo...

Není to hloupý dotaz. Kdo se ptá, vyvaruje se problémů. Hloupý je ten, kdo se neptá a v nevědomosti se snaží vytrvat...

Ohodnoceno: 1x

Datum: 15.02.15 11:55

Hlavně si dejte pozor, abyste tu baterku připojil na správné vývody cívky relé a né na spínané kontakty.

Ohodnoceno: 1x

Od: host
Datum: 15.02.15 12:27

Předpokládám, že vám jde o to, zda relé určené pro jmenovité napětí cívky 12 V= snese maximální napětí, které může dát akumulátor při připojení k nabíječce, které máte vyznačené na štítku akumulátoru, tedy až 14,9 V.

Podívejte se na katalogový list vašeho relé RSM822-6112-85-S012 a tam najdete, že při teplotě 20 °C je odpor vinutí 720 ohmů a minimální napětí na cívce je 9 V a maximální 18 V.

V katalogu najdete i jiné údaje, například změny odporu cívky při teplotách od -40°C do až asi +50°C atd..

Ohodnoceno: 2x

Od: buss®
Datum: 15.02.15 12:43

Jistě že jde, když je na 12 V určeno, otázkou je provozní proud, při omezení by přece nemuselo sepnout.

Ohodnoceno: 0x
