Výkonová LED

Od: Datum: 14.02.15 23:20 odpovědí: 13 změna: 18.02.15 00:48

Dobrý den, měl bych dotaz ohledně výběru proudového zdroje pro čtyři LED zapojených v sérii. Jedná se o 10W LED (800-900 mA, DC 9-12V) ... Při zapojení čtyř v sérii by byl ideální zdroj 48V/900 mA, ovšem našel jsem dva zdroje ověřené značky Meanwell, Jeden má výstupní proud 700 mA, druhý 1050 mA. Který z nich by bylo lepší použít? Další věc je, že LED se musí chladit a doma se mi válí 2mm hliníkový plech a při jeho použití jako chladič by každá LED měla k dispozici 204 cm2 plochy, která bude odvádět teplo. Samozřejmě bych mohl v případě použití zdroje 1050 mA sehnat větší plech, otázka je jestli ten proud větší o 150 mA je vůbec možné na led zapojit. Děkuji za každou radu


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 14.02.15 23:40
avatar

můžete použít tento (asi i o něm píšete)

http://www.profi-elektronika.…0ma-lpc-60-1050/id/50-126737/

katalogový list

http://shop.fkt.cz/Files/id7%5Costatni%5CMeanwell%5CLPC-60-spec_katalogov%C3%BD_list.pdf

těch 1050mA je maximální proud, který je schopen zdroj trvale dodávat, s menšími proudy nemá problém...k chlazení LED, není znám typ - jaký je ztrátový výkon LED, doporučený chladič?

Ohodnoceno: 3x

Od: anonymous
Datum: 14.02.15 23:50

No, to právě sám nevím. Vzorečků je celá řada, šlo mi spíš o odhad někoho, kdo má v tomto oboru nějaké zkušenosti. Někde jsem se dočetl že tyto čínské led mají doporučenou plochu chladiče 180 cm2. LED budou sloužit jako osvětlení akvária. Objem vzduchu v krytu je cca 180 litrů. ODvod vzduchu budou obstarávat dva PC větráčky, takže teplota v krytu by mohla zůstat do těch 30c. Jinak se jedná o tyto LED čipy. http://aukro.cz/vykonna-10w-l…a-i5084367745.html?source=mlt . Vím je to čína, ale podle mě to stačí, co jsem četl tak jediný rozdíl oproti kvalitním LED čipům mají cca o 10% menší účinnost. Akorát by neuškodilo kdyby uváděli nějaké info

Od: anonymous
Datum: 15.02.15 00:32

Jinak by byly ty LED umístěny rovnoměrně po ploše 34x24 cm vož je 816 cm2 přičemž vzduch okolo plechu by odváděl PC větráček, jak sem již psal

Od: rv
Datum: 15.02.15 03:54

LED bych nezatěžoval vyšším proudem, než na který jsou určeny. Takže proudový zdroj 700 mA. A pokud se budou hřát, klidně i prudový zdroj s nižším proudem.

Ohodnoceno: 0x

Datum: 15.02.15 07:19
avatar
Jak už tu bylo psáno nahoře - dát tam silnější zdroj tu COBku nezatěžuje a zdroj se aspoň nehřeje a vydrží. Já mám na jeden 10wat cob dvouampérový zdroj a chladič ze starého počítače z pentia 5x5 cm. Ten to v pohodě uchladí tak že se na něm dá udržet ruka. Jinak až si je budeš objednávat, vezmi nějaký navíc. Já koupil dva a ten jeden topil jak kráva zdroj trpěl a čip po měsíci odešel. Druhý měl být úplně stejný ale hřeje "přiměřeně" výkonu a zdroj je studený. Takže ten první byl vadný. Co se týče ceny tak těch 25 kč zhruba odpovídá ceně v číně akorát že číňan má v ceně i poštovné a na tom aukru si ještě za poštovné připlatíš. To samé zdroj. V číně stojí 12v/2A kolem 6dolarů i s poštovným v čechách dvojnásobek plus pošta. U vyšších výkonů který budeš potřebovat ty už ale rozdíl proti českým cenám není tak markantní.
Ohodnoceno: 2x

Od: anonymous
Datum: 15.02.15 15:33

Dobře, takže koupit zdroj 1050 mA a těch 204 cm2 na čip by mělo teda stačit, jestli to dobře chápu. Děkuji za rady

Od: anonymous
Datum: 15.02.15 17:43

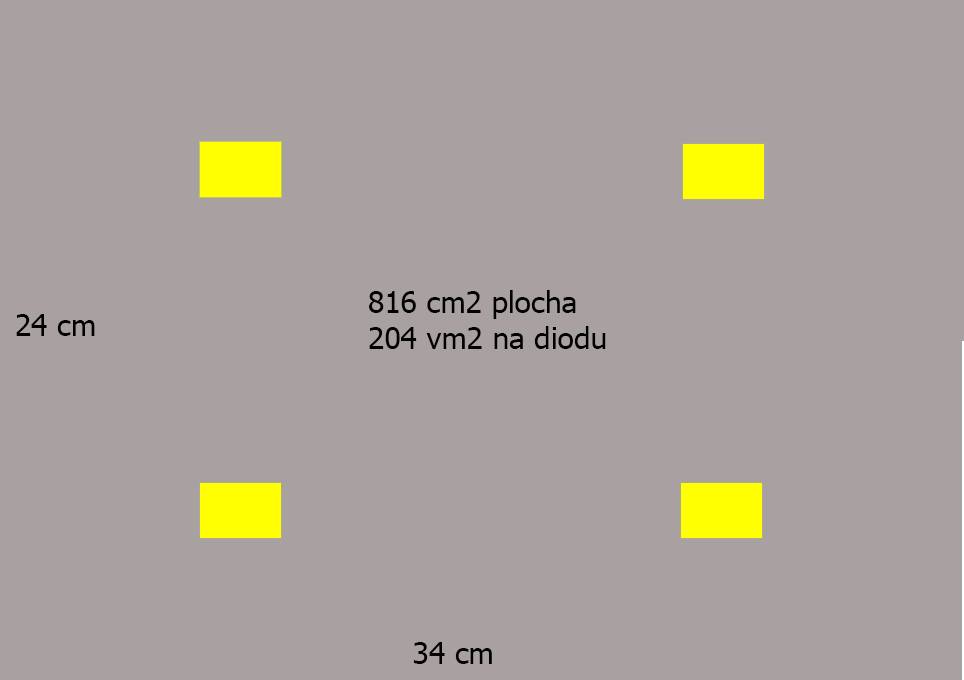

Tady je ještě náčrtek toho chladiče, jen tak pro představu, to žluté jsou diody.

Datum: 16.02.15 22:45
avatar
Ať mě elektrikáři opraví ale já bych místo 40V /1A použil zdroj 12V/4A přeci jen když ti jedna COB zdechne tak na ostatních bude furt jen 12v zatímco v tvém případě ti vzroste napětí o třetinu.
doplněno 17.02.15 18:31: Já měl taky největší hrůzu z toho chlazení protože po internetu člověk kolikrát narazí na šílené plochy nutné na uchlazení jednoho watu ale ten chladič z pentia je prakticky sotva vlažný a to mi to na mini akvárku s krevetkama svítí od rána do večera. Schválně jsem do chladiče strčil digi teploměr a mám tam 28.5°c takže by ti to podle mě uchladil ten plech i bez chladičů.
Ohodnoceno: 3x

Od: anonymous
Datum: 17.02.15 16:43

No, pokud vím tak takhle právě prodový zdroj nepracuje ... mám takový dojem že při daném napětí (u mého to je 9...48 V) ti bude dodávat pořád těch 1050 mA, takže si myslím že by to vadit nemělo. Další skutečnost je že diody není moc dobré zapojovat paralelně, protože každá může mít jiné teploty, jiné pracovní prostředí ap. V sérii by tohle nemělo být problém (V 10W čipu jsou sice paralelně-sériově, ale jsou blízko sebe => stejné pracovní podmínky). NEvím co na tom je pravdy, ale někde jsem to četl. Chlazení jsem již vyřešil koupí Boxových chladičů od procesorů i3/i5/i7 ... Někde jsem našel že to diodu chladí pasivně velmi dobře, tak uvidim

doplněno 17.02.15 16:45:

Tady je ještě video:


Od: rv
Datum: 17.02.15 19:22

Pokud led vyžaduje proudový zdroj (led driver) o určité velikosti, tak není rozumné použít driver, který dává vyšší proud. Samozřejmě se požívá i led osvětlení, které nechce proudový zdroj, ale napěťový a u tohoto použijeme napěťový zdroj.

Ohodnoceno: 0x

Od: anonymous
Datum: 17.02.15 21:22

No, pokud vím jsou tak asi dvě možnosti ... buď zapojit sériově odpor, nebo použít proudový zdroj. Ano např led pásky jsou dělané prostě na 12V DC a nepotřebují žádnou regulaci proudu, protože led pásek má v sobě zabudované odpory. Některé svítilny mají v sobě již zabudovaný odpor/proudový zdroj. JEdnodušše řečeno LED potřebuje regulaci proudu (stálý proud)

Od: anonymous
Datum: 17.02.15 21:29

Jinak jsem našel něco takového? Dalo by se to použít? http://aukro.cz/napetovy-zdro…0w-ip66-2613-i5097760483.html .Pořád si ale nejsem jistý jestli je diody lepší zapojovat paralelně či sériově, nebo to je jedno?

doplněno 17.02.15 21:38:

No omlouvám se, až teď sem si uvědomil že to není proudový zdroj *bzum*

Od: rv
Datum: 18.02.15 00:48
Ohodnoceno: 0x
