Správné zapojení vypínače

Jestli se do svépomocných oprav elektronických přístrojů pouštějí i takovíhle znalci, tak poteš koště. Už chápu, proč existuje legendární vyhláška 50. Doufám, že znáte číslo na hasiče.

Jestli si to dobře představuju, tak máš nějakou zásuvku, do které přivedeš konektor s napětím (doufám že to napětí je nízké napětí které nikomu neublíží !).

Z té zásuvky vedeš hnědý vodič na kolébkový vypínač. To je správně ale ten druhý hnědý vodič ucvakni a připoj na nyní volný kontakt na kolébkovém vypínači. Tím bude kolébkový vypínač připojen do obvodu a bude rozpojovat obvod tvořený hnědým vodičem.

na nožičku pod číslem jedna na vypínači jsem navedl + a z něj pak přívod do desky, ale nefunguje to,+ na jedničku a současně na desku? a vypínač nevypíná? nebo je to jinak? alespoň počet nožek spínače nebo foto (typ); správně + na třeba jedničku, z dvojky na desku, pak bude spínač obvod přerušovat (čísla na spínači jenom hádám, nevím nic bližšího)

Je tam toho málo vidieť a je tam veľa konektorov nezapojených.

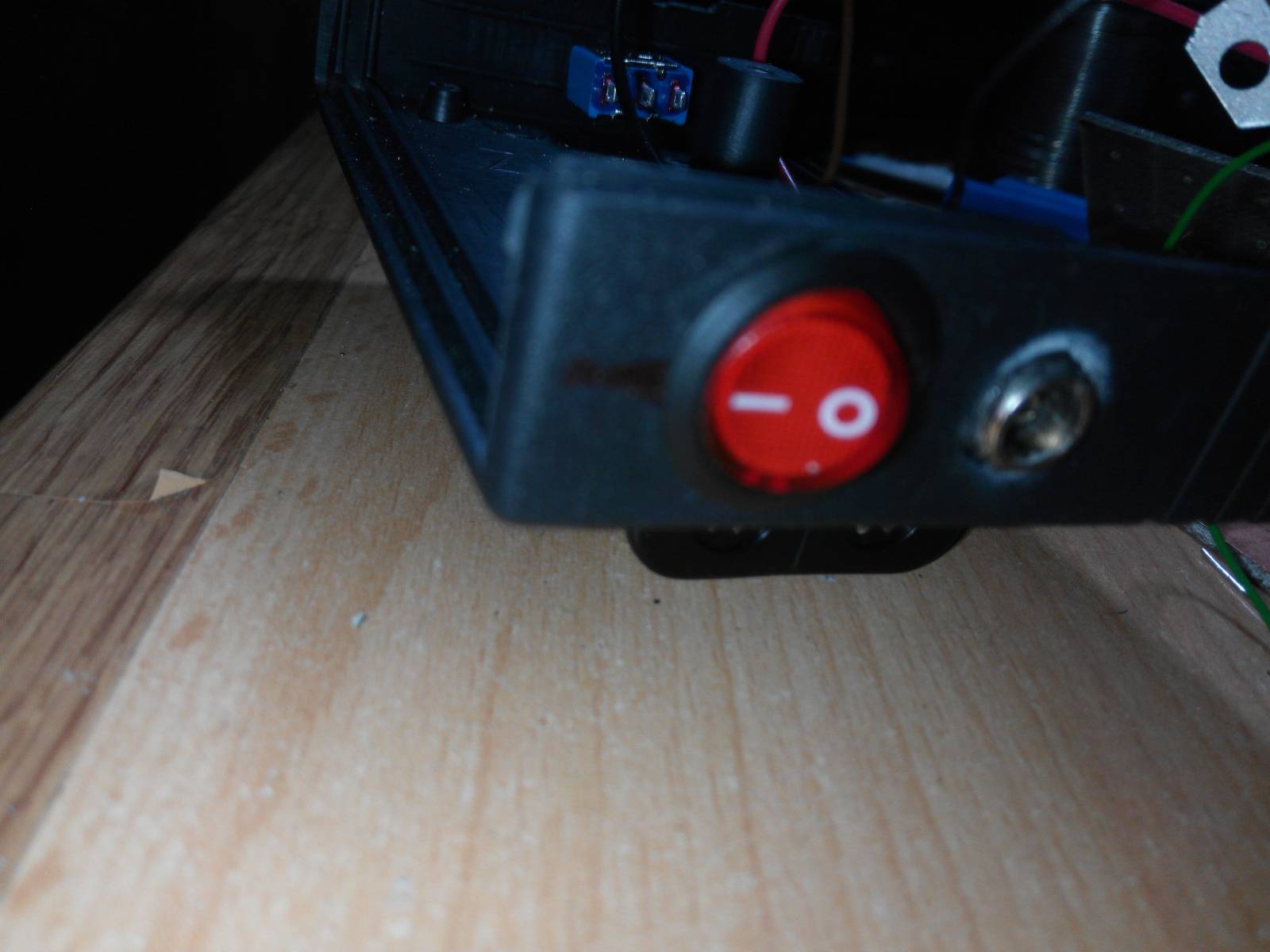

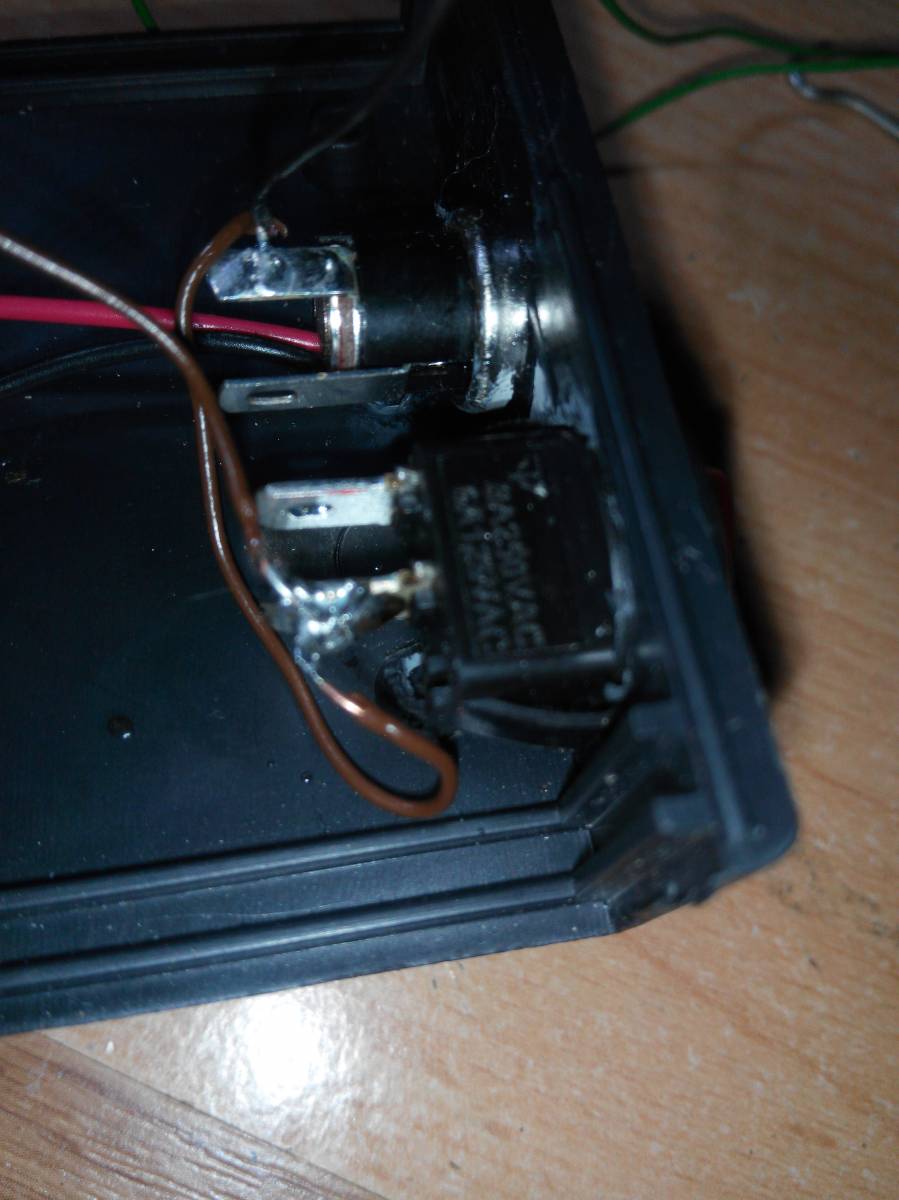

Fotka je dosti nečitelná,vypínač nemůže vypínat protože máte oba hnědé dráty naletované na jednom konektoru.To co je pod vypínačem není k poznání zda je druhý vypínač a jde napětí ještě přez něj. Dejte lepší fotku a srozumitelnější popis co vlastně nefunguje.

Jestli to dobře vidím, tak si to zapojil jeden drát na jeden výstup vypínače a z toho samého jsi vyvedl druhý drát. Jestli je to tak, tak to fungovat nemůže. Jeden drát zapoj na ten krajní výstup. Ale lepší si to ještě proměřit, jestli to ale zvládneš. Na dálku těžko radit.
