Jak zmensit obraz na televizi?

Od: Datum: 09.01.15 14:56 odpovědí: 11 změna: 10.01.15 19:44
avatar

Potrebuju poradit jak naladit starou televizi aby byl vydet cely obraz. Orezava mi to okraje, napr. neni videt cele cislo predvolby, jako by byl aktivni zoom nebo tak neco.

doplněno 09.01.15 21:42: Pardon, je to mascom m3714s. Obraz je roztazeny bez ohledu na zdroj signalu. Nejde to nejak hardwarove nastavit?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: ben®
Datum: 09.01.15 15:04
avatar

Dobrý den, podívejte se do nastavení TV nebo STB a vyzkoušejte přepnutí obrazu mezi volbou "Pan Scan" a "Letter Box" - jedno z toho je ta lepší varianta. Zdravím!

doplněno 09.01.15 15:17:

Tak to bude v nastavení toho přístroje, který je k TV připojen. Stará TV zřejmě neumí DVB-T.

doplněno 10.01.15 17:49:

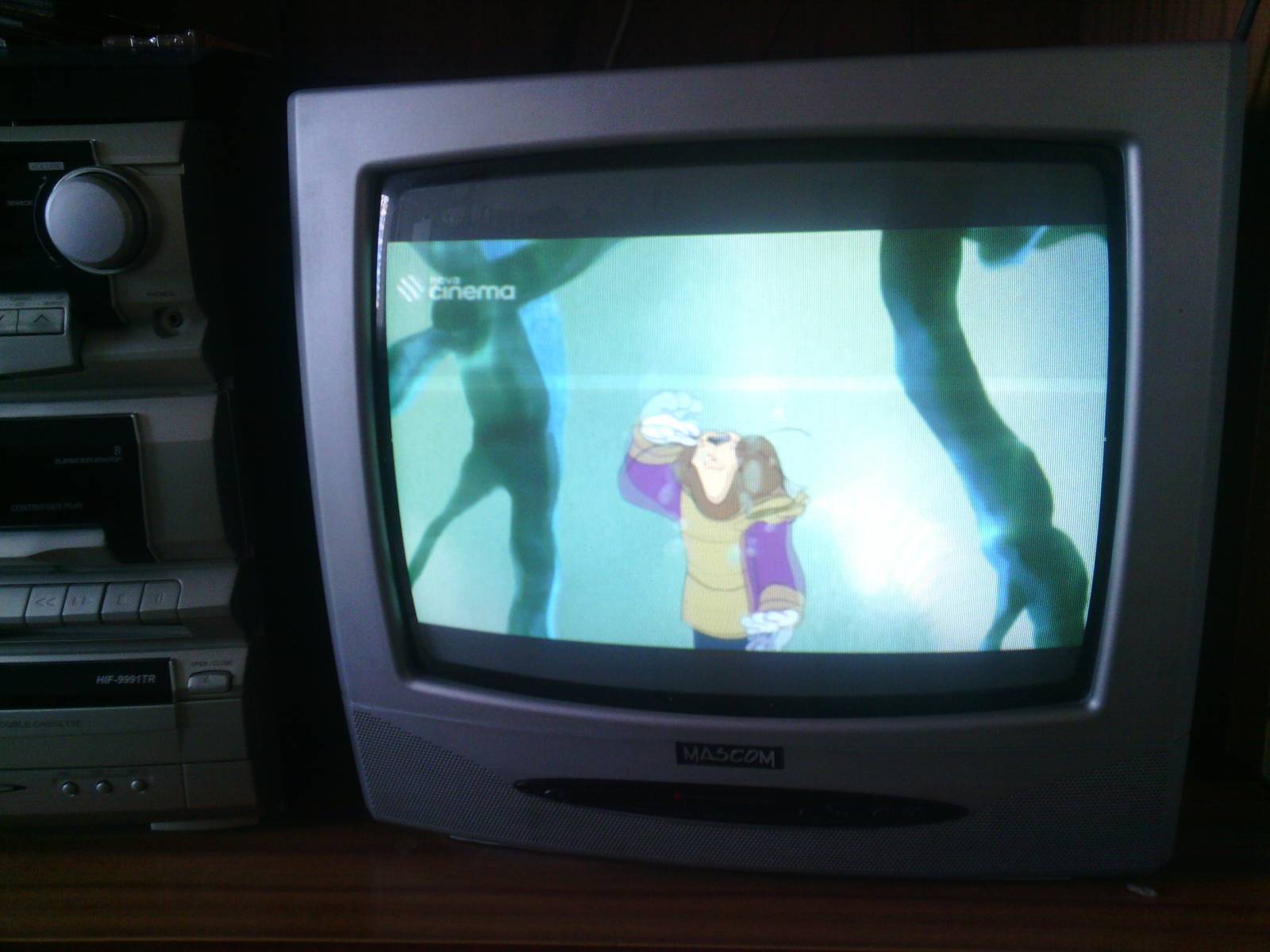

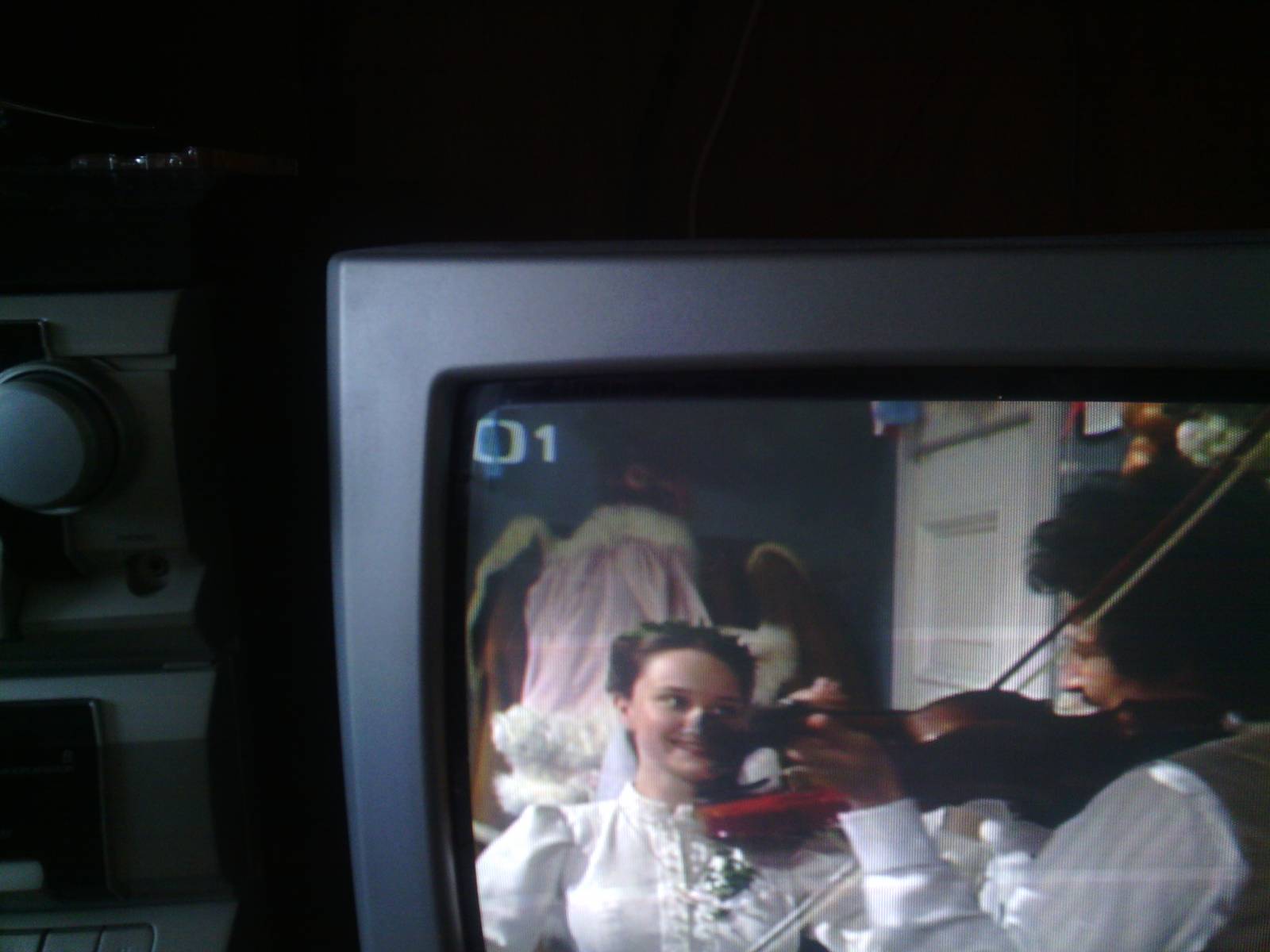

Také mám dojem, že s tím mnoho nenaděláte a je to OK - na prvním obrázku je obraz 4 : 3 a na druhém je vysíláno v 16 : 9 (ta TV zřejmě více neukáže). jedině zkoušet v tom nastavení pro obraz v STB.

doplněno 10.01.15 18:24:

bmbx - kdybych to řešil já, tak bych se snažil jen nastavit trvale formát 16 : 9 v STB.

Ten se jeví jako plný. Do TV bych nezasahoval a byl rád, že ještě tak pěkně ukazuje.

A hlavně bych si užíval černou barvu, kterou "placatá" TV nedá .

Ohodnoceno: 0x

Datum: 09.01.15 15:15
avatar

Nic takoveho ta televize neumi, je to stary skleneny sencor.

doplněno 09.01.15 21:39:

Pardon, je to mascom m3714s. Obraz je roztazeny bez ohledu na zdroj signalu. Nejde to nejak hardwarove nastavit?

Od: bmbx®
Datum: 10.01.15 18:12

ben:

mě se to jeví že ta TV formát 16:9 ukáže správně v rámci svých možností, s černým pruhem nahoře a dole, ale formát 4:3 je zjevně větší, logo ČT je částečné mimo obrazovku.

taky to vidím na nastevení settopboxu, ale dost velký guláš může vzniknout tím, když je settobox nastaven na TV 4:3 a TV podporuje 16:9, což u CRT TV s obrazovkou 4:3 bylo řešeno zmenšením rozkmitu vertikálního rozkladu, čili zmenšením svislého rozměru obrazu. A další guláš v tom dělá připojení SCART, jeden pin je na ovládání režimu TV 16:9 / 4:3, pokud SCART kabel není s plným zapojením všech pinů, tak k přepínání logicky nedochází. Všechny plně neobsazené SCART kabely mají jen A/V vodiče - jeden video, dva audio a jednu nebo několik zemí.

Ohodnoceno: 0x

Od: bmbx®
Datum: 10.01.15 19:44

Jestli ta TV má opravdu větší obraz tak to bývá způsobeno nižším vysokým napětím, ale to by měla i menší jas. Seřízení rozměru obrazu je to nejjednodušší co může trochu znalý člověk udělat. Starší modely elektronkových TV měly ovládání změny rozměru na zadní straně a mohl si s tím pohrát i úplný laik

Ohodnoceno: 0x

Datum: 09.01.15 15:40
avatar

STB musí umět nastavit obraz na 4:3,16:9,nebo kino.

JABRAKA

Ohodnoceno: 0x

Datum: 09.01.15 15:46
avatar

Jestli je to hodně stará TV, můžou být vyschlé kondenzátory v rozkladových obvodech TV. S tím sám nic neuděláte a oprava v servisu Vás přijde skoro dráž, než nová TV. Kdysi se dal rozměr obrazu v určitých mezích seřizovat potenciometrem uvnitř přístroje, ale to už od nějakého roku výroby 1980 nejde.

doplněno 10.01.15 11:34:

bmbx - Ten rok 1980 jsem jen hrubě odhadl. Měl jsem z té doby TV se stejným problémem (titulky pod spodním okrajem). Nejdřív jsem se marně snažil najít příslušné trimry (kdysi, moc dávno jsem se opravami TV živil (Dajána a pod.)) a pak jsem to odnesl do servisu. Tam mi za nemalý peníz vyměnili pár kondíků (v ceně několika desetikorun) a dozvěděl jsem se, že novější TV se dají seřizovat už jen pomocí diagnostického přístroje. Jestli je to pravda jsem nezjišťoval.

Ohodnoceno: 1x

Od: bmbx®
Datum: 09.01.15 20:42

Ano, magdon to možná trefil. Ale troufl bych si tvrdit, že vyschlý kondenzátor způsobí spíš menší obraz, než větší. Velký obraz u staré TV je většinou menším vysokým napětím na obrazovce. Není pravda, že v CRT TV nelze seřizovat rozměr obrazu a nevím kde navíc přišel na rok 1980 *smich*

Napadá mě že TV je napojena na settopbox a nastavení velikosti se musí hledat v něm¨a tímpádem Tv žádnou závadu nemá...

Ohodnoceno: 1x

Od: lll
Datum: 10.01.15 12:11

Uvnitr ty TV budou nejaky trimry k nastaveni posunu obrazu do stran ci zmenseni/zvetseni obrazu a k podobnym nastaveni, ktery se nepouzivaji denne. Ale nejsou bezne pristupny z vnejsi casti televize, musite sundat zadni kryt a tam nekde dole budou - bude to nekolik otocnejch tlacitek vedle sebe..

Stary CB CRT TV ze 60/70/80 let mely tyhle trimry pristupny i normallne z vnejsku zezadu nebo zpredu pod takovym poklopem..

Mascom vyrabel TV az od 90 let..

Ohodnoceno: 0x

Od: bmbx®
Datum: 10.01.15 12:54

lll:

Ale zatím nevíme zdali je to velkým obrazem TV a tv potřebuje seřídit, nebo velkým obrazem ze settopboxu (stačí aby dával obraz 16:9 a starší TV si s tím správně neporadí.

doplněno 10.01.15 15:11:

Samozřejmě že jde, jak již bylo zmíněno uvnitř bude seřizovací prvek na H size a V size a tím se nastaví správný rozměr. Dobré je si tam pustit obrázek dle kterého se oba rozměry nastaví ve správném poměru, ideální je monoskop a nastavovat kruh aby nebyl elipsa.

Ohodnoceno: 0x

Od: iii
Datum: 10.01.15 15:17

No on psal "bez ohledu na zdroj signalu" takze sem predpokladal, ze to chyba v nastaveni stb nebude.

Ted tu pribyly novy obrazky (predtim jsem je tu aspon nevidel):

Takze tady nejde o zadnou zavadu! U tehle malejch starsich 37cm CRT televizi s vypouklou obrazovkou je toto uplne normalni! Ta starsi mini obrazovka je dost vypoukla a zakulacena, takze obraz v rozich (vc. symbolu CT1) musi byt malinko zakrytej, jinak by byl onen obraz deformovanej, resp by byly po stranach cerny pruhy.

Ostatne proto taky TV stanice jeste stale davaji svy loga tak daleko od levyho rohu..

Ohodnoceno: 0x

Datum: 10.01.15 18:20
avatar

A pujde nejak nastavit aby byl vydet kazdy pixel nebo co to je? Treba na vn trafu? Nebo nejaka jina soucastka?
